Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas

China Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas proveedor
Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas proveedor Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas proveedor Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas proveedor Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas proveedor

Ampliación de imagen :  Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas

Datos del producto:

Lugar de origen: China
Nombre de la marca: ESTEL
Certificación: ISO9001
Número de modelo: ET7575175-EQ3

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 20 días woking
Condiciones de pago: T/T, L/C, Western Union, MoneyGram, D/A, D/P
Capacidad de la fuente: 2000pcs por mes
Contact Now
Descripción detallada del producto
Puerta: una puerta principal Instalación de equipo: Estándar 19" estante
Protección: IP55 Espacio interno: 32u
Recubrimiento: Capa anti del polvo de la corrosión enfriamiento: aire acondicionado y fan
PDU: AC/DC Supervisión del ambiente: -48VDC, comunicación del SNMP
la luz: -48VDC



Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas




1.Specifications


(1) parámetros técnicos





Artículo Tipo Parámetro técnico
Estructura Dimensión



Dimensión externa H×W×D 1750×750×750m m;

Dimensión interna H×W×D 1450×650×650m m.

(19", 32U)

Disposición 1 compartimiento
Método de la instalación de equipo 19" estante
Puerta Con una puerta principal, y la cerradura de punto antirrobo especial tres para el gabinete al aire libre (candado de la ayuda)
Material El acero galvanizado, pared doble, pared interna es grueso de 0.8m m, pared externa es grueso de 1.5m m, allí es aislamiento de calor de 20m m PEF entre dos paredes.
Estructura Soldado con autógena
Protección del ingreso IP55
Control de la temperatura Enfriamiento Aire acondicionado de AC220V y fans de DC48V
Iluminación Lámpara del LED lámparas de 48V LED (inmuebles), con el disyuntor protector
Temperatura Temperatura Temperatura de trabajo: -40°C ~ +55°C
    Temperatura de almacenamiento: -50°C ~ + 70°C
    Temperatura del transporte: -50°C ~ +70°C
Humedad Humedad relativa el 5% ~ 100%
Presión Presión de aire 62kpa ~ 101kpa (similar hasta los 0m ~ altitud de los 5000m)
Intensidad de radiación Intensidad de radiación solar × 1120 (el 1±5%) W/m2


lista (de 2) accesorios

No. Artículo Cantidad Unidad Espec.
1 Gabinete al aire libre de las telecomunicaciones 1 Sistema

(1) dimensión externa H×W×D 1750×750×750m m;

Dimensión interna H×W×D

1450×650×650m m. (19", 32U)

(2) un compartimiento, incluyendo 19" estante de equipo.

(3) con una puerta principal, y la cerradura de punto antirrobo especial tres para el gabinete al aire libre (candado de la ayuda)

(4) el acero galvanizado, pared doble, pared interna es grueso de 0.8m m, pared externa es grueso de 1.5m m, allí es aislamiento de calor de 20m m PEF entre dos paredes.

2 Aire acondicionado 1 Sistema

Fuente de alimentación: AC220V, 50HZ

Capacidad de enfriamiento: 1500W

3 Fan de ventilación directa del auxiliar 2 PC DC48V
4 Sistema de vigilancia del ambiente 1 Sistema

unidad de supervisión del ambiente 1×, 19", 1U; NEM-500, comunicación del SNMP

sensor del humo 1×,

sensor del agua 1×,

sensor del temperature&humidity 1×,

sensor de la puerta 1×,

sensor del tilt&shock 1×.

5 Unidad de distribución de poder

Prueba del relámpago del grado B

CA entrada: 63A/2P ×1;

CA hecha salir: 16A/1P×4;

DC hizo salir: 16A/1P×4.

Altura: 4U

6 Interruptor de la lámpara del LED 1 PC Utilizado para controlar la lámpara del LED con./desc.
7 Lámpara del LED 1 PC DC48V
8 Paquete 1 Sistema Caso de madera




2.Applications



El gabinete al aire libre del equipo de telecomunicaciones de ET7575175-EQ se utiliza principalmente en la estación base de comunicación inalámbrica, tal como servicio integrado de la comunicación/de la red, sistema 4G, estación de transferencia del acceso/de la transmisión, comunicación de la emergencia/transmisión, etc.

3. Descripción del gabinete

3,1 estructura y material del gabinete

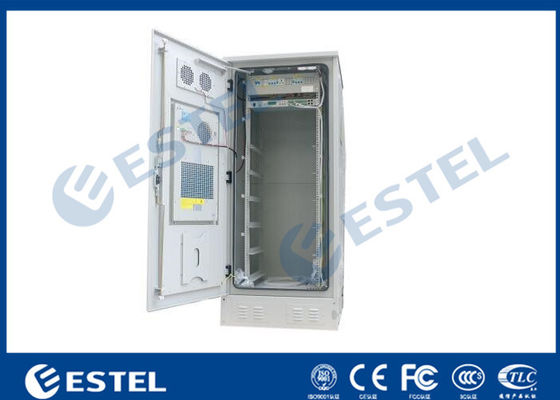

El gabinete es gabinete del equipo, incluyendo 19" estante de la instalación de equipo, con el aire acondicionado y las fans en puerta principal.



3,2 puerta y cerradura de gabinete

La estructura integrada aplicaciones de la puerta de gabinete. Y el dispositivo del límite de la puerta puede limitar el ángulo de la abertura. La cerradura es cerradura de punto theftproof tres, apoyando el candado. Cada puerta de gabinete incluye el sensor de la puerta abierta, trabajando así como la unidad de supervisión del ambiente.

4. Características

4,1 el gabinete es a prueba de polvo, el sunproof e impermeable, que se utiliza en el ambiente al aire libre.

4,2 las aplicaciones de enfriamiento aire acondicionado y fans del gabinete.

4,3 incluyendo la lámpara de la iluminación de -48VDC.

4,4 la disposición del gabinete es razonable, que facilitará acceso por cable, la fijación y poner a tierra. En la parte inferior del gabinete, hay agujeros de la entrada individualmente para el cable de transmisión, el cable de señal y el cable óptico.

4,5 todos los cables, lacre y aislamiento de calor usado en el gabinete se hacen de los materiales ignífugos.

4,6 el gabinete incluye 19" estante estándar de la instalación.

4,7 material: acero galvanizado de la buena calidad

4,8 tratamiento superficial: desengrasando, derusting, el fosfatar a prueba de herrumbre (o la galvanización), pulveriza revestido.

4,9 gabinete portador: ≥600kg

4,10 protección del ingreso: IP55

4,11 retraso de llama: cumpla con GB5169.7 la prueba A

4,12 fuerza mecánica: cada superficie puede llevar la presión vertical >980N; después de que la puerta esté abierta, su extremo externo puede llevar la presión vertical >200N.

4,13 resistencia de aislamiento: la resistencia de aislamiento entre poner a tierra los dispositivos y a las partes del cuerpo del gabinete no es más baja que 2×104M/500V (DC).

4,14 voltaje de Withstand: withstand voltaje entre poniendo a tierra dispositivo y gabinete partes del cuerpo es no bajo que 3000V ()/1min de DC.



5. Instalación de los componentes



5,1 la unidad de supervisión de la PDU y del ambiente está instalada en 19" estante.

Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas



5,2 el aire acondicionado y las fans están instalados en la puerta del gabinete. El aire acondicionado controla automáticamente las dos fans, cuando la temperatura dentro del gabinete alcanza 35 grados, la fan comenzará a trabajar automáticamente.





6. Diseño de la prueba del hurto



6,1 cerradura de punto tres

Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas





6,2 conexión y cerradura

(1) utiliza la conexión roscada anti-floja como conexión de la estructura y del portador. El perno de ancla para la inmersión caliente de fijación del uso del gabinete galvanizó los pernos.

(2) las bisagras de puerta utilizan la instalación interna de la bisagra mode.inside, dentro de la fijación, ningunos tornillos externos y la puerta de gabinete integrada, esta diseño puede proteger el gabinete contra el acceso del hurto y del agua. Utilice la conexión roscada anti-floja como conexión de la estructura y del portador. El perno de ancla para la inmersión caliente de fijación del uso del gabinete galvanizó los pernos.



                          Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas

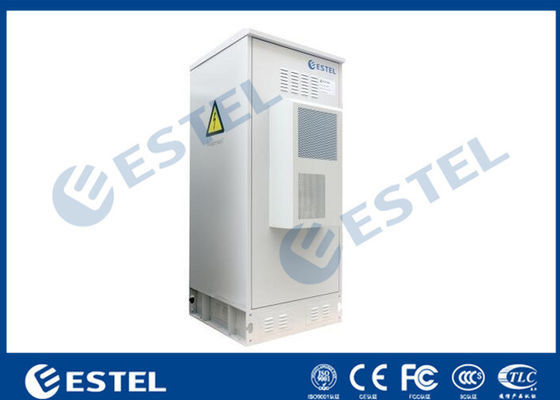

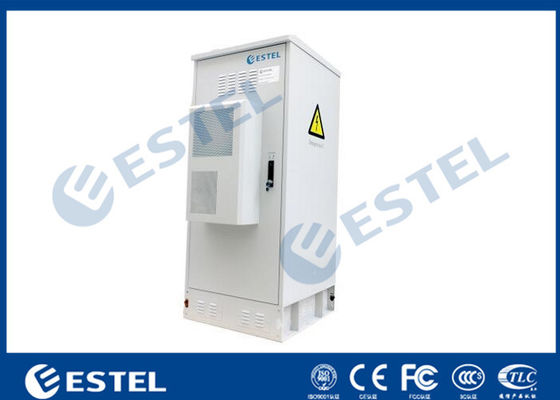

7. Imagen del gabinete



            Aire acondicionado al aire libre del gabinete de IP55 32U gabinete de la estación base de la pared del doble del soporte de estante del enfriamiento/19 pulgadas
