Datos del producto:
Pago y Envío Términos:
|
| Certificación: | ISO9001, CE, 3C, FCC, TLC, IP55 | Dimensión externa: | 2000×1600×800m m |
|---|---|---|---|
| Estructura: | Montado | Temperatura de trabajo: | -40°C ~ +55°C |
| Aislamiento de calor: | PEF | Cerradura: | tres puntos antirrobo |
| Material: | La inmersión caliente galvanizó el acero | Glándula de cable: | en la parte inferior del gabinete |
| Alta luz: | Gabinete al aire libre del BTS,gabinete al aire libre de los datos,Gabinete de la estación base con el compartimiento de batería |
||
Recinto de estante al aire libre montado disposición razonable del gabinete de la estación base
Detalles rápidos:
| Lugar del origen: Shenzhen, China (continente) | Dimensión externa: H×W×D 2000×1600×800m m |
|
Marca: ESTEL |
Estructura: pared doble, con el aislamiento, estructura del bocadillo |
|
Number modelo: DDTE022 |
Disposición del gabinete: 2 compartimientos (compartimiento izquierdo separado y compartimiento derecho), con la placa media de la división |
|
Nombre de producto: Gabinete integrado al aire libre de las telecomunicaciones |
Cerradura del gabinete: cerradura de punto antirrobo tres |
| Certificación: ISO9001, CE, 3C, FCC, TLC, IP55 |
Nivel de la protección: IP55 |
| Uso: estación base al aire libre de las telecomunicaciones | Entrada del cable: en la parte inferior del gabinete |
| Material: acero galvanizado | Iluminación: Lámpara de DC48V LED |
|
Aislamiento de calor: PEF |
Poner a tierra la protección: barra de cobre |
|
Color: gris (ayuda por encargo) |
Enfriamiento: aires acondicionados, fans |
|
Capa: capa al aire libre anticorrosión del polvo |
Opciones de los accesorios: PDU, sistema de vigilancia del ambiente, sistema del rectificador |
Pago y términos de envío:
| Cantidad de orden mínima: | 1 sistema |
| Precio: | negociación |
| Condiciones de pago: | L/C, D/A, T/T, Western Union, Paypal, etc |
| Capacidad de la fuente: | 6.000 sistemas por mes |
| Plazo de expedición: | 15-20 días laborables |
| Detalles de empaquetado: | caso de madera |
1. Parámetros técnicos
| Artículo | Tipo | Parámetro técnico |
| Estructura | Dimensión | Dimensión externa: H×W×D 2000×1600×800m m |
| Disposición | 2 compartimientos (compartimiento izquierdo separado y compartimiento derecho), con la placa media de la división. | |
| Puerta | Con 2 puertas principales, y la cerradura de punto antirrobo tres para el gabinete al aire libre (candado de la ayuda) | |
| Material | Acero galvanizado; placa externa gruesa de 1.5m m, placa interna gruesa de 0.8m m | |
| Aislamiento de calor | Hay aislamiento de calor entre la pared interna y la pared externa. El material de aislamiento es 20m m PEF | |
| Estructura | Montado | |
| Protección del ingreso | IP55 | |
| Control de la temperatura | Enfriamiento mezclado | aires acondicionados, fans |
| Fuente de alimentación | Monofásico | AC220V |
| Protección contra la luz | Protección contra la luz del grado B | Nominal: 60KA; Máximo: 100KA |
| Iluminación | Lámpara del LED | lámparas de 48V LED (inmuebles), con el disyuntor protector |
| Temperatura | Temperatura | Temperatura de trabajo: -40°C ~ +55°C |
| Temperatura de almacenamiento: -50°C ~ + 70°C | ||
| Temperatura del transporte: -50°C ~ +70°C | ||
| Humedad | Humedad relativa | el 5% ~ 100% |
| Presión | Presión de aire | 62kpa ~ 101kpa (similar hasta los 0m ~ altitud de los 5000m) |
| Intensidad de radiación | Intensidad de radiación solar | × 1120 (el 1±5%) W/m2 |
(2) los accesorios enumeran
| No. | Artículo | Cantidad | Unidad | Espec. |
| 1 | Gabinete al aire libre integrado | 1 | Fije |
(1) dimensión externa: H×W×D 2000×1600×800m m; (2) 2 compartimientos; (3) con 2 puertas principales, y la cerradura de punto antirrobo tres para el gabinete al aire libre (candado de la ayuda); material (de 4): acero galvanizado; placa externa gruesa de 1.5m m, placa interna gruesa de 0.8m m; (5) con el aislamiento de calor de 20m m entre dos paredes. |
| 2 | Aire acondicionado de la CA | 1 | Fije |
Enfriamiento: 1.5KW; Fuente de alimentación: AC220V; Frecuencia: 50HZ (utilizó para el compartimiento del equipo) |
| 3 | Aire acondicionado de la CA | 1 | Fije |
Enfriamiento: 500W; Fuente de alimentación: AC220V; Frecuencia: 50HZ (utilizado para el compartimiento de batería) |
| 4 | Unidad de supervisión del ambiente | 1 | Fije | Incluyendo alarma de puerta abierta, alarma del agua, alarma de humo, temperatura y la alarma de la humedad que supervisa el etc. |
| 5 | Lámpara del LED | 2 | PCS | DC48V |
| 6 | Interruptor de proximidad | 2 | PCS | Función: cuando la puerta está abierta, la lámpara del LED se girará. |
| 7 | Alarma de puerta abierta | 2 | PCS | |
| 8 | Sensor del humo | 2 | PC | |
| 9 | Sensor del agua | 1 | PC | |
| 10 | Sensor de la temperatura y de la humedad | 2 | PCS | |
| 11 | PDU | 1 | Fije |
Prueba del relámpago del grado B La CA entró: 63A/2P *1; La CA hizo salir: 16A/1P*4; DC hizo salir: 16A/1P*4 |
| 12 | Fans de ventilación auxiliar | 3 | PCS | 12038 DC48V |
| 13 | Paquete | 1 | Fije | Caso de madera |
2. Descripción

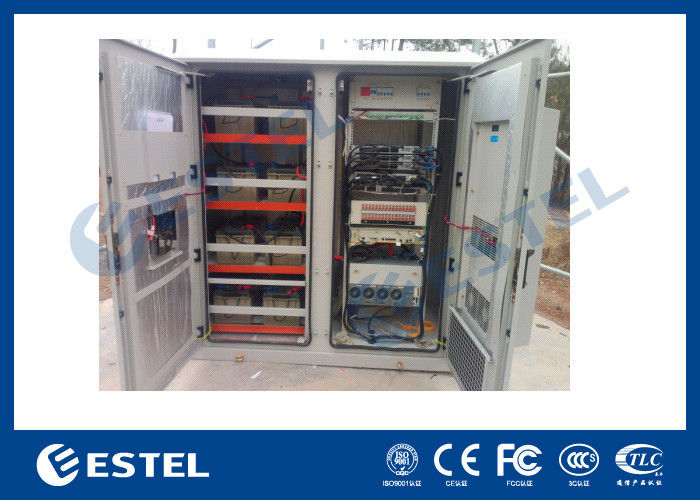

El gabinete incluye dos compartimientos, el compartimiento izquierdo y el compartimiento derecho. El compartimiento izquierdo es compartimiento de batería, y el compartimiento derecho es compartimiento del equipo. El enfriamiento del gabinete utiliza el aire acondicionado de la CA y las fans, asegurar los equipos actúan normalmente en la gama de temperaturas estable, para hacer la vida de servicio de los equipos mucho más de largo y de su funcionamiento más estable.
El cable de alimentación y otros cables externos utilizan todo el método de conexión inferior.
El gabinete incluye poner a tierra la barra de cobre con la capa anticorrosión. Hay bastantes tornillos para atar con alambre los terminales de la conexión.
La pieza de metal del gabinete se debe interconectar y conectar con poner a tierra la barra. La resistencia de la conexión entre cualquier dos puntos es más baja que 0.1Ω.
La conexión a tierra protectora de otros equipos dentro del gabinete se debe conectar con la barra que pone a tierra
(1) la resistencia del daño de la cerradura de la prueba del hurto cumple el requisito de la clase B de la “cerradura antirrobo mecánica” de GA/T 73-1994, apoyando el candado.
(2) cerradura de punto tres
Utilice la conexión roscada anti-floja como conexión de la estructura y del portador. El perno de ancla para la inmersión caliente de fijación del uso del gabinete galvanizó los pernos.
Las bisagras de puerta utilizan modo interno de la bisagra
La capa de la superficie del gabinete es capa especial al aire libre del polvo, con el color gris blanco (PANTONE 428C). La capa cumple con el requisito de GB/T 3181-2008.
3.Application
El gabinete al aire libre de la estación base de las telecomunicaciones DDTE022 se utiliza principalmente en la estación base de comunicación inalámbrica, tal como sistema 4G, servicio integrado de la comunicación/de la red, estación de transferencia del acceso/de la transmisión, comunicación de la emergencia/transmisión, etc.
Diagrama de la disposición de las baterías:
4. Embalaje y envío
Nuestro agente de entrega
Las mercancías se pueden enviar por el mar, por el aire, por el mensajero, por tierra, por el tren, el etc.
Además del agente de entrega siguiente, podemos también buscar el agente de entrega con el mejor precio de China si usted nos necesita hacer para usted.
