Sistema de Monitoreo Ambiental EMU RS232 de 220V CA

Sistema de monitorización ambiental montado en rack de 19 pulgadas, fuente de alimentación de 220 V CA o 48 V CC

1. Perfil del producto

La Unidad de Monitorización Ambiental es un host de monitorización de red diseñado para salas de red integradas que integra la monitorización de SAI y entornos de alimentación extendidos. Adoptando el popular estilo de diseño de montaje en rack de 19 pulgadas, compatible con fuente de alimentación de 220 V CA o 48 V CC, compatible con más de 12 vías de valor de conmutación, salida de control de relé de múltiples vías y expansión de temperatura y humedad ambiente, con funciones de monitorización y control por SMS, más seguro y más fiable. Será la mejor opción para las salas de guardia modernas sin personal.

2. Características del producto

1. Fuente de alimentación de trabajo: compatible con fuente de alimentación de 220 V CA o 48 V CC, más ampliamente utilizada.

2. Interfaz universal RS232: adquisición síncrona de datos en tiempo real del SAI.

3. Monitorización remota de red SNMP: con interfaz de red y visualización intuitiva de página web para monitorización remota.
4. Monitorización integrada de campo Modbus: Con interfaz 485, utilizando el popular protocolo modbus, puede realizar la monitorización integrada de salas que no son de red, formar datos de monitorización síncrona de una o varias salas, y pantalla táctil opcional de 7 pulgadas como pantalla.

5. Salida de control de relé de 6 vías: interfaz de control de salida flexible, que puede realizar el control de salida de alimentación y el modo de interruptor pasivo, como el control de ventiladores, aire acondicionado y otros dispositivos de interruptor de alimentación correspondientes.

6. Detección de entrada de valor de conmutación de 15 vías: Se puede utilizar para monitorizar varios equipos del entorno de la sala, como humo, inundaciones, control de acceso, magnetismo de puertas, etc.

7. Interfaz de interacción hombre-máquina: la pantalla LCD de pantalla ancha facilita a los usuarios la confirmación de la configuración de parámetros y el funcionamiento del sistema.

8. Función de indicación LED: comprensión más intuitiva del estado de funcionamiento del sitio del equipo GSM.

9. 4 vías de valor analógico: se puede utilizar con una variedad de transmisores para lograr la detección de potencia, temperatura, presión y otros aspectos; rango de entrada: 0-5V.

10. Módulo GSM incorporado: Compatible con GSM de doble frecuencia, 900/1800MHz; realiza la función de alarma por SMS remota a través de SMS.

11. Soporta una gama más amplia de protocolos UPS: APC, MGE, Eaton, SANTAK, KSTAR, KELONG y muchas otras marcas nacionales y extranjeras.

3. Requisitos de configuración de la instalación

1. Un SAI con interfaz de comunicación RS-232;

2. Un ordenador (con derechos administrativos) con interfaz de comunicación RS-232 y tarjeta adaptadora Ethernet de 10M/100M para la configuración inicial de parámetros;

3. Entorno de red completo;

4. Serie de opciones de expansión de funciones para la monitorización de red, la monitorización y la gestión de la alimentación del SAI y los entornos y periféricos de la sala de ordenadores (opcional).

4.Introducción al panel y definición del puerto de cableado

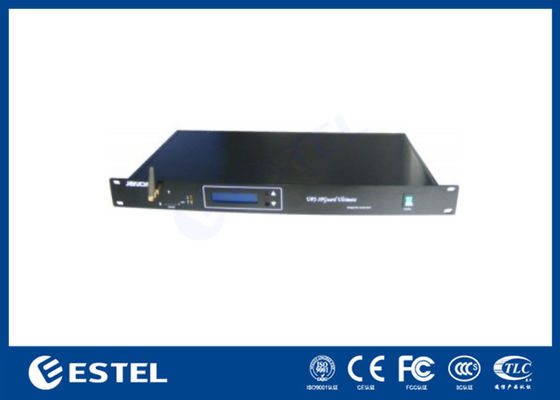

Panel frontal:

• POWER: interruptor de encendido/apagado;

• P: Mantener un brillo constante durante el funcionamiento normal；

• R: Indicador de funcionamiento; parpadea una vez por segundo durante el funcionamiento normal;

• S: La luz de estado de envío de SMS; la luz mantiene un brillo constante cuando el dispositivo está inactivo, y la luz parpadea cuando el dispositivo está ocupado;

• E: Indicador del módulo GSM; se está iniciando cuando parpadea, y comienza a parpadear con éxito cada dos segundos;

• RESET: botón de reinicio; mantenga pulsado durante más de 3 segundos para reiniciar el módulo GSM.

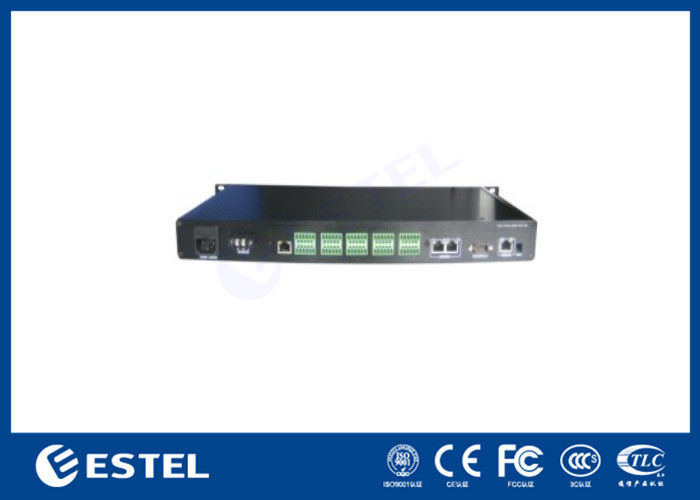

Panel trasero:

• AC220V-50(60)Hz : Entrada de 220V CA (opcional)

• DC48V/2.5A : Entrada de 48V CC (opcional)

• RS485/EXT: Puerto de comunicación RS485, utilizado para ampliar la temperatura y la humedad del entorno de monitorización u otro dispositivo;

• RS232/Device: Interfaz de comunicación serie para la configuración de parámetros y la consulta de información del SAI con PC;

• Ethernet : Interfaz Ethernet UTP 10/100M RJ45;

• Predeterminado: Configuración IP; restaura la IP predeterminada cuando el dial NO.1 está abajo.
