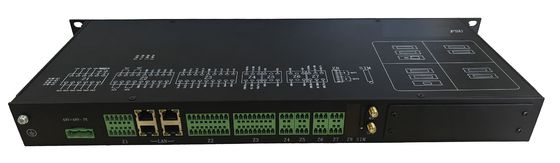

1. Descripción de la Unidad de Supervisión de Campo (FSU)
PM5000TT3.0 es un dispositivo FSU (Unidad de Supervisión de Campo) de alto rendimiento y bajo costo
que integra adquisición de datos, procesamiento de protocolos inteligentes y comunicación
módulo.
Como un DAC (Controlador de Adquisición de Datos) inteligente instalado en cada telecomunicación
estación o estación base en el Sistema de Vigilancia de Suministro de Energía y Medio Ambiente, FSU
accede a diferentes sensores para obtener varios datos ambientales y no inteligentes
estado de los dispositivos y se comunica con dispositivos inteligentes (incluyendo conmutación de energía
suministro, BMS de batería de litio, aire acondicionado, etc.) a través de RS232/485, Modbus u otros
tipos de interfaz de comunicación. FSU captura los siguientes datos en tiempo real y
entrega al centro de vigilancia a través de la interfaz B, protocolo SNMP.
Parámetros de la fuente de alimentación
Voltaje y corriente de la fuente de alimentación de CA trifásica
Tasa de potencia y factor de potencia de la fuente de alimentación de CA
Voltaje y corriente de la fuente de alimentación conmutada de -48 VCC
Estado operativo de la fuente de alimentación conmutada inteligente
Voltaje y corriente de carga/descarga del grupo de baterías de respaldo
Voltaje de la batería de celda única
Temperatura de la superficie de la batería de celda única
Estado operativo del aire acondicionado inteligente
Control remoto del aire acondicionado inteligente
Estado y control remoto del generador diésel
Más de 1000 protocolos de dispositivos inteligentes integrados
Servidor WEB integrado
Estado y control del medio ambiente
Temperatura y humedad - a través del sensor T&H
Estado del humo - a través del sensor de humo
Detección de movimiento - a través del sensor pasivo dual infrarrojo y microondas
Estado de inundación - a través del sensor de agua
1Unidad de Supervisión de Campo PM5000
Instantánea y almacenamiento de video - a través de la cámara IP
Control remoto de iluminación - a través del controlador de iluminación
Control remoto de entrada - a través del controlador de guardia de entrada
2. Dimensión de la FSU
L: 482 mm, W: 220 mm, H: 44 mm
3. Entorno de funcionamiento de la FSU
3.1 Temperatura ambiente
Temperatura de funcionamiento: -20℃~60℃
Temperatura de almacenamiento y transporte: -40℃~70℃
3.2 Humedad ambiente
Humedad relativa de funcionamiento:<95%
Humedad relativa de almacenamiento y transporte: <95%(40±2℃)
3.3 Altitud
<5000m
3.4 Nivel de protección
IP20
