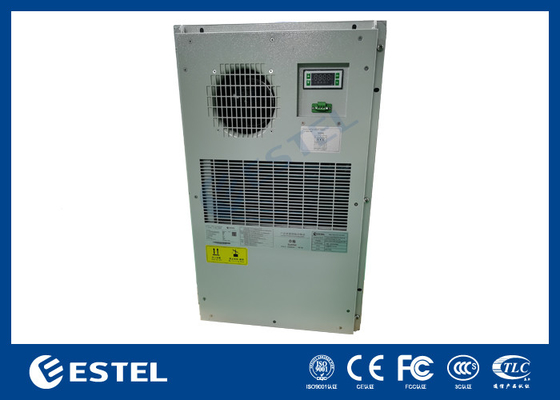

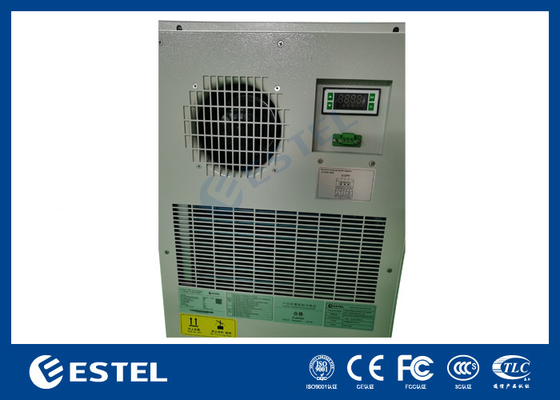

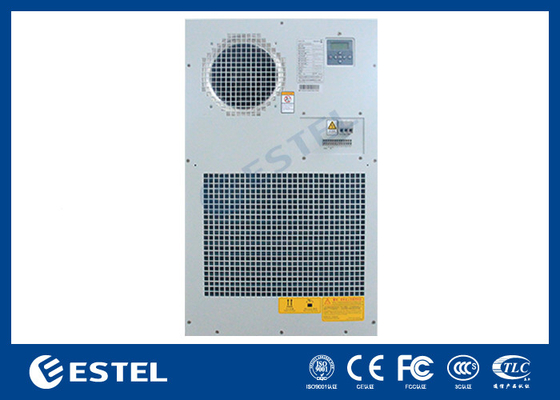

MGA3000/E1 gabinete de telecomunicaciones al aire libre con fuente de alimentación de corriente alterna de 3000W, clasificación IP55, 220V

1.1. Prefacio

Este manual presenta la guía para la instalación, el funcionamiento, la función y el mantenimiento rutinario del aire acondicionado de gabinete.Por favor, lea cuidadosamente el manual antes de usarlo y siga las instrucciones de uso y la nota..

Nota: Todas las operaciones de este producto deberán ser realizadas por ingenieros profesionales.

1.2Introducción del producto

El aire acondicionado es un tipo de producto de refrigeración desarrollado por el propio gabinete.el equipo electrónico interno es sensible a la temperatura del ambiente y debe aislarse internamente y externamente por completoEste producto tiene múltiples funciones, alta confiabilidad, y tiene la característica de que puede comenzar a trabajar sin depuración compleja después de encendido.

El ventilador en la vía de aire del ciclo interno absorbe el aire caliente de la parte superior para hacer el intercambio de calor del aire por las aletas del evaporador, y envía el aire refrigerado desde la parte inferior del aire acondicionado.el aire en el gabinete puede circular para lograr el propósito de bajar la temperaturaMientras tanto, el ventilador en la vía de aire del ciclo externo absorbe el aire frío externo desde el lado inferior y descarga el aire caliente desde el lado superior después del intercambio de calor.

2. Parámetro del producto



2.1Parámetros tecnológicos del producto



Punto de trabajo	Nombre	Unidad	Parámetro
Dimensión e instalación	Dimensión del contorno del cuerpo (ancho)alturaprofundidad)	En el caso de los	784*619*245
	Dimensión de contorno incluida	En el caso de los	/
la brida (ancho)alturaprofundidad)	Peso	En kilos	40
	Método de instalación		Montado en el suelo
	Método de instalación		En exteriores
Medio ambiente y protección	Temperatura del entorno de trabajo	°C	-40 a +55
	Ruido	dB (A)	65
	Esperanza de vida	Años	> 10 años
	Grado IP		Protección IP55
	Agentes de refrigeración		R134a
	Certificación ROHS		- ¿ Qué?
	Rango de tensión de entrada		Las partidas de los componentes de las máquinas de ensamblaje de partículas
Desempeño	Capacidad de refrigeración (L35/L35)	No	3000
	Potencia de entrada de refrigeración nominal (L35/L35)	No	1280
	Corriente nominal del refrigerante (L35/L35)	A. No	5.8
	Corriente de refrigeración máxima	A. No	8.5
	Capacidad térmica (opcional)	No	1000
	Volumen del aire de la circulación interna	M3/h	900

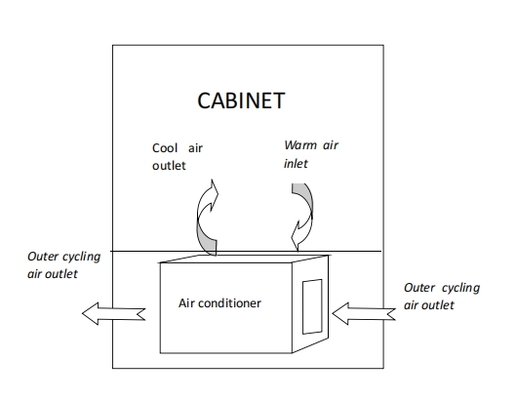

2.2Diagrama de instalación







Nota: el diagrama de instalación es sólo para referencia, el esquema de instalación específico debe serdeterminado en función del entorno de uso real.







3Preparación e instalación



3.1. Retirando el paquete y comprobando

1Por favor, prepare herramientas de instalación: cuchillo y tijeras, y use guantes de protección.

2Por favor, quite la película de envoltura y la cinta de embalaje, luego quite la caja, saque el aire acondicionado.

3Por favor, compruebe la lista de accesorios y bolsas de accesorios en la caja, compruebe si el modelo de aire acondicionado es el correcto.





Las notas:



1Después de quitar el paquete exterior, asegúrese de que el aire acondicionado se coloca en posición vertical, y no colocado horizontalmente o boca abajo.

2. Después de quitar el paquete exterior, compruebe cuidadosamente si el aire acondicionado está dañado o contaminado con aceite.si el aire acondicionado presenta una deformación o una mancha de aceite obvias, póngase en contacto con el fabricante a tiempo.

3Si no es necesario instalar el producto inmediatamente o si necesita ser transportado a otro lugar, vuelva a empacar el aire acondicionado después del control.

4Se recomienda reciclar los materiales de desempaque.





3.2Instalación mecánica

Herramienta de instalación: destornillador Phillips

Pasos de instalación:

1) Elegir la ubicación de corte en el gabinete de acuerdo con el diagrama de hueco, eliminar la zona de sombra y hacer el agujero de instalación.

2) Coloque la brida del aire acondicionado cerca de la puerta del gabinete, fije el aire acondicionado en la superficie de instalación del gabinete con fuerza con tornillos M5.

3) Compruebe si el aire acondicionado está bien instalado.

Las notas:

1) Compruebe si el circuito de drenaje del aire acondicionado es suave, en caso de que el drenaje esté bloqueado.

2) Al determinar la ubicación del orificio de instalación en el gabinete, debe evitar que los puertos de entrada y salida de aire dentro del gabinete no estén bloqueados por ningún componente dentro del gabinete,y los dos deben mantenerse a una distancia horizontal de más de 150 mmEn caso contrario, es probable que se produzca un cortocircuito del aire de retorno y un efecto de enfriamiento deficiente, etc.;

3) Se debe tener cuidado al transportar o mover el aire acondicionado para evitar que choque con él y se rasque

su recubrimiento superficial;





3.3.Instalación eléctrica



(1)Puerto de entrada de energía



Punto de trabajo	Puerto	Definición
En vivo.	- ¿ Qué?	Cable de entrada de energía L
No tiene valor	No	Cable de entrada de energía N
La Tierra	El PE	Línea de tierra





(2)Salida de alarma y puerto de entrada de señal



Punto de trabajo	Puerto	Definición
+ Interfaz de comunicación RS485	Se trata de un sistema de seguridad.	Puertos de comunicación RS485 (+)
- Interfaz de comunicación RS485	Se trata de un sistema de seguridad.	Puertos de comunicación RS485 (-)
La señal de alarma pública (NO)	No	Normalmente está abierto si no hay alarma
La alarma pública con el guiño seco (COM)	El Consejo Europeo	Puerto común
La señal de alarma pública (NC)	No incluido	Normalmente está cerca si no hay alarma.







4.Función del producto



4.1- El enfriamiento.



Cuando la temperatura dentro del gabinete es mayor que la temperatura de arranque de refrigeración, se iniciaCuando la temperatura interior del armario es inferior a la temperatura de parada de la refrigeración, sedeja de enfriar.



Parámetro	Valor predeterminado	Rango de ajuste	Unidad	Nota
Temperatura de arranque de la refrigeración	32	[20 ~ 40]	°C	Temperatura de parada de refrigeración = Temperatura de inicio de refrigeración - Diferencia de retorno de refrigeración
Diferencia de retorno de refrigeración	5	No más de 10	°C







4.2. Calentamiento(No se puede optar)



Cuando la temperatura del interior del armario sea inferior a la temperatura inicial de calefacción, se iniciará el calentamiento;

Cuando la temperatura dentro del armario es superior a la temperatura de parada de calefacción, se detiene el calentamiento.



Parámetro	Valor predeterminado	Rango de ajuste	Unidad	Nota
Temperatura de arranque de la calefacción	5	[-10~15]	°C	Temperatura de parada de calefacción = Temperatura de inicio de calefacción + diferencia de retorno de calefacción
Diferencia de retorno de la calefacción	10	[3 a 15]	°C





4.3.Monitoreo remoto



El aire acondicionado tiene una interfaz de comunicación RS485, que admite la comunicación MODBUS-RTUel protocolo.El aire acondicionado se comunica con el monitor superior a través de la comunicación RS485O bien, los usuarios pueden comprobar el estado de funcionamiento del aire acondicionado viendo directamente la pantalla de visualización ycambiar sus parámetros de funcionamiento.



4.4.Control del ventilador externo (opcional)



De acuerdo con el requisito opcional, el ventilador externo (de descarga de hidrógeno / ventilador de emergencia)19Realiza automáticamente la descarga de hidrógeno del ciclo y la función de ventilación de emergencia.

Función de descarga de hidrógeno (opcional):Cuando el ciclo de descarga de hidrógeno viene, el aire acondicionado comienzael ventilador de descarga de hidrógeno, el interruptor de control se cierra.



Parámetro	Valor predeterminado	Rango de ajuste	Unidad
Ciclo	24	[0 ~ 72]	h
Tiempo de descarga	5	[0 ~ 10]	- ¿ Qué?







Parámetro	Valor predeterminado	Rango de ajuste	Unidad
Temperatura de arranque	45	[28 a 50]	°C
Temperatura de frenado	42	[25 a 50]	°C







5.Pantalla de visualización



5.1. Interfaz de visualización



- No, no es así.	Icono	Función	Explicación de la función
1	¿Qué quieres decir?	Funcionamiento de la refrigeración	Indicar si el refrigerador funciona o no
