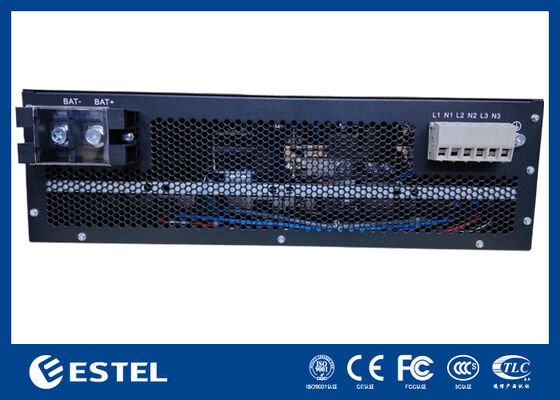

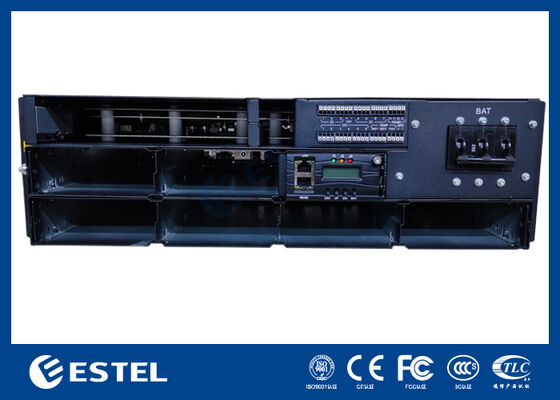

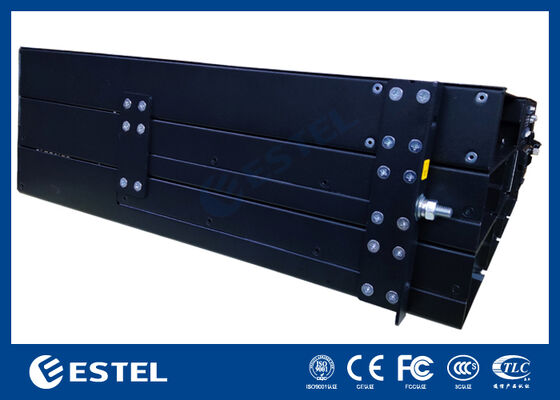

Sistema de alimentación de CC de montaje en rack 3U de 18kW para telecomunicaciones, rectificadores modulares de 3kw, >96% de eficiencia

Descripción general del producto

El sistema de alimentación de CC de montaje en rack 3U de 18kW es una solución de alta capacidad diseñada para redes de telecomunicaciones, centros de datos e instalaciones industriales que requieren un suministro de CC confiable. Admite entradas trifásicas de 380 VCA y monofásicas de 220 VCA, entregando una salida estable de –43 a –58 VCC con un valor nominal de –53,5 VCC. Con una capacidad máxima de 18 kW, este sistema garantiza suficiente energía para aplicaciones a gran escala manteniendo una eficiencia superior al 96%.

El sistema integra hasta 6 módulos rectificadores (redundancia N+1), cada uno con una potencia nominal de 3000 W y un peso ≤2 kg. Estos módulos cuentan con refrigeración forzada, factor de potencia alto ≥0,99 y THD ≤5%, lo que garantiza una conversión de energía de CC limpia y estable. Con mantenimiento frontal, entrada de cable superior y protección IP20, el diseño prioriza la seguridad, la facilidad de mantenimiento y la facilidad de integración en racks de 19 pulgadas.

La distribución de CC incluye 1*250A interruptores automáticos de batería y 6*≤63A+2*≤125A(reservados)interruptores automáticos de carga, proporcionando una gestión de carga flexible y segura. El controlador inteligente admite 3 entradas analógicas, 7 entradas digitales, 6 alarmas de contacto seco y comunicación remota a través de RS232/485 y SNMP. La monitorización local se habilita a través de una pantalla LCD.

Construida para entornos desafiantes, la unidad funciona de –40℃ a +65℃, soporta una humedad sin condensación del 5–95% y mantiene un funcionamiento estable a altitudes de hasta 3000 m. Con su arquitectura modular y su rendimiento robusto, el sistema de alimentación de CC de 18kW 3U es una opción ideal para infraestructuras críticas que requieren soluciones energéticas escalables y fiables.

Sistema

• Dimensiones: 482,0 (ancho) × 350,0 (profundidad) × 3U (alto)

• Peso: ≤20 kg (sin rectificadores)

• Modo de refrigeración: Refrigeración natural

• Modo de instalación: Instalado en un rack de 19 pulgadas o dentro del gabinete

• Modo de cableado: Entrada superior y salida superior

• Modo de mantenimiento: Mantenimiento frontal, soporte de cambio de grado de módulo

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada: Trifásico de 380 VCA/Monofásico de 220 VCA

• Frecuencia de entrada: 45–66 Hz, valor nominal: 50 Hz/60 Hz

• SPD de CA: 20 kA/40 kA, 8/20 μs

Distribución de CC

• Tensión de salida: –43 ~ –58 VCC, valor nominal: –53,5 VCC

• Capacidad máxima: 18kW (6*3kw, redundancia N+1)

• Interruptores automáticos de batería: 1×250A

• Interruptores automáticos de carga:1*＜125A/1PN (reservado); BLVD: 6*≤63A/1PN+2*≤125A/1PN (reservado)

• SPD de CC: 10 kA, 8/20 μs

Rectificador

• Tensión de entrada: 85 VCA ~ 300 VCA, nominal 220 VCA

• Eficiencia: >96%

• Potencia nominal: 3000 W (176–300 VCA)

• Temperatura de funcionamiento: –40℃ ~ +75℃ (salida completa por debajo de 50℃)

• Dimensiones: 106,5 mm (ancho) × 286 mm (profundidad) × 41,5 mm (alto) (1U/alto)

• Peso: ≤2 kg

• Modo de refrigeración: Refrigeración forzada

• Factor de potencia: ≥0,99

• THD: ≤5%

• Salida de CC: –43 ~ –58 VCC, nominal –53,5 VCC, máximo 55 A

Controlador

• Entrada de señal: 3 AI (2 temperatura de la batería, 1 temperatura ambiente), 7 DI

• Salida de alarma: 6 contactos secos

• Puerto de comunicación: RS232/485, SNMP

• Modo de visualización: LCD

Entorno

• Temperatura de funcionamiento: –40℃ ~ +65℃ (salida completa por debajo de 50℃)

• Temperatura de almacenamiento: –40℃ ~ +70℃

• Humedad de funcionamiento: 5% ~ 95% (sin condensación)

• Altitud: 0 ~ 3000 m (Si la altitud está en el rango de 2000 m a 3000 m, la temperatura máxima de funcionamiento disminuye en 1℃ a medida que la altitud aumenta en 200 m.)
