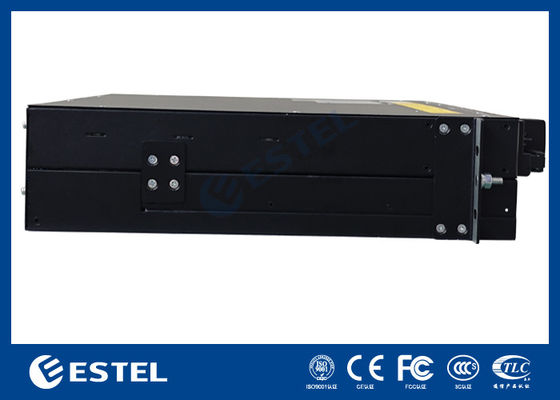

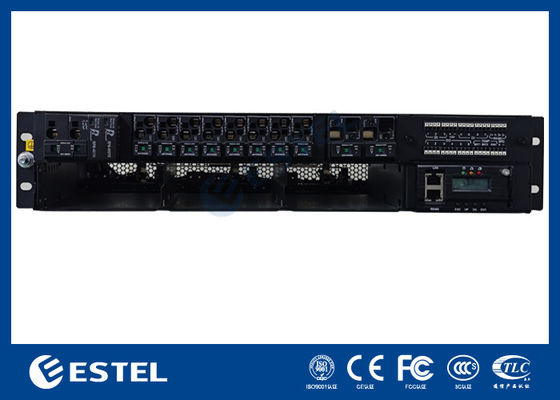

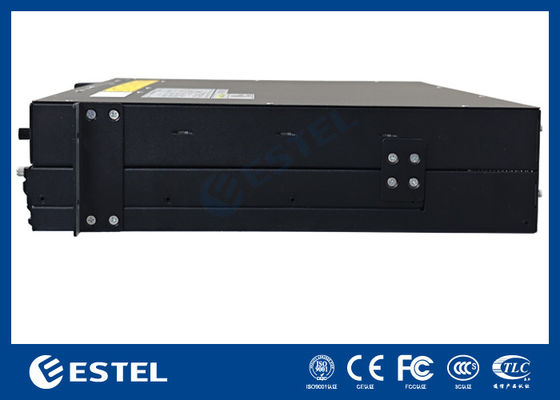

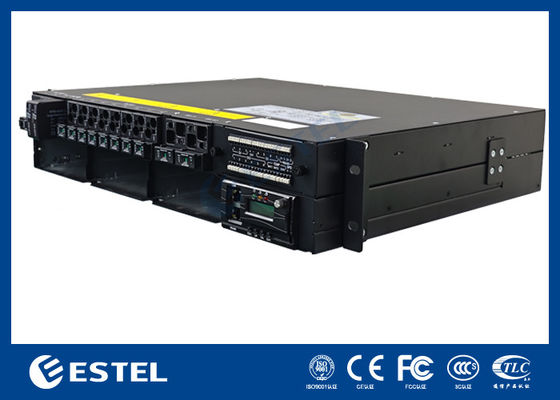

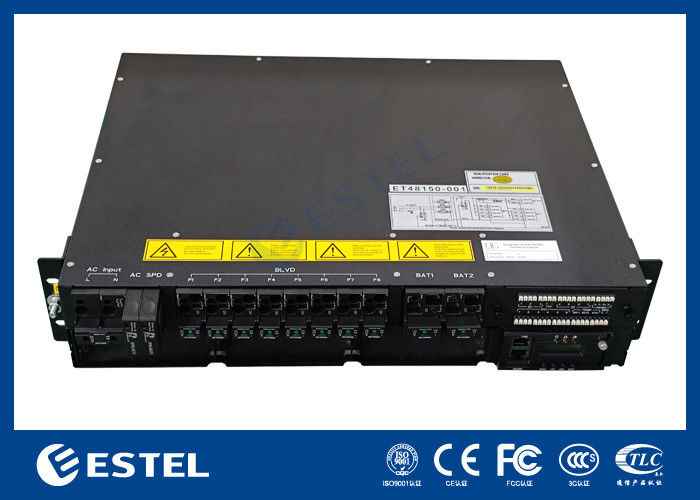

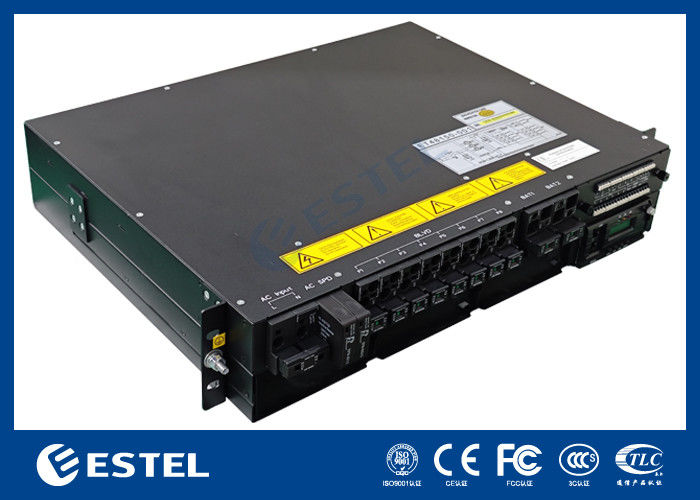

ET48200 M5E32A 2U Sistema de energía compacto de alta densidad 12KW montaje de bastidor para telecomunicaciones
Introducción
ESTEL ET48200 M5E32A es una nueva fuente de alimentación compacta integrada, con un diseño arquitectónico novedoso que ofrece un tamaño pequeño y una alta densidad de potencia (hasta 12KW en 2U).Este sistema da prioridad a la flexibilidad del cliente.
Sus interruptores y rectificadores conectables de alta densidad permiten una configuración de campo sin esfuerzo para satisfacer diversos requisitos de aplicación.Los rectificadores de la serie MR48 combinados con el controlador MC2600 garantizan la seguridadLa serie MR48 está preparada para satisfacer las demandas futuras, basándose en la tecnología probada de ESTEL.
Características clave
-
Ancho estándar de 19 pulgadas, versátil;
-
2U diseño altamente compacto, ahorro de espacio y coste de instalación;
-
Gestión inteligente, mantenimiento remoto en línea, reducción del acceso al sitio y los costes de mantenimiento;
-
Gestión perfecta de la batería para extender la vida de la batería;
-
Proporciona una variedad de puertos de comunicación;
-
Interfaz LAN/RS232/RS485, LAN-SNMP, TCP/IP para lograr redes flexibles y monitoreo remoto;
-
El módulo rectificador y el controlador pueden intercambiarse en caliente, un mantenimiento en línea conveniente;
-
un amplio rango de voltaje de entrada CA (90~300Vac);
-
Gestión inteligente: el mantenimiento remoto en línea reduce las visitas al sitio y los costes de mantenimiento.
Especificaciones
|
Modelo de producto
|
En el caso de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor
|
|
El sistema
|
Dimensión ((mm)
|
482.0(W) *350.0(D) *2U(H)
|
|
Peso
|
< 10 kg (sin el módulo rectificador y el embalaje)
|
|
Método de enfriamiento
|
Refrigeración natural
|
|
Instalación
|
montura para bastidores de 19 pulgadas
|
|
Método de enrutamiento
|
Entrada y salida delanteras
|
|
Método de mantenimiento
|
Mantenimiento delantero, apoyo en caliente
|
|
Nivel de protección
|
Protección IP20
|
|
Distribución de CA
|
Modo de entrada
|
Las partidas de las máquinas y aparatos del capítulo 84
|
|
Capacidad de entrada
|
1 * 63A/2P
|
|
Frecuencia
|
45 ~ 65 Hz, valor nominal: 50 Hz/60 Hz
|
|
DSP de CA
|
10kA/20kA, 8/20μs
|
|
Distribución de CC
|
Válvula de salida
|
-43~-58VDC, potencia nominal: -53,5VDC.
|
|
Capacidad máxima
|
Las emisiones de gases de efecto invernadero de combustibles fósiles
|
12 kW (4 kW*3)
|
|
Los demás aparatos para la fabricación de piezas
|
2 * 125A/1P
|
|
Los demás aparatos
|
El valor de las emisiones de CO2 de los motores de combustión renovables se calculará en función de la temperatura de la superficie de la máquina.
|
|
1 x LVD 200A
|
|
Modulo de rectificador
|
Voltado de entrada
|
El valor nominal de las emisiones de gases de efecto invernadero se calculará en función de la temperatura del aire.
|
|
eficiencia
|
≥ 96,6%
|
|
Potencia de salida nominal
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Temperatura de trabajo
|
-40°C~+75°C (pleno de salida por debajo de 50°C)
|
|
Tamaño
|
106.5 mm ((W) × 286 mm ((D) × 41.5 mm ((1 U/H)
|
|
Peso
|
≤ 2,1 kg
|
|
Método de enfriamiento
|
Refrigeración forzada
|
|
Factor de potencia
|
≥ 0,99 @ 220Vac 20-100% de carga
|
|
El controlador
|
Entrada de la señal
|
4 Al ((3 temperatura de la batería, 1 temperatura ambiente),7 Dl ((SPD, 6 Dl comunes)
|
|
Salida de alarma
|
6 contacto en seco
|
|
Puertos de comunicación
|
RS485, SNMP
|
|
Modo de muestra
|
Display de pantalla
|
|
Medio ambiente
|
Temperatura de funcionamiento
|
-40°C~+65°C
|
|
Temperatura de almacenamiento
|
-40°C~+70°C
|
|
Humedad de funcionamiento
|
5% ~ 95% (no condensado)
|
|
Alturas
|
0 ~ 3000 m (cuando la altitud está entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C con cada aumento de 200 m de altitud)
|
Diagrama
MR483000HG2B-CS
-
Eficiencia máxima > 96%
-
Deformación de la potencia de 55°C a 75°C
-
La potencia de salida se clasificará en < 176 VAC
-
Alta densidad de potencia
|
Acción de entrada
|
Salida en CC
|
|
Voltado de entrada (nominal)
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
Voltado de salida
|
-42 a -58VDC, calificado: -53,5VDC
|
|
Rango de tensión de entrada
|
85 a 290 VAC
|
Eficiencia máxima
|
> 96%
|
|
Corriente de entrada máxima
|
18A
|
Capacidad máxima
|
3 000 W
|
|
Frecuencia de entrada
|
de 45 a 65 Hz
|
Corriente de salida máxima
|
56.1A
|
|
Factor de potencia
|
≥ 0,99 (220VAC @ 20% a 100% de carga)
|
THD
|
≤ 5% @ 50% a 100% de carga
|
|
Control y vigilancia
|
Medio ambiente
|
|
Protocolo de comunicación
|
Puede
|
CEM
|
Las condiciones de ensayo de los vehículos de las categorías A, B, C, D, E, F, G, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H
|
|
El LED
|
Verde-normal; amarillo-alarma; rojo-fallo
|
Seguridad
|
Las medidas de seguridad se aplicarán a las instalaciones de la categoría I, II y III.
|
MR484000SG1-GS, en el caso de los vehículos de motor
Yo...Eficiencia máxima > 96,5%
El valor de potencia de 45°C a 75°C
El valor de potencia de salida a < 176 VAC
L Alta densidad de potencia
|
Acción de entrada
|
Salida en CC
|
|
Voltado de entrada (nominal)
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
Voltado de salida
|
-42 a -58VDC, calificado: -53,5VDC
|
|
Rango de tensión de entrada
|
85 a 290 VAC
|
Eficiencia máxima
|
> 96,5%
|
|
Corriente de entrada máxima
|
26A
|
Capacidad máxima
|
Las demás:
|
|
Frecuencia de entrada
|
de 45 a 65 Hz
|
Corriente de salida máxima
|
81.3A
|
|
Factor de potencia
|
≥ 0,99 (220VAC @ 20% a 100% de carga)
|
THD
|
< 3% @ ≥ 50% de carga
|
|
Control y vigilancia
|
Medio ambiente
|
|
Protocolo de comunicación
|
Puede
|
CEM
|
En el caso de los vehículos de las categorías A, B y C, el valor de los valores de referencia se calculará en función de los valores de referencia de las categorías A y B.
|
|
El LED
|
Verde-normal; amarillo-alarma; rojo-fallo
|
Seguridad
|
Las medidas de seguridad se aplicarán a las instalaciones de la categoría I, II y III.
|
Control MC2600
Introducción
El MC2600 es el controlador de potencia de corriente continua de nueva generación desarrollado por Megmeet. El controlador adopta AR 32-bit cortex-M4CPU como procesador principal.fácil de usar, y una interfaz fácil de usar, una potente función de gestión de energía híbrida que incluye la gestión del diesel, las baterías VRLA e ionio-tium y los módulos solares.
Características clave
-
Prueba automática de la batería, incluida la prueba programada avanzada, la prueba constante y la prueba corta
-
Minimice el tiempo de instalación usando la función de carga de archivo de configuración
-
Bajo coste de funcionamiento debido al ahorro energéticofunción de espera para el rectificador
-
Maneja de 1 a 40 rectificadores
Medidas
24 x lecturas analógicas y 9 x digitales de imputación, incluyendo: voltaje del sistema, corriente de carga, corriente de la batería, temperatura de la batería, 8*Dl, 8*D0, etc.
Comunicación
El controlador se comunica con el ordenador host en 2 modos: Rs485 y Ethernet (WEB o SNMP).descargar registros de datos y alarma de historial están disponibles a través del navegador WEBLa comunicación entre el controlador y los rectificadores y los módulos solares utiliza la comunicación CAN.
El protocolo SNMP admite puertos GET, SET y TRAP 4xRs485 para el dispositivo de función de batería BMS, DG o extensión
Registro del historial de alarmas
Registro del historial de alarmas de 1000 eventos, FlFO para el análisis del sistema
Registro de inicio del sistema
1000 registros de las lecturas de voltaje de salida y de corriente de carga y 50 registros de las lecturas históricas de las pruebas de batería
LCD y LED
Pantalla LCD de 128 x 32 para el estado de acceso, las alarmas y la configuración del usuario; LED verde/amarillo/rojo indican el estado de funcionamiento y las alarmas
Gestión de la batería
-
Carga de flotación/reforzamiento
-
Prueba de la batería
-
Compensación de la temperatura
-
Predicción de la capacidad de la batería
-
Desconexión de baja tensión/cap
-
Baja/alta temperatura
-
desconexión
Gestión de la batería
-
Gestiona múltiples Megmeetrectificadores y/o módulos solares en un mismo sistema
-
Equalizan el tiempo de ejecución del rectificador para
-
Optimización de la vida útil
-
Optimizar el número de activos
-
Rectificadores para mayor eficiencia
-
Alarma del DSP
-
Alarma de entrada digital
-
Alarma de los fusibles de carga
-
Alarma en modo manual
-
Desbalanceamiento actual
-
Alarma de temperatura ambiente
-
Se desconecta la carga
-
Fallo de alimentación por CA
-
Alarma del fusible de la batería
-
Descarga de la batería
-
Prueba de la batería falló
-
Desequilibrio de la batería
-
Se desconecta la batería
-
Fallo del sensor de temperatura de la batería
-
Alarma de temperatura de la batería
-
Comunicación con el BMS
-
Fallo de la entrada de CA del rectificador
-
Fallo del rectificador
-
Fallo del ventilador del rectificador
-
Protección del rectificador activada
-
Estado de encendido/apagado del rectificador
-
Fallo de comunicación con el rectificador.
-
Modo de ahorro de energía del sistema
-
Interrupción del modo de ahorro de energía
-
Fallo de comunicación del módulo solar
-
Fallo del módulo solar
-
Fallo del ventilador del módulo solar
-
Protección del módulo solar activada
-
Estado de encendido/apagado del módulo solar
-
Fallo de entrada del módulo solar
-
AC sobre tensión y bajo tensión
-
CC sobre tensión y bajo tensión
Control MC2900 El control es un sistema de control de velocidad.
Introducción
Mc2900 es el controlador de potencia de corriente continua de última generación desarrollado por Megmeet. se basa en la CPU ARM Cortex-A8, 256Nflash, 512M SRAM y el sistema operativo Linux. Mc2900 ofrece un controlador de potencia de corriente continua más robusto y fácil de usar.,El controlador proporciona la función de gestión del rectificador, el módulo solar, el módulo eólico, el módulo DC/DC, el módulo HVDCdiesel, la batería VRLA y la batería de iones de litio.
Características clave
-
Las condiciones de los sistemas de gestión de datos de los Estados miembros son las siguientes:
-
Display LCD multilingüe y web
-
Actualización del firmware del controlador a través de USB/WEB/WIFl/bluetooth
-
Gestiona de 1 a 48 rectificadores
Medidas
Las lecturas de entrada analógicas y digitales de 22 x incluyen: voltaje del sistema, corriente de carga, corriente de la batería, temperatura de la batería, temperatura ambiente, humedad ambiente, 12*Dl. 8*DO.etc.
Comunicación
El controlador se comunica con el ordenador host en 2 modos: Rs485 y Ethernet (TcP/p, UDp, https y SNMp).descargar el historial de operaciones y el historial de alarmas están disponibles en el navegador WEBLa comunicación entre el controlador y los rectificadores y los módulos solares utiliza la comunicación CAN.
El protocolo SNMP admite puertos GET, SET y TRAP 4xRS485 para baterías BMS, DG o placas de funciones de extensión
Registro del historial de alarmas
200000 alarmas de historial y 100000 eventos de historial
Registro de inicio del sistema
5000 registros de pruebas de la batería, 5000 registros de carga de la batería, 5000 registros de descarga de la batería, 5000 registros de funcionamiento de la DG
LCD y LED
Pantalla LCD de 128 x 160 para acceder a las condiciones de funcionamiento actuales, alarmas, configuraciones del usuario; LED verde/amarillo/rojo para indicar el estado de funcionamiento y las alarmas
Recopilación y gestión
-
Los datos de los módulos de corriente continua o continua, de los módulos de corriente continua o continua, de los módulos de HVDC
-
NARADA y SHOTO batería de litio recopilación de datos
-
Batería de litio de cualquier protocolo modbus/YDT-1363 basado en interfaz RS485 o CAN
-
Jiangsu Yao Batería inspección y adquisición
-
Recopilación de datos de los medidores de CA inteligentes o de las placas de medición de CA desarrolladas por el propio fabricante
-
Recopilación y gestión de datos de los contadores de CC inteligentes
-
Recolección y gestión de datos ATS inteligentesRecolección y gestión de datos climáticosRecolección y gestión de datos CB inteligentes
-
Cálculo de la energía
-
Gestión de botes y flotadores
-
Gestión del límite de corriente de carga
-
Compensación de la temperatura
-
VLV
-
Prueba de la batería
-
Válvula de voltaje del punto medioCálculo de la capacidad
-
Corte de pico
-
Gestión de las baterías de litio
-
Cambiar de acuerdo con la capacidad de la batería
-
Cambiar de acuerdo al voltaje de la batería
-
Prueba DG
-
Calculación del combustible restante
-
Gestión de las prioridades de la energía
-
Gestión del ahorro energético del rectificador
-
Rotación del rectificador
-
Alarma del DSP
-
Alarma de entrada digital
-
Alarma de los fusibles de carga
-
Alarma en modo manual
-
Desbalanceamiento actual
-
Alarma de temperatura ambiente
-
Se desconecta la carga
-
Fallo de alimentación por CA
-
Alarma del fusible de la batería
-
Descarga de la batería
-
Prueba de la batería falló
-
Desbalance de la batería
-
Se desconecta la batería
-
Fallo del sensor de temperatura de la batería
-
Alarma de temperatura de la batería
-
Falla la comunicación con el BMS
-
Fallo de la entrada de CA del rectificador
-
Fallo del rectificador
-
Fallo del ventilador del rectificador
-
Protección del rectificador activada
-
Estado de encendido/apagado del rectificador
-
Fallo de comunicación con el rectificador.
-
Modo de ahorro de energía del sistema
-
Interrupción del modo de ahorro de energía
-
Fallo de comunicación del módulo solar
-
Fallo del módulo solar
-
Fallo del ventilador del módulo solar
-
Protección del módulo solar activada
-
Estado de encendido/apagado del módulo solar
-
Fallo de entrada del módulo solar
-
AC sobre tensión y bajo tensión
-
CC sobre tensión y bajo tensión
