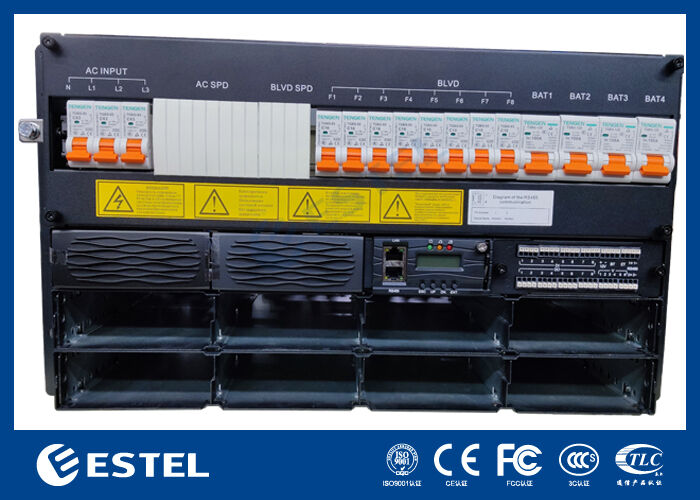

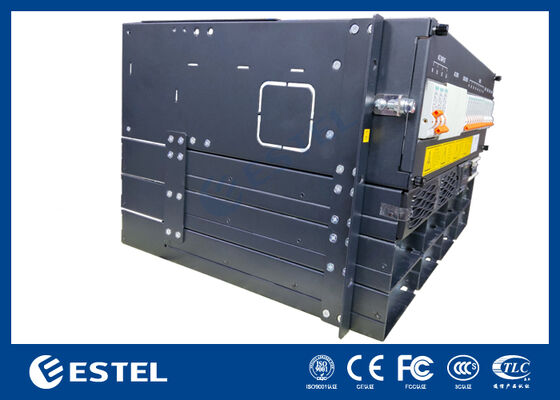

Sistema de alimentación del rectificador de 6U Telecom DC48V con control remoto integrado

Resumen del producto

Diseñado para las telecomunicaciones exigentes, el centro de datos y las aplicaciones industriales, el ET48400-M5E86B DC Rack Power System ofrece una energía continua resistente y de alta capacidad.Acepta una entrada trifásica de 380 VAC, proporcionando una salida estable y ajustable de 43VDC a 58VDC (normalmente 53.5VDC) a una capacidad máxima de 24 kW y una eficiencia superior al 96%.

El diseño modular admite redundancia N + 1 con hasta ocho módulos rectificadores de 3000W, cada uno ofreciendo una conversión de alta eficiencia con un factor de potencia ≥ 0,99 y THDi ≤ 5%.Instalado en un chasis 6U optimizado para el servicio con acceso delantero y cableado del panel superiorEl sistema simplifica la instalación y el mantenimiento. Su panel de distribución de CC incluye 4 * 100A / 1P interruptores de batería, LLVD escalable y BLVD para una gestión flexible de la energía.

Un controlador dedicado con entradas analógicas / digitales y relés de alarma configurables, junto con interfaces RS232/485 y SNMP, proporciona una monitorización local y remota completa.Diseñados para funcionar de forma fiable en ambientes extremos (de 40 °C a + 65 °C)Este sistema ofrece una base de energía robusta y escalable para infraestructuras críticas.

El sistema

• Dimensión: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Peso: ≤ 25 kg (sin rectificadores)

• Modo de refrigeración: refrigeración natural

• Modo de instalación: Instalado en un bastidor de 19 pulgadas o dentro del armario

• Modo de cableado: entrada superior y salida superior

• Modo de mantenimiento: mantenimiento frontal, cambio de grado del módulo de apoyo

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada:Se aplicará el método de calibración de las emisiones de gases de efecto invernadero.

• La frecuencia de entrada es de 4566 Hz, el valor nominal es de 50Hz/60Hz.

Distribución de CC

• La tensión de salida es de ¥43 ~ ¥58VDC, valor nominal: ¥53,5VDC.

• Capacidad máxima:24kW ((8*3kw, redundancia N+1)

• Las partidas para baterías:4*100A/1P

• Las demás:

• LLVD*2: Utilizado con la caja de distribución

• - ¿ Qué pasa?El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Rectificador

• Válvula de entrada:El valor de las emisiones de CO2 de los combustibles fósiles de combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles de combustibles fósiles.

• Eficiencia: > 96%

• Potencia nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamiento: ∼40 °C ~ +75 °C (pleno de salida por debajo de 50 °C)

• Dimensión: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modo de enfriamiento: enfriamiento forzado

• Factor de potencia: ≥ 0.99

• THD: ≤ 5%

• Producción de corriente continua: 43 ~ 58VDC, con un valor nominal de 53,5VDC, máximo 55A

El controlador

• Modelo: MC2600

• Entrada de la señal: 2 AI (2 temperatura ambiente), 8 DI

• Salida de alarma: 8 contacto en seco

• Puerto de comunicación: RS232/485, SNMP

• Modo de muestra: LCD

Medio ambiente

• Temperatura de funcionamiento: 40 °C ~ + 65 °C (producción total por debajo de 50 °C)

• Temperatura de almacenamiento: 40 °C ~ + 70 °C

• Humedad de funcionamiento: 5% ~ 95% (no condensante)

• Altitud: 0 ~ 3000 m (Si la altitud se encuentra entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m.)
