Sistema de alimentación de CC con gestión remota integrada para redes de telecomunicaciones

Descripción general del producto

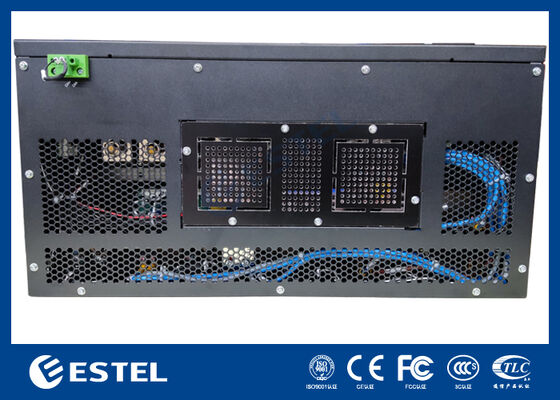

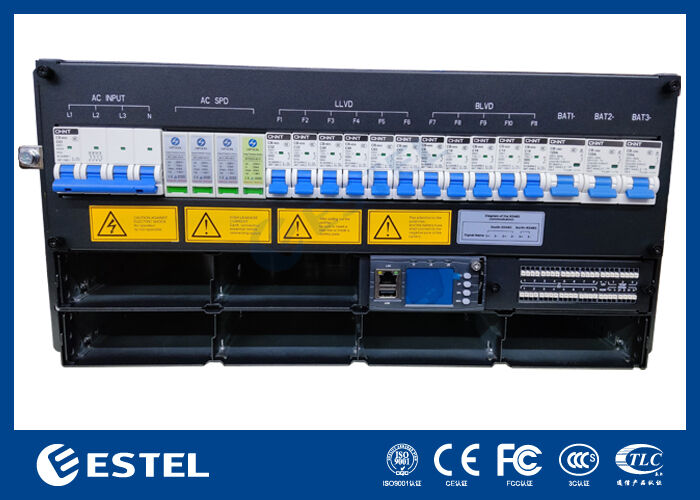

El ET48450-M7F65 El sistema de alimentación de CC en rack proporciona una solución de alimentación de CC de alta capacidad y resiliente, diseñada específicamente para infraestructuras de telecomunicaciones, operaciones de centros de datos y aplicaciones industriales que requieren una distribución de alimentación de CC confiable. Acepta una entrada trifásica de 380 VCA y entrega una salida de CC estable ajustable entre –43 VCC y –58 VCC, con un punto de funcionamiento nominal de –53,5 VCC. Ofreciendo una capacidad de salida máxima de 18 kW, este sistema soporta de forma fiable instalaciones de alta demanda, al tiempo que logra una eficiencia de conversión de energía superior al 96%.

Con un diseño modular y redundante, el sistema admite hasta 6*3000W módulos rectificadores configurados para redundancia N+1, con cada módulo compacto que pesa menos de 2 kg. Los rectificadores utilizan refrigeración por aire forzado, logran un factor de potencia cercano a la unidad (≥0,99) y mantienen una baja distorsión armónica total (THDi ≤5%) para una conversión de energía eficiente y limpia. Con mantenimiento de acceso frontal, cableado superior y protección de ingreso IP20, el chasis montable en rack de 5U enfatiza la seguridad operativa, la facilidad de servicio y la integración directa en armarios estándar de 19 pulgadas.

El panel de distribución de CC está equipado con 3*125A/1P interruptores automáticos de batería e incluye una funcionalidad LLVD y BLVD para una gestión de energía segura y flexible. La inteligencia del sistema es proporcionada por un controlador dedicado que cuenta con 4 entradas de sensor analógico, 8 entradas de estado digital y 8 relés de alarma de contacto seco configurables. La monitorización y gestión remotas se habilitan a través de interfaces RS232/485 y SNMP, mientras que una pantalla LCD integrada permite la visualización y configuración del estado local.

Diseñado para funcionar en condiciones exigentes, el sistema opera en un rango de temperatura extendido de –40℃ a +65℃, tolera una humedad relativa del 5% al 95% (sin condensación) y mantiene un rendimiento completo a altitudes de hasta 3000 metros. Combinando una arquitectura modular escalable con una fiabilidad probada, este sistema de alimentación de CC de 18 kW se erige como una solución energética robusta y escalable para infraestructuras críticas donde la disponibilidad de energía es primordial.

Sistema

• Dimensiones: 482,0(An) × 350,0(Pr) × 5U(Al)

• Peso: ≤25 kg (sin rectificadores)

• Modo de refrigeración: Refrigeración natural

• Modo de instalación: Instalado en rack de 19 pulgadas o dentro del armario

• Modo de cableado: Entrada superior y salida superior

• Modo de mantenimiento: Mantenimiento frontal, cambio de grado del módulo de soporte

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada: Trifásico de 380 VCA, 63A/4P

• Frecuencia de entrada: 45–66 Hz, valor nominal: 50 Hz/60 Hz

• SPD de CA: 20 kA/40 kA, 8/20μs

Distribución de CC

• Tensión de salida: –43 ~ –58 VCC, valor nominal: –53,5 VCC

• Capacidad máxima:18kW(6*3kw, redundancia N+1)

• Interruptores automáticos de batería: 3*125A/1P

• Interruptores automáticos de carga:

• LLVD: 2*32A/1P+2*40A/1P+2*63A/1P

• BLVD: 1*6A/1P+2*10A/1P+2*16A/1P

• SPD de CC: 10 kA/20 kA, 8/20μs

Rectificador

• Tensión de entrada: 85 VCA ~ 300 VCA, nominal 220 VCA

• Eficiencia: >96%

• Potencia nominal: 3000W (176–300VAC)

• Temperatura de funcionamiento: –40℃ ~ +75℃ (salida completa por debajo de 50℃)

• Dimensiones: 106,5 mm(An) × 286 mm(Pr) × 41,5 mm(Al) (1U/Al)

• Peso: ≤2 kg

• Modo de refrigeración: Refrigeración forzada

• Factor de potencia: ≥0,99

• THD: ≤5%

• Salida de CC: –43 ~ –58 VCC, nominal –53,5 VCC, máximo 55A

Controlador

• Modelo: MC2900

• Entrada de señal: 4 AI (3 temperatura ambiente, 1 humedad), 8 DI

• Salida de alarma: 8 contacto seco

• Puerto de comunicación: RS232/485, SNMP

• Modo de visualización: LCD

Entorno

• Temperatura de funcionamiento: –40℃ ~ +65℃ (salida completa por debajo de 50℃)

• Temperatura de almacenamiento: –40℃ ~ +70℃

• Humedad de funcionamiento: 5% ~ 95% (sin condensación)

• Altitud: 0 ~ 3000 m (Si la altitud está dentro del rango de 2000 m a 3000 m, la temperatura máxima de funcionamiento disminuye en 1℃ a medida que la altitud aumenta en 200 m.)
