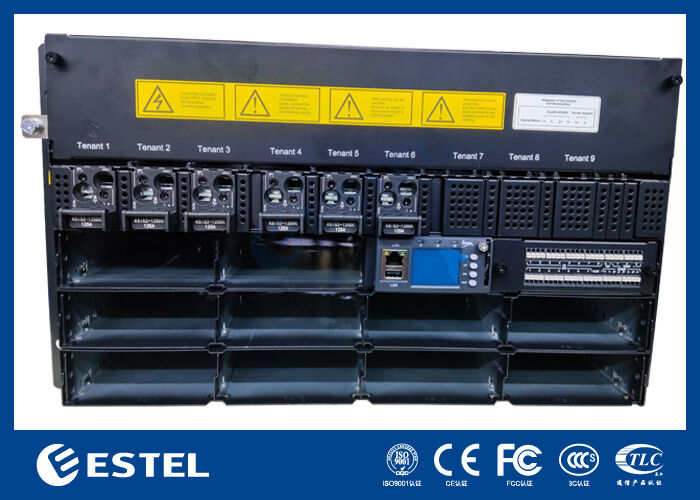

Sistema de alimentación del rectificador de telecomunicaciones DC48V 6U con montaje en bastidor con gestión remota

Resumen del producto

El ET481050-M7E106El sistema de alimentación de rack de CC proporciona una solución de alimentación de CC de alta capacidad y resistente diseñada específicamente para infraestructura de telecomunicaciones, operaciones de centros de datos,y aplicaciones industriales que requieren una distribución fiable de energía de CC. Acepta entradas de L1*3, L2*2, L3*2, N*6 y ofrece una salida de CC estable ajustable entre ¥43VDC y ¥58VDC, con un punto de funcionamiento nominal de ¥53.5VDC. Ofrece una capacidad de salida máxima de 30 kW,este sistema admite de forma fiable las instalaciones de gran demanda, logrando al mismo tiempo una eficiencia de conversión de energía superior al 96%.

Con un diseño modular y redundante, el sistema admite hasta 10*3000W de módulos rectificadores configurados para redundancia N+1, con cada módulo compacto con un peso inferior a 2 kg.Los rectificadores utilizan refrigeración por aire forzado, lograr un factor de potencia cercano a la unidad (≥ 0,99), y mantener una baja distorsión armónica total (THDi ≤ 5%) para una conversión de energía eficiente y limpia.y protección de entrada IP20, el chasis montable en rack 6U enfatiza la seguridad operativa, la facilidad de servicio y la integración directa en gabinetes estándar de 19 pulgadas.

El panel de distribución de CC está equipado con RTN+ y BATT-busbary incluye tantoLLVD yFuncionalidad BLVD para una gestión segura y flexible de la energía.y 7 relés de alarma de contacto seco configurablesLa monitorización y gestión remotas se habilitan a través de las interfaces RS232/485 y SNMP, mientras que una pantalla LCD integrada permite la visualización y configuración del estado local.

Diseñado para funcionar en condiciones exigentes, el sistema funciona en un rango de temperatura extendido de 40 ° C a + 65 ° C, tolera la humedad relativa del 5% al 95% (no condensante),y mantiene un rendimiento completo a altitudes de hasta 3000 metrosCombinando una arquitectura modular escalable con una fiabilidad comprobada,Este sistema de energía de 30 kW de CC es una solución energética robusta y escalable para infraestructuras críticas donde la disponibilidad de energía es primordial..

El sistema

• Dimensión: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Peso: ≤ 25 kg (sin rectificadores)

• Modo de refrigeración: refrigeración natural

• Modo de instalación: Instalado en un bastidor de 19 pulgadas o dentro del armario

• Modo de cableado: entrada superior y salida superior

• Modo de mantenimiento: mantenimiento frontal, cambio de grado del módulo de apoyo

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada:L1*3, L2*2, L3*2, N*6, interruptor de circuito inteligente

• La frecuencia de entrada es de 4566 Hz, el valor nominal es de 50Hz/60Hz.

Distribución de CC

• La tensión de salida es de ¥43 ~ ¥58VDC, valor nominal: ¥53,5VDC.

• Capacidad máxima:30kW ((10*3kw, redundancia N+1)

• Las partidas para baterías:RTN+ y barra de buses BATT

• Las demás:

• ¿Qué quieres decir con eso?interruptor de circuito inteligente): 6*125A/1PN+reservado 3*≤125A/1PN

• - ¿ Qué pasa?RTN+ y barra de buses BATT

Rectificador

• Válvula de entrada:El valor de las emisiones de CO2 de los combustibles fósiles de combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles de combustibles fósiles.

• Eficiencia: > 96%

• Potencia nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamiento: ∼40 °C ~ +75 °C (pleno de salida por debajo de 50 °C)

• Dimensión: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modo de enfriamiento: enfriamiento forzado

• Factor de potencia: ≥ 0.99

• THD: ≤ 5%

• Producción de corriente continua: 43 ~ 58VDC, con un valor nominal de 53,5VDC, máximo 55A

El controlador

• Modelo: MC2900

• Entrada de la señal: 4 AI (3 temperatura ambiente), 8 DI

• Salida de alarma: 7 contacto en seco

• Puerto de comunicación: RS232/485, SNMP

• Modo de muestra: LCD

Medio ambiente

• Temperatura de funcionamiento: 40 °C ~ + 65 °C (producción total por debajo de 50 °C)

• Temperatura de almacenamiento: 40 °C ~ + 70 °C

• Humedad de funcionamiento: 5% ~ 95% (no condensante)

• Altitud: 0 ~ 3000 m (Si la altitud se encuentra entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m.)
