Datos del producto:
Pago y Envío Términos:
|
| Dimensión: | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de | Ingresos de energía: | Energía de red, energía solar, generador diesel, con batería de respaldo |
|---|---|---|---|
| Subtractor de potencia: | 9U, con controlador | Entrada de CA: | Las condiciones de las emisiones de gases de efecto invernadero se determinan en función de las cond |
| Dirección General de Input: | Apoyo | Sistema del picovoltio: | 9 kW (puede ser personalizado, máximo 12 kW) |
| Sistema de rectificador: | 24KW | Salida en CC: | -48VDC |
| Unidad de control: | Con panel de distribución de energía de salida personalizado | refrigeración: | 3 000 W |
| Grado Ip: | Protección IP55 | Embalaje: | caja de madera |
| Resaltar: | sistema de suministro de energía de telecomunicaciones,Sistema de energía de telecomunicaciones de energía híbrida,Sistema de energía de telecomunicaciones |
||
Red de energía solar generador diesel batería Sistema de energía híbrido de telecomunicaciones para suministro de energía en el exterior de los sitios de telecomunicaciones
1. Introducción
ESTEL Hybrid Energy Telecom Power System es una solución híbrida de suministro de energía que utiliza energía solar, generador diesel (DG) y energía de red como las principales fuentes de energía para equipos de telecomunicaciones.
Utiliza energía limpia y de bajo costo para constituir un sistema de energía fiable, proporciona energía de alta calidad para los servicios modernos de telecomunicaciones,y ayudar a los proveedores de servicios de telecomunicaciones a expandir sus negocios en aquellas áreas que no tienen electricidad de red, o tienen un suministro de energía inestable a la red.

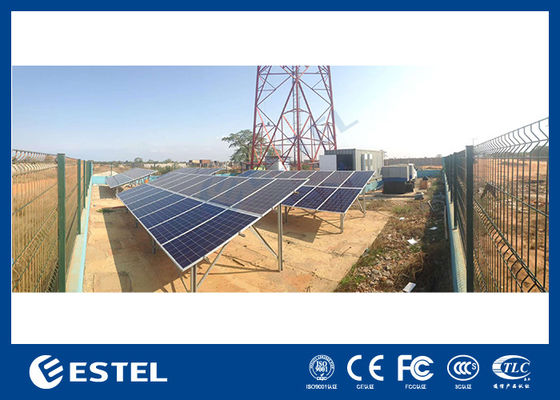

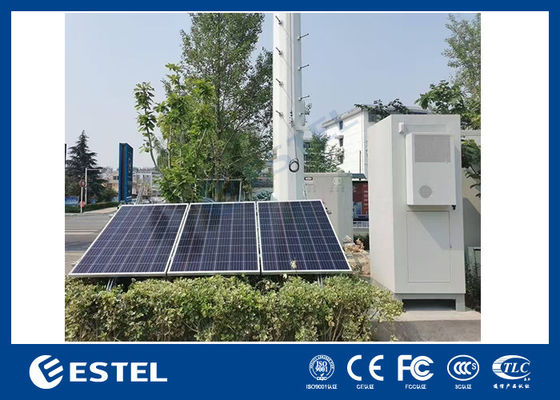

2Aplicaciones
3Sistema de energía de telecomunicacionesEstructura

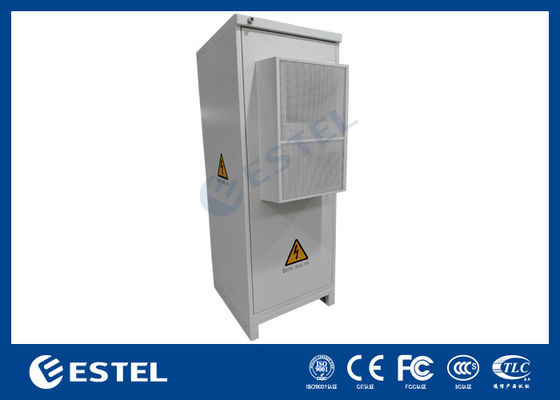

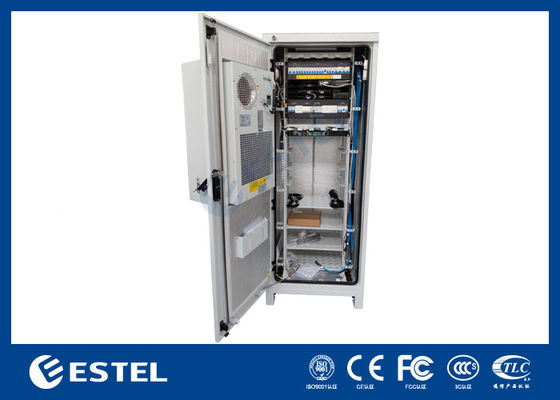

Está compuesto por un gabinete de telecomunicaciones al aire libre, un sistema de energía de telecomunicaciones, un sistema de refrigeración, baterías, una unidad de monitoreo ambiental y sensores.

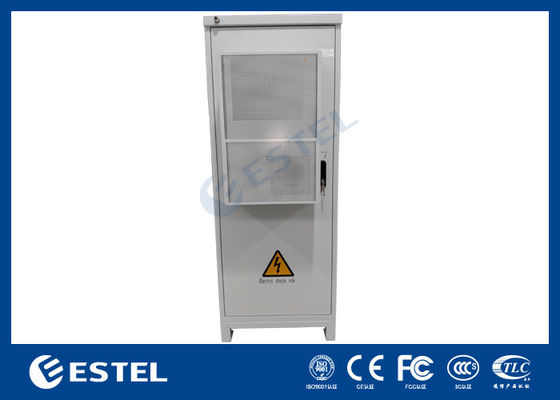

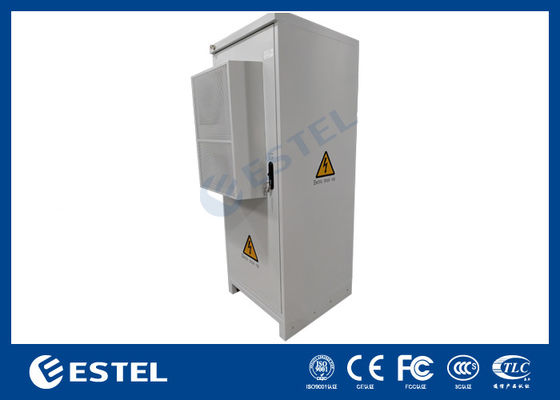

1)Espacio de los gabinetes - Características
| Punto de trabajo | Descripción |
| Dimensión externa | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Espacio interno | Estante estándar de 19 pulgadas, espacio de 38U |
| El material | Acero galvanizado |
| El aislamiento | Con PEF para aislamiento térmico |
| Puerta | Una puerta de entrada, con bisagra incorporada encasillada |
| Encierra | Bloqueo de tres puntos |
| Enrutamiento por cable | Cable en desde el fondo del gabinete |
| Revestimiento | Revestimiento en polvo de poliéster |
| El color | Se aplicará el procedimiento siguiente: |
| Grado IP | Protección IP55 |

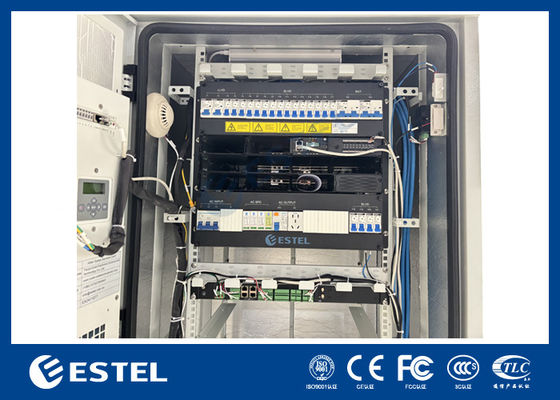

2) Sistema de energía de telecomunicaciones
| Punto de trabajo | Descripción |
| El tipo | 19 ′′ montable en bastidor estándar |
| Alturas | 9U |
| Entrada de CA |
En el caso de las máquinas de la categoría M1, el valor de las máquinas de la categoría M2 es el valor de las máquinas de la categoría M3. El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| MCB de entrada | 1×63A/3P |
| DSP de entrada | Clasificación C (20KA/40KA) |
| Subsistema rectificador | 24 kW, 6 unidades de módulos rectificadores de 4 kW |
| Subsistema fotovoltaico | Modulos fotovoltaicos de bajo voltaje de 9 kW, 3 unidades de 3 kW |
| Salida en CC | -53.5VDC, rango de voltaje de salida: -42 a -58VDC |
| El controlador | MC2600 |
| MCB de carga |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de las instalaciones de ensayo. El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. (Nota: puede configurarse de acuerdo con los requisitos del cliente) |
3) Sistema de refrigeración
| Punto de trabajo | Descripción |
| Modelo | Se trata de un sistema de control de velocidad. |
| Marca del producto | Envicool |
| Capacidad de refrigeración | 2800 W |
| Capacidad de calefacción | 500 W (opcional) |
| Consumo de energía | 870 W |
| Dimensión externa | H746 mm × W446 mm × D300 mm (sin brida) |
| Fuente de alimentación | -48 VDC |
| Comunicación | Se trata de un sistema de seguridad. |
| Instalación | Las demás: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Grado IP | Protección IP55 |
4) Baterías
Características de la batería LiFePO4 de 48 V100Ah:
| Yo...el tiempo | Parámetros |
| Modelo | El LFELI-48100 |
| Capacidad nominal (5HR) | 100 Ah |
| Váltidad nominal | Las demás: |
| Tensión final de descarga | 40.5V |
| Tensión limitada de carga | Las demás: |
| Corriente de carga y descarga máxima | Las demás: |
| Peso | Aproximadamente 40 kg. |
| Energía | 4800Wh |
| Muestra | Con pantalla LCD |
| Número máximo de conexiones paralelas | 15 |
| Dimensiones (W*D*H) mm | 442*450*132 |
| La vida diseñada | 20 años |
| Vida del ciclo | 6000 ciclos |
| Clasificación IP | Protección IP30 |
| Materiales del caso | El SPCC |
| Temperatura de funcionamiento |
Carga: de 0 a + 45 °C Descarga: -10 a +55 °C Almacenamiento: -20 a +60°C |
| Terminal de servicio | M6 |
| ConstAnt Tabla de descarga de corriente (Amperios) a 25°C | |||||
|
Voltado / Tiempo |
1 hora | 2 horas | 3 horas | 5 horas | 10 horas |
| Voltado de descarga final 40,5 V | Las demás: | 50A | 33.3A | 20A | 10A |
| Tabla de descarga de potencia constante (watts) a 25 °C | |||||
|
Voltado / Tiempo |
1 hora | 2 horas | 3 horas | 5 horas | 10 horas |
| Voltado de descarga final 40,5 V | 4800 W | 2400 W | de una potencia de 1600 W | 960 W | 480 W |
5) Unidad de seguimiento del medio ambiente
La unidad de monitoreo del medio ambiente (FSU) es un dispositivo de bajo costo de alto rendimiento FSU (Unidad de supervisión de campo) que integra el módulo de adquisición de datos, procesamiento de protocolos inteligentes y comunicación.
Como un DAC inteligente (Data Acquisition Controller) instalado en cada estación de telecomunicaciones o estación base en el sistema de vigilancia de suministro de energía y medio ambiente,La FSU accede a diferentes sensores para obtener diversos datos ambientales y el estado de los dispositivos no inteligentes y se comunica con dispositivos inteligentes (incluida la fuente de alimentación de telecomunicaciones), batería de litio BMS, aire acondicionado, etc.) a través de RS232/485, Modbus u otros tipos de interfaz de comunicación.La FSU captura los siguientes datos en tiempo real y los entrega al centro de monitoreo remoto a través de la interfaz B, el protocolo SNMP.
Control del medio ambientegráfico opológico:
6) Sensores
Una amplia gama de sensores se puede integrar en el sistema de energía eléctrica de telecomunicaciones de energía híbrida ESTEL, para proporcionar monitoreo en línea y alarma para las condiciones del entorno de operación del sistema de energía.
| Sensor de la misma | Función |
| Sensor magnético de la puerta | Monitoreo y alarma del estado de apertura de las puertas |
| Sensor de agua | Monitoreo y alarma de inmersión en agua del gabinete |
| Sensor de humo | Monitoreo y alarma del humo de combustión |
| Sensor de temperatura y humedad | Control y alarma de la temperatura y la humedad |
| Sensor de nivel de aceite | Control y alarma del nivel de combustible |
