Controlador: La Solución Definitiva para Sistemas de Alimentación de Telecomunicaciones de Alto Rendimiento
Detalles del producto

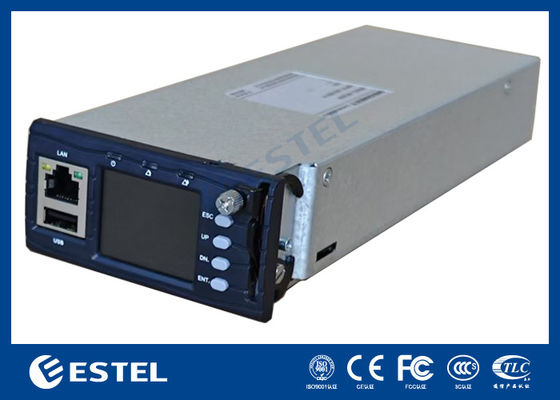

Controlador MC2900
1. Introducción al Controlador
El Mc2900 es el controlador de energía CC de última generación desarrollado. Se basa en la CPU ARM Cortex-A8, 256Nflash, 512M SRAM y el sistema operativo Linux. El Mc2900 ofrece una interfaz más robusta, fácil de usar y sencilla. El controlador proporciona la función de gestión de rectificadores, módulos solares, módulos eólicos, módulos CC/CC, módulos HVDC, diésel, baterías VRLA y baterías de iones de litio.
2. Características Clave del Controlador
- lpv4 estático/DHCP, lpv6 estático/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
- Pantalla LCD y web multilingüe
- Actualización del firmware del controlador a través de USB/WEB/WIFl/bluetooth
- Gestiona de 1 a 48 rectificadores
3. Medición del Controlador
22 x lecturas analógicas y 12 x lecturas de entrada digital, incluyendo: voltaje del sistema, corriente de carga, corriente de batería, temperatura de la batería, temperatura ambiente, humedad ambiente, 12*DI. 8*DO.etc.
4. Comunicación del Controlador
El controlador se comunica con el ordenador host en 2 modos: Rs485 y Ethernet (TcP/p, UDp, https y SNMp). La configuración y edición de parámetros operativos, la descarga del historial operativo y el historial de alarmas están disponibles a través del navegador WEB. La comunicación entre el controlador y los rectificadores y los módulos solares utiliza la comunicación CAN.
El protocolo SNMP admite GET, SET y TRAP 4 puertos RS485 para BMS de batería, DG o tarjetas de función de extensión
Registro del Historial de Alarmas
200000 alarmas históricas y 100000 eventos históricos
Registro de Estados del Sistema
5000 registros de pruebas de batería, 5000 registros de carga de batería, 5000 registros de descarga de batería, 5000 registros de funcionamiento de DG
LCD y LED

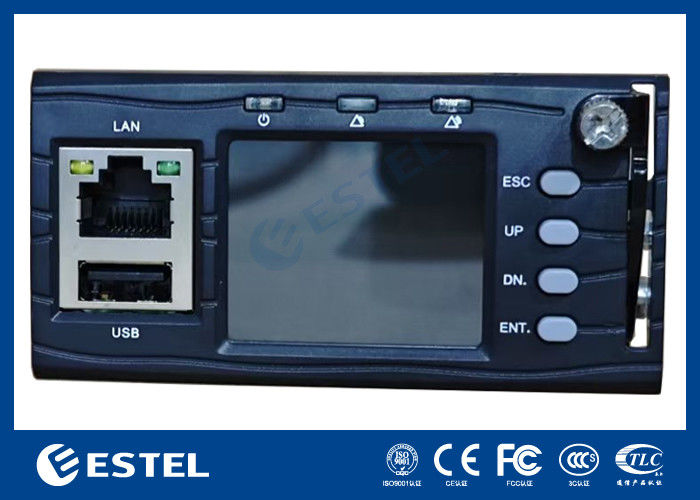

Pantalla LCD de 128 x 160 para acceder a las condiciones de funcionamiento actuales, alarmas, configuraciones del usuario; LEDs verde/amarillo/rojo indican el estado de funcionamiento y las alarmas
5. Recopilación y Gestión
- Datos de rectificadores, módulos solares, módulos eólicos, módulos CC/CC, módulos CC/CA, módulos HVDC
- Recopilación de datos de paquetes de baterías de litio Narada y shoto
- Batería de litio de cualquier protocolo modbus/YDT-1363 basado en interfaz RS485 o CAN
- Adquisición de datos de inspección de baterías Jiangsu yaao
- Recopilación de datos de medidores de CA inteligentes o de tarjetas de medición de CA desarrolladas internamente
- Recopilación de datos de medidores de CC inteligentes, gestión y recopilación de datos de DG inteligentes
- Recopilación y gestión de datos de ATS inteligentes, recopilación y gestión de datos climáticos, recopilación y gestión de datos de CB inteligentes
- Cálculo de energía
6. Gestión de Baterías
l Gestión de arranque y flotación
l Gestión de límite de corriente de carga
l Compensación de temperatura
l LVD
l Prueba de batería
l Voltaje de punto medio, cálculo de capacidad
l Corte de pico
l Gestión de baterías de litio
l Interruptor según la capacidad de la batería
l Interruptor según el voltaje de la batería
l Prueba de DG
l Cálculo de combustible restante
l Gestión de prioridad de entrada de energía
l Gestión de ahorro de energía del rectificador
l Rotación del rectificador
Alarmas/Eventos
- Alarma SPD
- Alarma de entrada digital
- Alarma de fusible de carga
- Alarma de modo manual
- Desequilibrio de corriente
- Alarma de temperatura ambiente
- Desconexión de carga
- Fallo de alimentación de CA
- Alarma de fusible de batería
- Descarga de batería
- Fallo de prueba de batería
- Desequilibrio de batería
- Desconexión de batería
- Fallo del sensor de temperatura de la batería
- Alarma de temperatura de la batería
- Fallo de comunicación BMS
- Fallo de entrada de CA del rectificador
- Fallo del rectificador
- Fallo del ventilador del rectificador
- Protección del rectificador activada
- Estado de encendido/apagado del rectificador
- Fallo de comunicación del rectificador
- Modo de ahorro de energía del sistema
- Interrupción del modo de ahorro de energía
- Fallo de comunicación del módulo solar
- Fallo del módulo solar
- Fallo del ventilador del módulo solar
- Protección del módulo solar activada
- Estado de encendido/apagado del módulo solar
- Fallo de entrada del módulo solar
- Sobretensión y subtensión de CA
- Sobretensión y subtensión de CC
-
