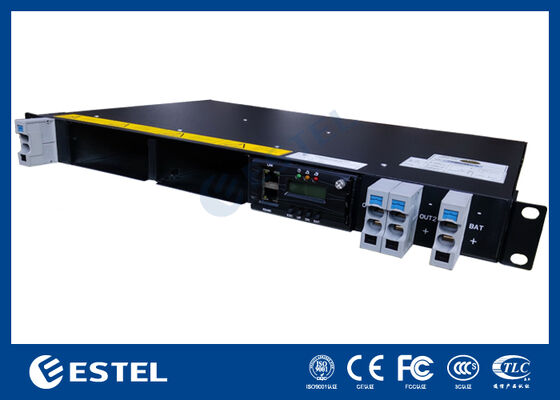

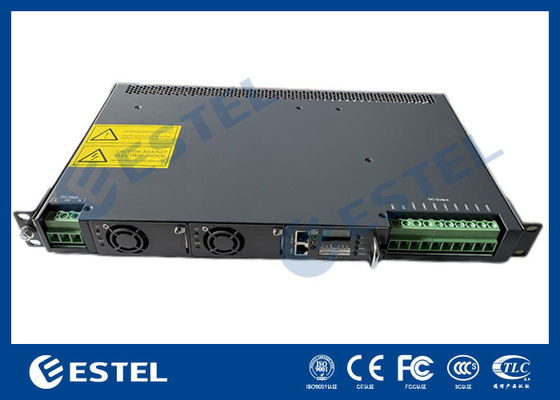

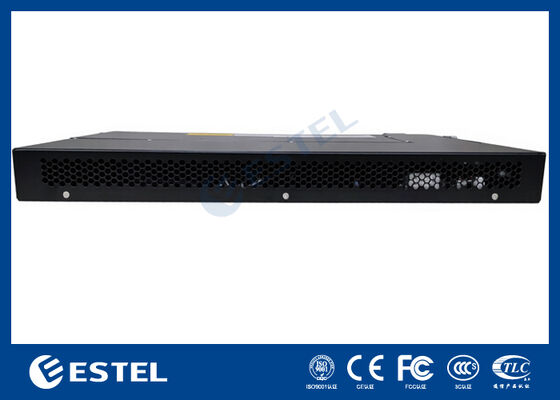

Sistema de alimentación de corriente continua de Telecom 1U con distribución integrada y controlador inteligente
Detalles del producto
Sistema de rectificador de telecomunicaciones de 48 V
,Conversor de potencia de corriente continua de 50 A
,Rectificador de infraestructuras críticas de telecomunicaciones
Sistema de alimentación CC de telecomunicaciones de montaje en bastidor 1U con distribución integrada y controlador inteligente
Descripción general del producto del sistema de alimentación de CC para telecomunicaciones de montaje en bastidor 1U
El sistema de alimentación de CC para telecomunicaciones de montaje en bastidor de 1U está diseñado para sitios de telecomunicaciones, salas de redes, instalaciones perimetrales e instalaciones de gabinetes compactos donde se requiere eficiencia de espacio, salida de CC confiable y distribución de energía integrada. A diferencia de una fuente de alimentación rectificadora estándar, este sistema combina entrada de CA, distribución de CC, módulos rectificadores, disyuntor de batería, disyuntores de carga, protección contra sobretensiones y monitoreo inteligente dentro de una estructura compacta de montaje en bastidor.
El sistema es adecuado para instalación en rack estándar de 19 pulgadas o integración en gabinete. Con un diseño delgado de 1U, cableado de entrada y salida superior y mantenimiento con acceso frontal, es especialmente adecuado para gabinetes de telecomunicaciones, refugios de comunicaciones remotas, estaciones base pequeñas y salas de equipos con espacio de instalación limitado.
El sistema admite la configuración de rectificador modular y se puede ampliar según los requisitos de carga del proyecto. Proporciona una salida de CC estable para equipos de telecomunicaciones, dispositivos de transmisión, enrutadores, conmutadores, concentradores de red, sistemas de respaldo de batería y otras cargas de comunicación. Su controlador admite pantalla LCD local, salida de alarma, señales de contacto seco y múltiples puertos de comunicación, lo que ayuda a los usuarios a monitorear el funcionamiento del sistema y responder rápidamente a fallas.
Características clave del sistema de alimentación de CC para telecomunicaciones con montaje en bastidor 1U
-
Estructura compacta de montaje en bastidor de 1U para una instalación de gabinete de telecomunicaciones que ahorra espacio
-
Entrada de CA integrada, distribución de CC, disyuntor de batería, disyuntores de carga y protección contra sobretensiones
-
Diseño de rectificador modular con capacidad de sistema escalable
-
Mantenimiento de acceso frontal para una inspección y reemplazo de módulos convenientes
-
Cableado de entrada y salida superior para cableado de gabinete más limpio
-
Función de desconexión de carga BLVD incorporada para protección de la batería
-
Protección DC SPD contra sobretensiones y perturbaciones eléctricas relacionadas con rayos
-

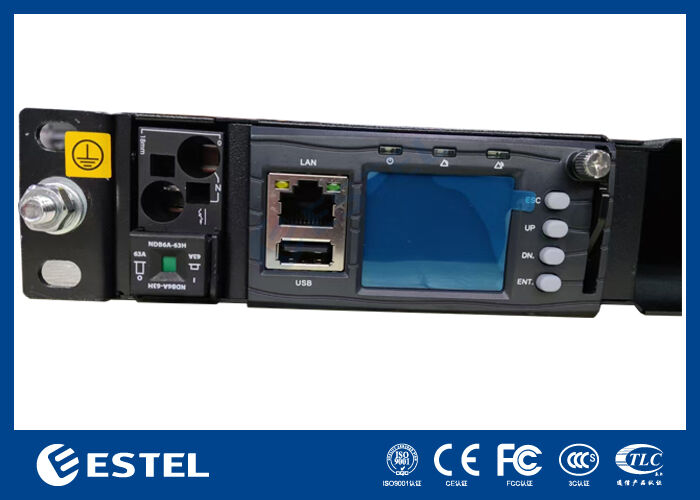

Controlador inteligente con pantalla LCD y monitoreo del sistema en tiempo real
-
Múltiples opciones de comunicación que incluyen LAN, USB, RS485 y SNMP
-
Salida de alarma de contacto seco para integración de alarmas en el sitio
-
Amplio rango de temperaturas de funcionamiento para entornos de telecomunicaciones hostiles
-
Adecuado para gabinetes de telecomunicaciones, salas de redes, sitios remotos e infraestructura de borde
Especificaciones técnicas del sistema de alimentación de CC para telecomunicaciones con montaje en bastidor 1U
|
Artículo |
Descripción |
|
Tipo de producto |
Sistema de alimentación de CC para telecomunicaciones de montaje en bastidor 1U |
|
Estructura del sistema |
Rectificador integrado, distribución de CA, distribución de CC, controlador, batería y protección de carga. |
|
Método de instalación |
Instalación en rack de 19 pulgadas o instalación en gabinete |
|
Dimensión del sistema |
482,6 mm de ancho × 350 mm de profundidad × 44 mm de alto |
|
Peso del sistema |
≤7kg sin módulos rectificadores |
|
Método de cableado |
Entrada superior y salida superior |
|
Método de mantenimiento |
Mantenimiento frontal con soporte de reemplazo a nivel de módulo |
|
Nivel de protección |
IP20 |
|
Modo de entrada |
Entrada de CA monofásica |
|
Frecuencia de entrada |
45–66 Hz, nominal 50 Hz/60 Hz |
|
Capacidad de entrada de CA |
1×63A/1P |
|
Rango de voltaje de entrada |
85 VCA–300 VCA, nominal 220 VCA |
|
Rango de salida CC |
-43 VCC a -58 VCC, nominal -53,5 VCC |
|
Capacidad máxima del sistema |
8kW, basado en una configuración de 4kW × 2 |
|
Alimentación del módulo rectificador |
módulo rectificador de 3kW |
|
Eficiencia del rectificador |
>96% |
|
Factor de potencia |
≥0,99 a 220 VCA, 20%–100% de carga |
|
Disyuntor de batería |
1×125A |
|

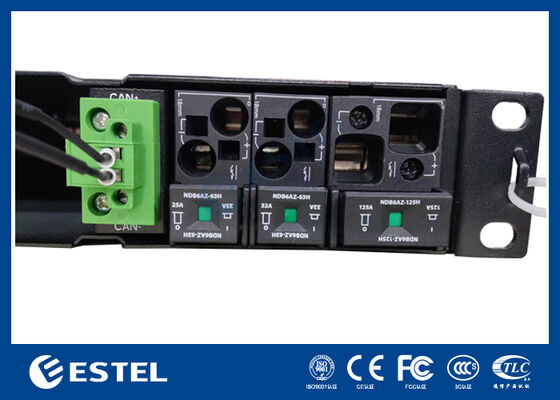

Disyuntores de carga |
BLVD: 1 × 25A + 1 × 32A |
|
Protección contra sobretensiones de CC |
10kA/20kA, 8/20μs |
|
Enfriamiento del sistema |
Enfriamiento natural para el marco del sistema |
|
Enfriamiento del rectificador |
Refrigeración forzada para módulo rectificador |
|
Entrada de señal del controlador |
3 AI, 8 DI, 2 RS485 |
|
Salida de alarma |
8 contactos secos |
|
Puertos de comunicación |
LAN, USB, RS485, SNMP |
|
Modo de visualización |
pantalla LCD |
|
Temperatura de funcionamiento |
-40°C a +70°C |
|
Temperatura de almacenamiento |
-40°C a +70°C |
|
Humedad de funcionamiento |
5%–95%, sin condensación |
|
Altitud |
0–3000 m, se requiere reducción de potencia de 2000 ma 3000 m |
Aplicaciones del sistema de alimentación de CC para telecomunicaciones con montaje en bastidor 1U
Este sistema de alimentación de CC para telecomunicaciones de montaje en bastidor de 1U es adecuado para estaciones base de telecomunicaciones, gabinetes de comunicaciones compactos, sitios de redes de acceso, salas de equipos de transmisión, nodos de redes perimetrales y refugios de comunicaciones remotas. Su estructura delgada lo hace útil para proyectos donde el espacio del gabinete es limitado pero aún se requieren funciones de distribución y alimentación de CC confiables.
También se puede utilizar para equipos de red como enrutadores, conmutadores, concentradores de comunicación, dispositivos de transmisión de fibra óptica, equipos de comunicación por microondas y sistemas de energía de respaldo respaldados por baterías. Para sitios remotos o pequeñas instalaciones de telecomunicaciones, el disyuntor de batería integrado, los disyuntores de carga, la protección contra sobretensiones y el controlador de monitoreo ayudan a simplificar el diseño del sistema y reducir la necesidad de componentes externos separados.
-
