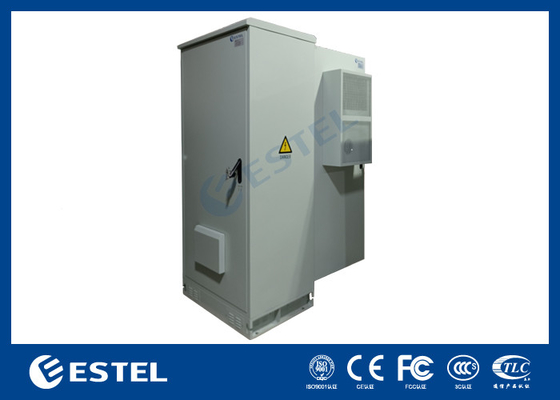

40U gabinete de baterías al aire libre IP55 fácil de ensamblar gabinete con refrigeración
Detalles del producto
Gabinete de batería exterior 40U IP55
,Enfriamiento personalizado de gabinete de batería exterior
,Gabinete de batería 40U fácilmente ensamblado
40U gabinete de baterías al aire libre IP55 fácil de ensamblar gabinete con refrigeración
1. 40U gabinete de baterías al aire libre personalizado IP55 fácil de ensamblar gabinete con función de enfriamiento
-
El gabinete es a prueba de polvo, a prueba de sol y a prueba de lluvia, que se utiliza en el ambiente al aire libre.
-
Refrigeración del gabinete: ventiladores y aire acondicionado (otra opción de refrigeración: intercambiador de calor).
-
La disposición del gabinete es razonable, lo que facilitará el acceso, fijación y puesta a tierra de los cables.
-
Todos los cables utilizados en el armario están hechos de materiales retardantes de llama.
2. 40U gabinete de baterías al aire libre personalizado IP55 fácil de ensamblar gabinete con detalles de refrigeración:
-
Material del gabinete: El gabinete está hecho de acero galvanizado, con paredes dobles, grosor de la placa exterior: 1,5 mm, grosor de la placa interior: 0,8 mm.Hay aislamiento térmico entre la pared interior y la pared exteriorEl material de aislamiento es de 20 mm PEF, coeficiente de aislamiento térmico: 0,035 W/m·K. El gabinete es de tipo montado.
-

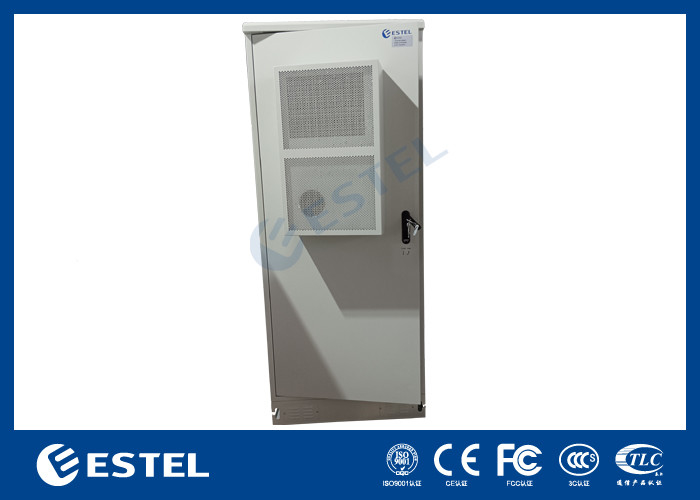

El gabinete incluye un aire acondicionado peltier y ventiladores, instalados en la puerta principal.
-

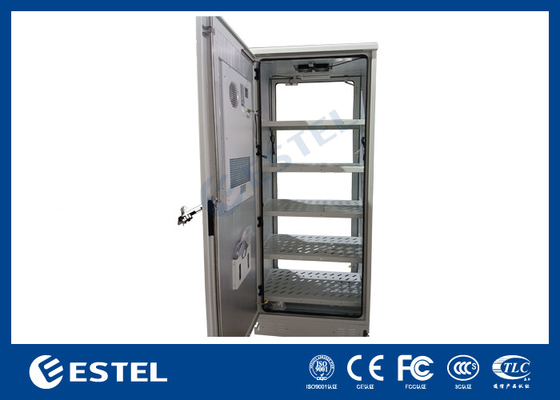

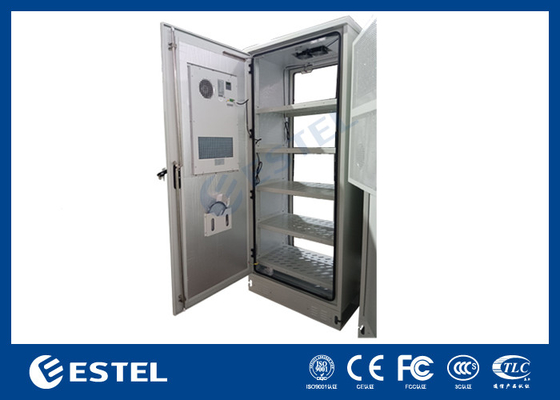

Puerta y cerradura del gabinete: El gabinete incluye una puerta frontal. La puerta del gabinete utiliza una estructura incrustada. El ángulo de apertura de la puerta es mayor que 110 ° y el dispositivo de límite de la puerta puede limitar el ángulo de apertura.La cerradura es a prueba de robo cerradura de tres puntos, el candado de apoyo.
3. 40U gabinete de baterías al aire libre personalizado IP55 fácil de ensamblar gabinete detalles rápidos:
|
Lugar de origen: Shenzhen, China (continente) |
Dimensiones exteriores: H × W × D 2100 × 900 × 700 mm |
|
Nombre de marca: ESTEL |
Estructura: pared única, con aislamiento |
|
Número de modelo:ET9070210-40U |
Diseño del gabinete: un compartimento para instalar baterías |
|
Nombre del producto: gabinete de baterías al aire libre |
Cerradura del armario: cerradura antirrobo de tres puntos |
|
Certificación: ISO9001 y IP55 |
Nivel de protección: IP55 |
|
Aplicación: estación base de telecomunicaciones al aire libre |
Entrada del cable: en la parte inferior del gabinete |
|
Material: acero galvanizado |
Iluminación: lámpara LED DC48V |
|
Aislamiento térmico: PEF |
Protección contra la puesta a tierra: barra de cobre |
|
Color: gris (suporte hecho a medida) |
Refrigerador: aire acondicionado 220VAC de 50/60 Hz |
|
Revestimiento: revestimiento en polvo exterior anticorrosivo |
Otras opciones de refrigeración: intercambiador de calor |
4. 40U gabinete de baterías al aire libre IP55 fácil de ensamblar especificaciones del gabinete:
|
Configuración |
Punto de trabajo |
Parámetro técnico |
||
|
El gabinete |
Modelo |
Se trata de un producto de fabricación de la Unión Europea. |
||
|
Nivel de protección |
Protección IP55 |
|||
|
Dimensión externa |
H2100mm × W900mm × D700mm (se puede personalizar) |
|||
|
Dimensión interna |
19 pulgadas de riel, 40U |
|||
|
El material |
Acero galvanizado, de 1,2 mm de espesor, pared única. espesor de las piezas de rodamiento: 2,0 mm |
|||
|
El aislamiento |
PEF de 20 mm |
|||
|
Revestimiento |
Revestimiento en polvo de poliéster |
|||
|
El color |
Se aplicará el procedimiento siguiente: |
|||
|
Encierra |
Sistema de bloqueo de tres puntos antirrobo |
|||
|
Las bisagras |
Las bisagras interiores |
|||
|
Opciones de instalación |
Montado en el suelo |
|||
|
Enrutamiento por cable |
Cable dentro y fuera de la parte inferior del gabinete |
|||
|
Mantenimiento |
Una puerta principal, mantenimiento frontal |
|||
|
Refrigerador |
Opciones |
Aire acondicionado |
Aire acondicionado de corriente continua |
El ventilador |
|
Capacidad de refrigeración |
Con una potencia de 1500 W |
/ |
|
|
|
Válvula de entrada |
El valor de las emisiones de CO2 |
/ |
|
|
|
Comunicación |
Se trata de un sistema de seguridad. |
/ |
|
|
|
Sensores |
Sensor de puertas |
|||
|
Las demás |
Lámparas LED para la iluminación |
|||
|
Medio ambiente |
Temperatura de trabajo |
-40 °C ~ +55 °C (+ Radiación solar) |
||
|
Temperatura de almacenamiento |
-40°C~+70°C |
|||
|
Humedad de trabajo |
5% ~ 95% ((sin condensación) |
|||
|
Altitud de trabajo |
0 ~ 4000 metros |
|||
5. Diagrama de dimensiones
6Diseño de cerradura a prueba de robo
-
La resistencia a daños de la cerradura a prueba de robo cumple los requisitos de la norma GA/T 73-1994 de cerradura antifraude mecánica de clase B, con candado de soporte.
-
Bloqueo de tres puntos
7Entrada del cable
El cable de alimentación y otros cables externos utilizan el método de cableado inferior.
8Protección de tierra
-
El armario incluye una barra de cobre de conexión a tierra con recubrimiento anticorrosión.
-
La parte metálica del armario debe estar interconectada y conectada con una barra de conexión a tierra.
-
La tierra de protección de otros equipos dentro del armario debe estar conectada a la barra de tierra.
9Conexión y sujeción
-
Utilice una conexión roscada antiabsoluto como estructura y conexión de soporte.
-
Las bisagras de las puertas utilizan el modo de bisagra interior.
10Apariencia y tratamiento de la superficie
El revestimiento de la superficie del gabinete es un revestimiento en polvo especial para exteriores, de color gris blanco (PANTONE 428C).
11. sensor de puerta, sensor de humo y lámpara LED instalar en la parte superior.
12Embalaje y envío
-
