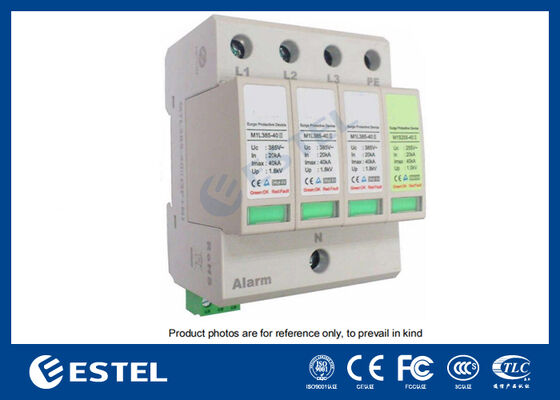

Descripción del Producto

El Dispositivo de Protección contra Sobretensiones (DPS) M1L385-40 II es un sistema de protección eléctrica de alta fiabilidad diseñado para salvaguardar equipos contra condiciones de sobretensión y picos de tensión en sistemas de distribución de energía de bajo voltaje. Este dispositivo está específicamente diseñado para aplicaciones donde la protección contra sobrecorriente y sobrecalentamiento es esencial, ofreciendo una protección robusta para sistemas eléctricos y dispositivos electrónicos sensibles.

El modelo M1L385-40 II cumple con los estándares de protección Clase C y es capaz de soportar corrientes de sobretensión de hasta 40kA (prueba de 8/20µs), lo que lo hace adecuado para su uso en sistemas de distribución de energía y equipos vulnerables a sobretensiones transitorias. Está equipado con un puerto de alarma remota (contacto sin activación), proporcionando a los usuarios capacidades de monitorización en tiempo real y alertas de posibles fallos o averías, asegurando así la integridad continua del sistema y reduciendo el tiempo de inactividad.

El dispositivo está diseñado con una base integrada para una fácil instalación y mantenimiento, típicamente montado en un riel DIN de 35mm, que es una práctica común para los cuadros eléctricos de equipos. Este método de instalación asegura que el DPS pueda fijarse de forma segura dentro del sistema sin comprometer la eficiencia general de la configuración eléctrica. El dispositivo también admite tamaños de cableado flexible que van desde 1.5 mm² hasta 25 mm² para conexiones flexibles, y hasta 35 mm² para conexiones rígidas, acomodando diversos requisitos de instalación.

Especificaciones Clave

Modelo: M1L385-40 II (3P+N)

Tensión Nominal de Trabajo:

230V/400VAC (L-N / N-PE)

Frecuencia Nominal: 48Hz a 62Hz

Tensión Máxima de Operación:

385V (L-N) / 255V (N-PE)

Corriente Nominal de Descarga (In):

20kA (L-N; N-PE)

Corriente Máxima de Descarga (Imax):

40kA (L-N; N-PE)

Nivel de Protección de Tensión (Up):

1.8kV (L-N) / 1.0kV (N-PE)

Características de Sobretensión Temporal (TOV):

5s a 385V (L-N) / 400V durante 5 segundos

1200V (L-PE) / 200ms para características de fallo

Corriente de Cortocircuito:

25kArms

Tamaño para Conexión de Terminal:

1.5mm² a 25mm² (flexible) / 35mm² (rígido)

Corriente Máxima para Puerto de Alarma:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

Grado de Ignifugidad de la Carcasa:

UL94 V-0

Grado IP:

IP20

Sistema de Monitorización de Alarma

El DPS M1L385-40 II cuenta con un puerto de alarma remota que proporciona retroalimentación en tiempo real sobre el estado operativo del dispositivo. El sistema de alarma se activa mediante contacto sin activación y ayuda a mantener la eficiencia operativa alertando a los usuarios cuando se necesita mantenimiento o reemplazo, asegurando que el tiempo de inactividad del equipo se minimice. La función de alarma remota también facilita la integración en sistemas de monitorización más grandes, mejorando la supervisión de infraestructuras críticas.

Instrucciones de Instalación

El dispositivo está diseñado para ser instalado únicamente por profesionales autorizados. Típicamente se monta en un riel DIN de 35mm dentro de un cuadro eléctrico de equipos. El DPS debe cablearse siguiendo las siguientes instrucciones:

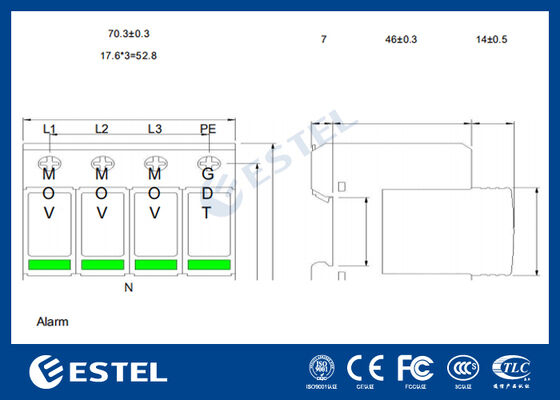

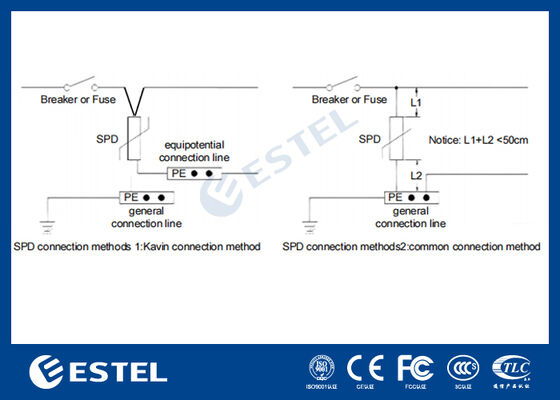

Método de conexión: Se puede utilizar una conexión paralela común para el cableado, con un cable de cobre multiconductor de hasta 16mm². La longitud total del cable de conexión no debe exceder 0.5 metros.

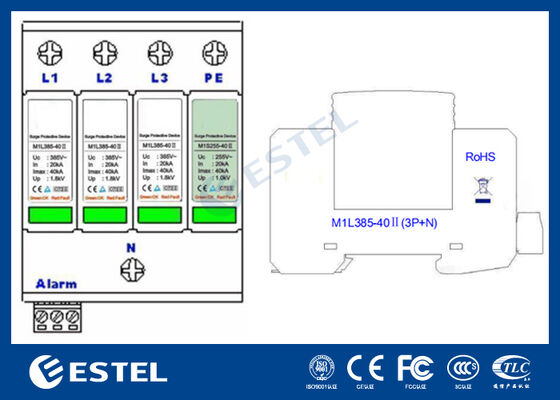

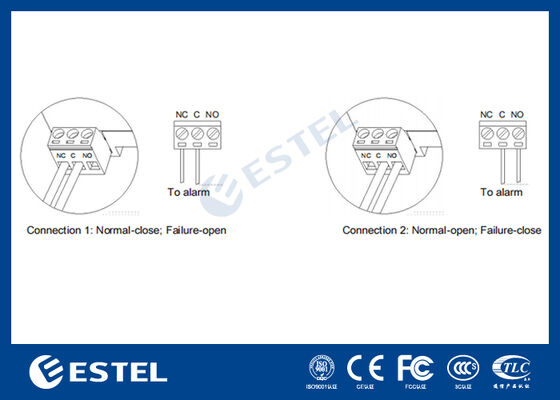

El terminal de conexión de alarma se encuentra en la parte inferior del protector. Para la monitorización remota, los usuarios deben extraer los conectores de cableado e insertar los cables de la alarma en los orificios apropiados de los conectores de cableado, luego insertar los conectores en su posición original y apretar los tornillos.

Siguiendo las instrucciones proporcionadas, el dispositivo puede integrarse en el sistema eléctrico, proporcionando una protección robusta contra picos de tensión y asegurando una operación continua y fiable.

Beneficios del Dispositivo de Protección contra Sobretensiones M1L385-40 II:

Alta Capacidad de Corriente de Sobretensión: Con una corriente de descarga máxima de 40kA, este DPS puede manejar picos de tensión y tensiones transitorias significativas, proporcionando una excelente protección para equipos sensibles.

Capacidad de Monitorización Remota: El puerto de alarma remota incorporado permite una fácil monitorización y mantenimiento, asegurando que cualquier problema pueda abordarse rápidamente.

Instalación Sencilla: La montaje en riel DIN simplifica la instalación y facilita la integración en la infraestructura eléctrica existente.

Amplio Rango de Protección de Tensión: Capaz de soportar tensiones de hasta 385V (L-N) y 255V (N-PE), lo que lo hace adecuado para una variedad de aplicaciones en sistemas de distribución de energía.

Duradero y Seguro: La carcasa ignífuga (UL94 V-0) y la protección IP20 aseguran que el dispositivo permanezca seguro y duradero en diversos entornos operativos.

Áreas de Aplicación:

Sistemas de Distribución de Energía: Protege los sistemas de energía contra condiciones de sobretensión transitoria que podrían dañar componentes sensibles.

Equipos de Telecomunicaciones: Garantiza la seguridad de los equipos de telecomunicaciones al evitar que los picos de tensión afecten el rendimiento.

Sistemas Eléctricos Industriales: Salvaguarda la maquinaria y los equipos industriales contra fallos eléctricos que podrían causar tiempo de inactividad o daños.

Sistemas de Energía Renovable: Protege los sistemas solares, eólicos y otros sistemas de energía renovable contra picos eléctricos causados por factores externos.

Resumen

El Dispositivo de Protección contra Sobretensiones M1L385-40 II ofrece una protección altamente efectiva para sistemas eléctricos y equipos sensibles contra sobretensiones, picos de tensión y fallos eléctricos. Con su alta capacidad de corriente de sobretensión, funciones de monitorización remota y fácil instalación mediante montaje en riel DIN, es una opción fiable para aplicaciones industriales, de telecomunicaciones y de distribución de energía.
