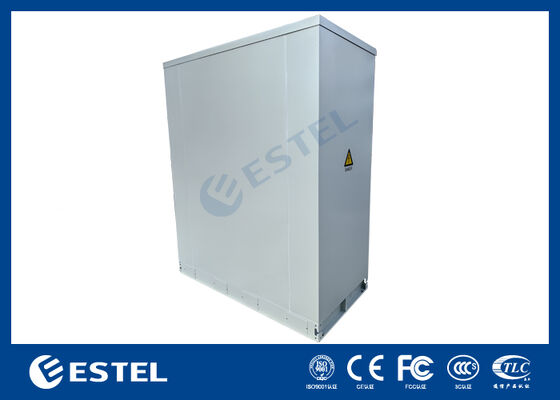

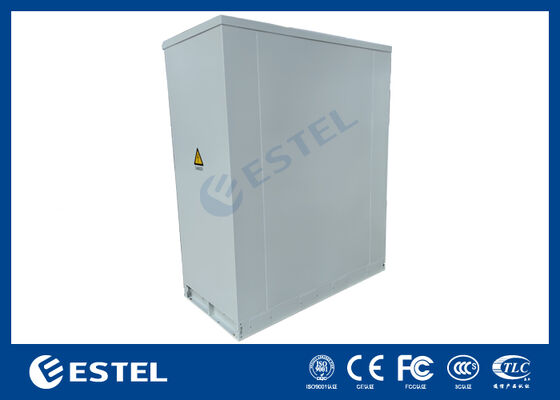

Gabinete de telecomunicaciones para exteriores de dos compartimentos 42U Gabinete de pared simple de 2400 × 1000 × 2100 mm con compartimento para baterías
Detalles del producto
Cabinet de telecomunicaciones al aire libre 42U con compartimiento para baterías
,con una longitud de banda superior a 20 mm y una longitud de banda inferior a 20 mm
,gabinete de batería exterior de pared única
Gabinete de telecomunicaciones para exteriores de dos compartimentos 42U Gabinete de pared simple de 2400 × 1000 × 2100 mm con compartimento para baterías
Descripción general
El gabinete de telecomunicaciones para exteriores de dos compartimentos y gran capacidad es un gabinete robusto y resistente a la intemperie diseñado para telecomunicaciones en exteriores, respaldo de energía, distribución de fibra e integración de equipos de red. Diseñado para sitios de comunicación medianos y grandes, este gabinete combina un diseño interno espacioso, una sólida protección ambiental y un acceso compartimentado seguro en una solución integrada.
Con un compartimiento de batería dedicado, una sección de rack de equipos estándar de 19 pulgadas y un compartimiento de distribución de fibra independiente, este gabinete permite una separación eficiente de energía, equipos activos y cableado óptico. Su estructura ampliada proporciona más espacio de instalación, aislamiento térmico mejorado y mantenimiento más sencillo, lo que la hace ideal para operadores de telecomunicaciones, infraestructura de banda ancha, sistemas de ciudades inteligentes y proyectos críticos de comunicaciones al aire libre.
Características clave
Dos compartimentos de gran capacidad

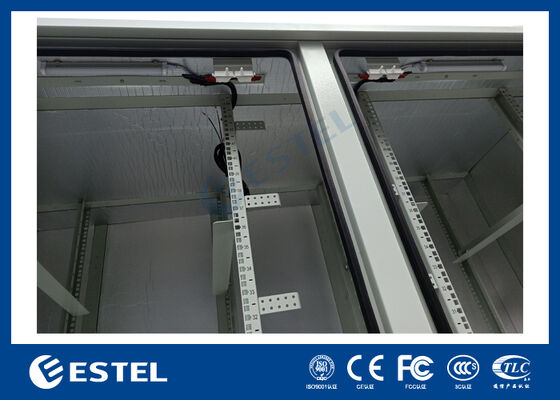

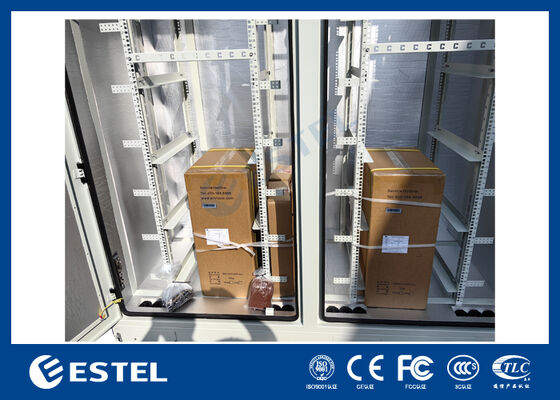

El gabinete adopta una estructura de dos compartimentos para separar diferentes funciones del sistema dentro de un gabinete. El compartimiento izquierdo está diseñado para baterías o dispositivos de energía de respaldo, el compartimiento central está configurado para equipos de telecomunicaciones montados en bastidor de 19 pulgadas y el compartimiento derecho se usa para distribución de transmisión de fibra, enrutamiento de cables o dispositivos auxiliares. Este diseño mejora la seguridad operativa, el control térmico y la eficiencia del mantenimiento.
Construcción de aluminio de doble pared
Construido con un cuerpo de aluminio de doble pared, el gabinete ofrece una fuerte resistencia a la corrosión, durabilidad estructural y peso reducido. El diseño de doble pared aislada ayuda a minimizar la ganancia de calor solar y admite condiciones de funcionamiento internas más estables, especialmente en instalaciones exteriores de alta temperatura.
Protección contra la intemperie IP55
Diseñado para funcionamiento en exteriores, el gabinete proporciona protección IP55 contra la entrada de polvo y chorros de agua. Esto lo hace adecuado para estaciones base de telecomunicaciones, nodos de comunicación en carreteras, infraestructura de servicios públicos y otras aplicaciones de campo expuestas.
Acceso seguro e independiente a la puerta

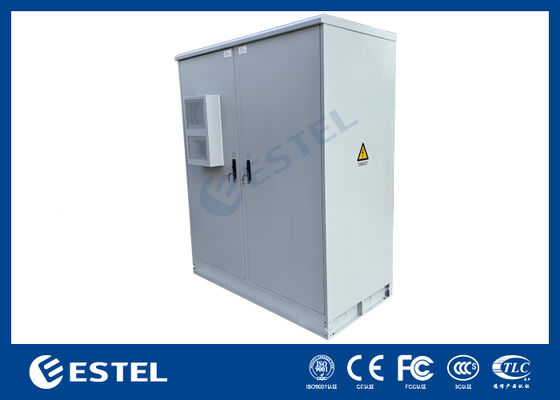

Cada compartimento está equipado con su propia puerta frontal independiente y un sistema de cierre de tres puntos. Este diseño mejora el control de acceso, mejora la seguridad del servicio y reduce el riesgo de acceso no autorizado. También se puede proporcionar soporte para candados cuando se requiere seguridad adicional en el sitio.
Refrigeración flexible y gestión de cables
El gabinete admite ventilación natural, refrigeración por ventilador, intercambiadores de calor o aires acondicionados, según los requisitos del sitio. Los puertos de entrada de cables inferiores permiten un enrutamiento ordenado de los cables de alimentación, cables de señal y cables de fibra, lo que ayuda a mantener un diseño interno limpio y organizado.
|
Especificación |
Detalles |
|
Dimensiones externas |
2400 mm (ancho) × 1000 mm (profundidad) × 2100 mm (alto) |
|
Diseño del compartimento |
Compartimento de batería + Compartimento de rack de equipos de 19" + Compartimento de distribución de transmisión de fibra |
|
Estándar de bastidor |
Rejilla de 19 pulgadas, aprox. Espacio 42U |
|
Material |
Estructura monopared de aluminio |
|
Espesor de la placa exterior |
2,0 milímetros |
|
Grosor de la placa interior |
1,0 milímetros |
|
Aislamiento Térmico |
Aislamiento térmico PEF de 20 mm. |
|
Clasificación de protección |
IP55 |
|
Configuración de la puerta |
2 puertas de entrada independientes |
|
Sistema de bloqueo |
Cerradura antirrobo de 3 puntos, compatible con candado |
|
Entrada de cables |
Entrada de cable inferior |
|
Tipo de montaje |
Montado en el suelo |
|
Acabado superficial |
Recubrimiento en polvo para exteriores |
|
Color |
RAL7035 Gris claro |
|
Toma de tierra |
Sistema de puesta a tierra integrado/barra de puesta a tierra de cobre |
|
Opciones de enfriamiento |
Refrigeración por ventilador/intercambiador de calor/aire acondicionado opcional |
|
Temperatura de funcionamiento |
-40°C a +55°C |
|
Humedad relativa |
5% a 100% |
Estructura del producto y configuración interna
Compartimento izquierdo: sección de batería
Esta sección está diseñada para baterías de respaldo, sistemas de alimentación de CC o componentes de almacenamiento de energía relacionados. Al separar físicamente las baterías de los equipos de telecomunicaciones activos, el gabinete ayuda a reducir la interacción térmica y mejora la seguridad operativa.
Compartimento Derecho – Sección de Distribución de Transmisión de Fibra
El compartimento derecho está configurado para paneles de conexión de fibra, bandejas de empalme, accesorios de gestión de cables y componentes de enrutamiento de señales. Esta área de fibra dedicada admite una organización de cables más limpia y ayuda a reducir la interferencia entre los sistemas ópticos y de energía.
Consideraciones de instalación
Instalación montada en el piso para estabilidad en exteriores
Debido a su mayor tamaño y mayor capacidad, este gabinete está diseñado para instalación en piso. Se recomienda una base de concreto estable o una plataforma de acero para garantizar la seguridad estructural y la confiabilidad en exteriores a largo plazo.
Configuración de refrigeración adecuada
Para equipos de telecomunicaciones de alta carga o implementaciones en climas cálidos, se recomienda el enfriamiento activo, como acondicionadores de aire de CC o intercambiadores de calor. Para aplicaciones de carga más liviana, la ventilación filtrada o la refrigeración asistida por ventilador pueden ser suficientes según los requisitos internos de disipación de calor.
Enrutamiento de cables y separación de compartimentos
La entrada de cables inferior debe planificarse con antelación para separar los cables de alimentación, los cables de conexión a tierra, los cables de comunicación y las fibras ópticas. El enrutamiento adecuado mejora la seguridad, el acceso para mantenimiento y la confiabilidad a largo plazo.
Aplicaciones
Estaciones base de telecomunicaciones
Ideal para sitios al aire libre 4G y 5G que requieren respaldo de batería, equipos de comunicación montados en bastidor y administración de fibra en un gabinete integrado.
Acceso a Fibra y Redes de Banda Ancha
Adecuado para puntos de distribución de fibra, nodos de transmisión de acceso y sitios de expansión de redes exteriores donde la gestión organizada de cables y la protección contra la intemperie son esenciales.
Infraestructura de ciudad inteligente
Se puede utilizar para sistemas de tráfico, control de iluminación inteligente, backhaul de vigilancia, puntos de acceso a redes públicas y otras infraestructuras digitales exteriores.
Sistemas de comunicación industriales y de servicios públicos.
Una solución práctica para empresas de servicios públicos de energía, proyectos de energía renovable, redes de transporte y nodos de comunicación industrial que requieren alojamiento seguro para equipos en exteriores.
-
