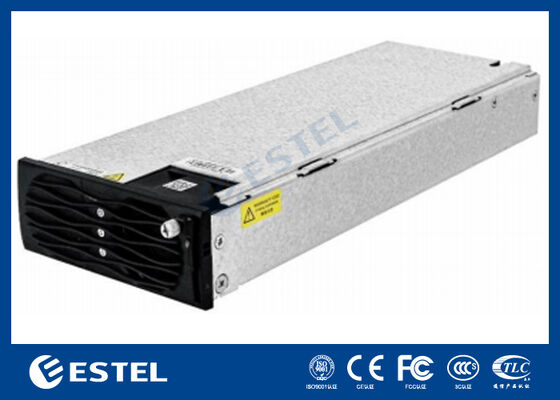

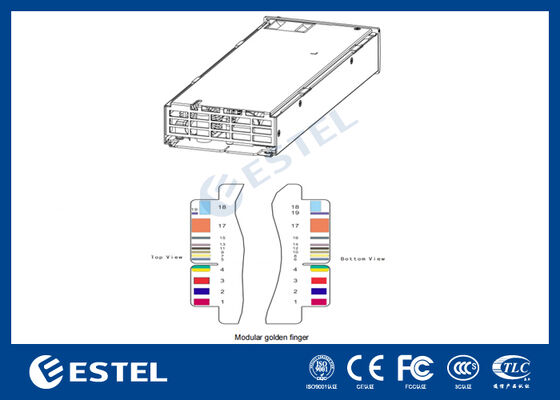

Módulo de inversor de comunicación con 3 puertos y monitoreo inteligente para la gestión de la red

Resumen del producto

ElModulo de inversor de comunicación IP123000G2Aestá construido contres puertos: entrada AC, salida AC y entrada/salida DCSu objetivo principal es mantener un suministro de CA estable a cargas críticas mediante la selección inteligente de la fuente de energía disponible:

• Cuando la corriente alterna de servicio sea normal:El módulo procesa el suministro de CA a través de la rectificación y proporciona unSalida de CAa la carga.

• Cuando no esté disponible el CA de servicio:el módulocambia automáticamente a entrada de CCy convierte la energía de CC enSalida de CA, garantizando la continuidad de la energía para los equipos esenciales (la estrategia de conmutación depende de la configuración del sistema).

Cumple con las normas eléctricas pertinentes y las regulaciones de la industria, y proporcionaGestión de la red + control inteligenteEl programa de investigación de la UE para el desarrollo de las tecnologías de la información y la comunicación (TIC) se ha desarrollado en el marco del programa de investigación de la UE.funcionamiento paralelo de hasta 3 módulos, lo que permite la expansión de la capacidad y diseños de mayor disponibilidad.

Características clave

• Transmisión automática de la fuente de CA/CC:Operación de CA primero con inversión de reserva de CA cuando el CA falla, reduciendo el riesgo de tiempo de inactividad.

• Diseño integrado de tres puertos:La entrada/salida de CA y la entrada/salida de CC en un solo módulo simplifica la integración y el mantenimiento del sistema.

• Gestión de la red y monitoreo inteligente:visibilidad remota del estado de funcionamiento, de las alarmas y de los parámetros clave (los elementos exactos dependen del protocolo y del sistema de vigilancia).

• Cumplimiento de las normas + preparación EMC:Diseñados para cumplir con las normas eléctricas y los requisitos de la industria, adecuados para el despliegue en el ámbito de las telecomunicaciones.

• Función paralela de hasta 3 módulos:admite el uso compartido de la carga y la arquitectura de potencia escalable; puede utilizarse para redundancia (por ejemplo, N + 1) dependiendo del diseño del sistema.

• Capacidad para entornos adversos:amplios rangos de temperatura/humedad y adaptabilidad a la altitud para sitios al aire libre e instalaciones periféricas.

Principales especificaciones

Condiciones ambientales

• Temperatura de funcionamiento: -20 °C a +75 °C (potencia reducida de 45°C a 75°C)

• Temperatura de almacenamiento: -40 °C a +75 °C

• Humedad relativa: 5% a 95% de Hg,no condensadas

• Alturas: ≤ 4000 m (la temperatura disminuye en 1°C por cada 200 m de altitud como referencia para la adaptación a la gran altitud)

Entrada eléctrica (de una sola fase)

• Modo de entrada: En el caso de las empresas de servicios de telecomunicaciones:(entrada de una sola fase)

• Rango de voltaje de entrada: Entre 176 y 265 VAC

• Voltado de entrada nominal: 220 Vac

• Válvula de entrada máxima: 300 VAC

• Corriente de entrada máxima: 22 A

• Inicio de corriente de entrada: ≤ 15 A

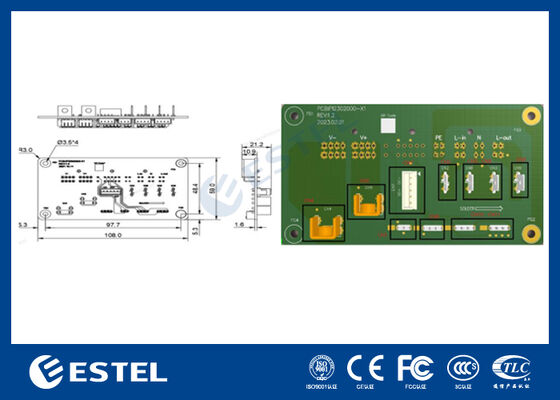

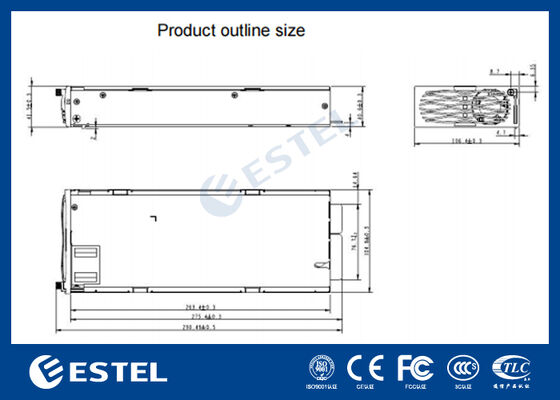

Nombres de salida (tensión/frecuencia de salida CA, rango de bus de CC, eficiencia, protecciones, tipo de interfaz de comunicación, dimensiones, peso,método de refrigeración) debe confirmarse en la ficha de datos/placa de identificación oficial.

Escenarios típicos de aplicación

• Sitios de telecomunicaciones / estaciones base:garantizar el suministro ininterrumpido de CA para el equipo de transmisión, los interruptores, los enrutadores y los controladores de sitio.

• Infraestructura de red y periférica:Las micro salas de datos, los gabinetes de borde, los nodos distribuidos, especialmente cuando la monitorización remota reduce las visitas in situ.

• Redes privadas y comunicaciones industriales:En el caso de los transportes ferroviarios, las redes de seguridad pública/de emergencia, las comunicaciones entre las empresas de electricidad y las empresas de servicios públicos, donde la continuidad y el cumplimiento sean importantes.

• Cargas críticas con apoyo de batería:sistemas que utilizan cadenas de baterías de CC o bus de CC para la energía de respaldo, que requieren una conversión fiable de CC a CA durante las interrupciones de la red.

Instalación y funcionamiento paralelo (guía práctica)

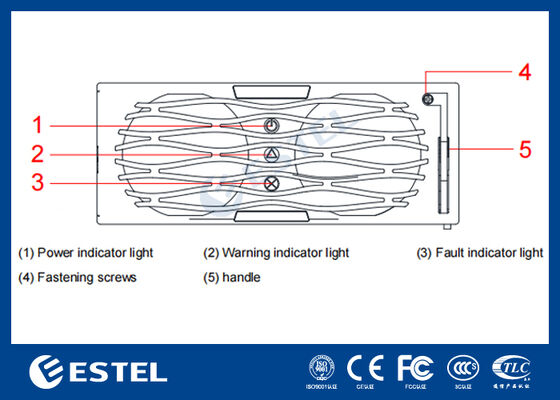

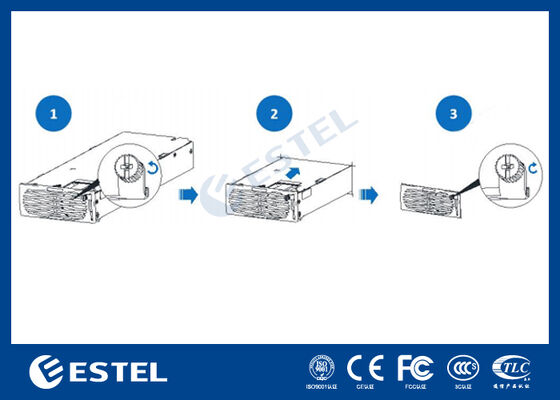

Ubicación de montaje:Los sistemas de ventilación deben estar equipados con una cámara de control de temperatura, que normalmente se instalan en el interior de un bastidor de alimentación de telecomunicaciones.Utilice los rieles/agujeros de montaje y las especificaciones de par definidas por el fabricante.

Principios de cableado (mejores prácticas típicas):

1. Proporcionar una protección conforme aguas arriba deEntrada de CA(interruptor/seguro y conexión a tierra).

2. ConectarSalida de CAal bus de carga protegido o a la unidad de distribución.

3. ConectarEntrada/salida de corriente continuaal sistema de bus o batería de CC por polaridad y requisitos de dimensionamiento del cable.

4. Utilizaciónpuesta a tierra confiabley cables de seguimiento/comunicación de rutas con blindaje y separados de los cables de alimentación para reducir el EMI.

Funcionamiento paralelo (hasta 3 módulos):

• Utilice el mismo modelo/versión para conjuntos paralelos.

• Seguir las normas de cableado y direccionamiento paralelo/de comunicación especificadas (si procede).

• Mantenga las longitudes de los cables y la impedancia lo más consistentes posible para apoyar una distribución estable de la carga.

• Considerar la planificación de la redundancia (por ejemplo, margen de capacidad o N+1) basada en la criticalidad del sitio.

Notas operativas / Precauciones

• Deshidratación por encima de 45 °C:En los lugares calientes, evitar el funcionamiento sostenido a plena carga sin un flujo de aire suficiente; mantener los filtros/radiadores limpios.

• Requisito de humedad no condensante:evitar la condensación en ambientes con grandes fluctuaciones de temperatura; considerar los calentadores de gabinete/deshumidificación si es necesario.

• Consideraciones de gran altitud:reducción de los impactos de la refrigeración por la densidad de aire; margen de potencia de reserva y validación del rendimiento térmico cerca de los 4000 m.

• Protección contra las fluctuaciones de la red y las sobretensiones:si el suministro puede acercarse300 VACo es propenso a los rayos, debe implementar una protección adecuada contra sobretensiones y un acondicionamiento de potencia aguas arriba.
