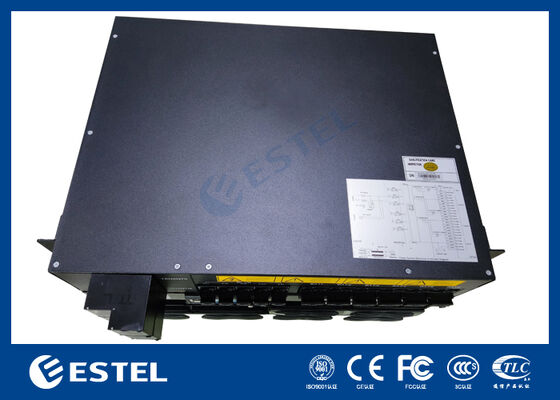

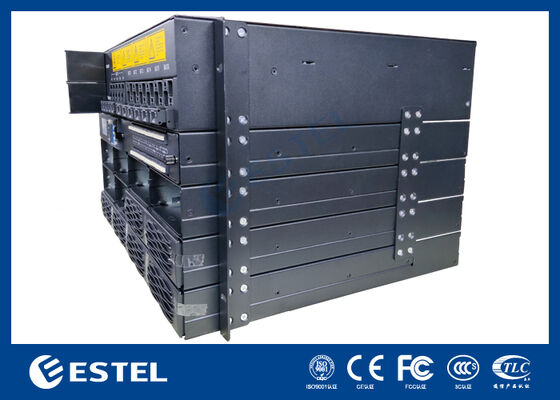

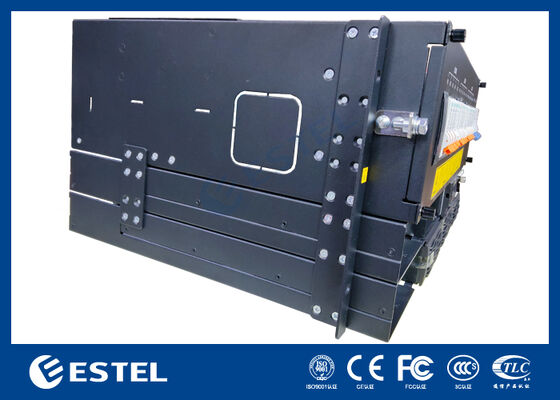

Sistema de distribución de energía de corriente continua modular de 19 pulgadas para redes de telecomunicaciones con entradas de batería y monitoreo integrado
Detalles del producto
Sistema de alimentación de corriente continua modular de 19 pulgadas
,Distribución de energía de telecomunicaciones con entradas de baterías
,sistema de energía de telecomunicaciones de monitoreo integrado
Sistema modular de distribución de energía CC de 19 pulgadas para redes de telecomunicaciones con entradas de batería y monitoreo integrado
Descripción del producto del sistema de distribución de energía CC
El sistema modular de distribución de energía CC de 19 pulgadas está diseñado para aplicaciones de telecomunicaciones donde la distribución de energía CC centralizada y confiable es esencial. Ideal para gabinetes de telecomunicaciones, salas de comunicaciones y centros de datos, el sistema admite la distribución de energía para una amplia gama de equipos de telecomunicaciones. La unidad ofrece salidas de alimentador modulares, entradas de batería y está equipada con un controlador para un fácil monitoreo y control.
Características clave del sistema de distribución de energía CC
-
Alta capacidad de potencia: Diseñado para manejar aplicaciones de telecomunicaciones exigentes con distribución de energía de alta eficiencia.
-
Diseño modular: Configuraciones flexibles con múltiples salidas de alimentador de CC y entradas de batería para redundancia.
-
Monitoreo integrado: el controlador incorporado proporciona información en tiempo real sobre el estado de energía, las alarmas y el estado del sistema.
-
Diseño de acceso frontal: simplifica el cableado, el servicio y el mantenimiento continuo sin retirar la unidad del bastidor.
-
Puertos de comunicación: Incluye puertos LAN y RS485 para monitoreo remoto y comunicación de datos.
Especificaciones técnicas del sistema de distribución de energía CC
|
Artículo |
Especificación |
|
Modelo |
Sistema de distribución de energía CC modular de 19 pulgadas |
|
Tipo de producto |
Sistema de distribución de energía CC modular montado en bastidor |
|
Tipo de instalación |
Instalación en rack o gabinete de 19 pulgadas |
|
Estructura del chasis |
Chasis metálico de perfil bajo con diseño de acceso frontal |
|
Capacidad de potencia nominal |
8 kW a 21 kW (según configuración) |
|
Voltaje de entrada (CA) |
176–300 V CA (entrada de amplio rango para mayor flexibilidad) |
|
Voltaje de salida (CC) |
−48 V CC (voltaje de telecomunicaciones estándar) |
|
Cantidad de salida del alimentador |
8 salidas de alimentador, etiquetadas F1 a F8 |
|
Cantidad de entrada de batería |
2 entradas de batería, etiquetadas BAT1 y BAT2 |
|
Etiqueta de desconexión de carga |
1 posición marcada como BLVD |
|
Interfaz del controlador |
Pantalla LCD integrada con LED de estado y teclas de operación |
|
Teclas del controlador |
4 teclas: ESC, ARRIBA, DN, ENT |
|
Puertos de comunicación |
1 puerto LAN, 1 puerto RS485 para comunicación remota |
|
Terminales de entrada digitales |
7 terminales DI, etiquetados DI 1–7 |
|
Terminales de salida digitales |
6 terminales DO, etiquetados DO 1–6 |
|
Marcado de señal auxiliar |
Marcas para 12 V, TEMP, BAT1, BAT2, ENV, SPD |
|
Bloque de terminales de señal |
Incluye bloque de terminales RS485+ / RS485- |
|
Enfriamiento |
Sistema de refrigeración por aire eficiente para entornos de alta temperatura. |
|
Diseño de distribución frontal |
Secciones para alimentador, batería, controlador y terminal integrados en un panel frontal |
|
Hardware de montaje |
Se incluyen orejas de rack para una instalación segura en gabinetes de telecomunicaciones. |
|
Acceso Mecánico |
Operación frontal para facilitar el mantenimiento y las actualizaciones |
Directrices operativas del sistema de distribución de energía CC
-
Instalación: Monte el sistema de distribución de energía CC en un bastidor de 19 pulgadas utilizando los soportes de montaje laterales proporcionados.
-
Conexiones del alimentador: Conecte las salidas del alimentador de CC al equipo a través de los terminales F1 a F8 según el diseño de su instalación.
-
Integración de la batería: asegúrese de que la polaridad sea adecuada al conectar las entradas BAT1 y BAT2 a las cadenas de baterías de respaldo.
-
Monitoreo remoto: utilice la interfaz LAN o RS485 para vincular el sistema a una plataforma de monitoreo remoto para alertas en tiempo real y seguimiento del rendimiento.
-
Cableado de señal: Las señales externas (p. ej., DI, DO, TEMP, BAT, ENV) deben cablearse a través del bloque de terminales de señal dedicado para fines de monitoreo.
-
