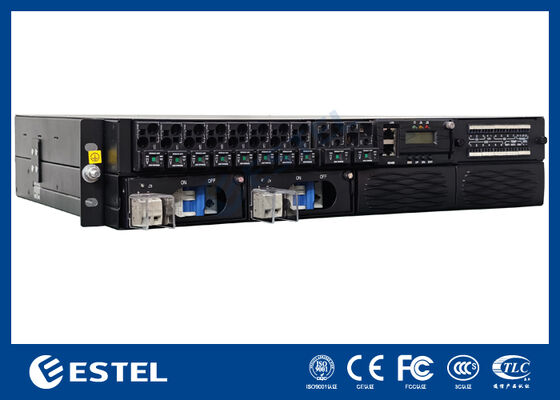

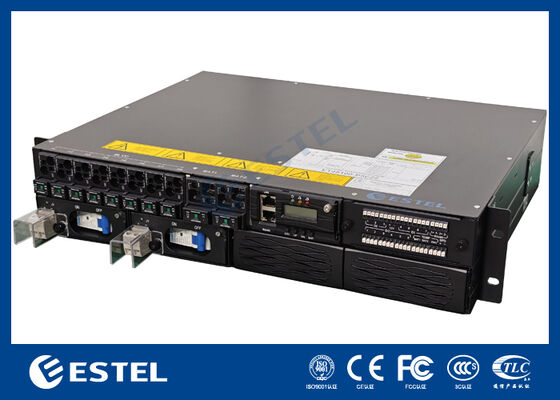

Unidad de alimentación de corriente continua de montaje en bastidor delgado para gabinetes de telecomunicaciones y salas de equipos de red con carcasa metálica cerrada
Descripción del producto de la unidad de alimentación en CC
La unidad de alimentación de corriente continua Slim Rack Mount está diseñada específicamente para gabinetes de telecomunicaciones, salas de equipos de red e infraestructura de comunicación donde la instalación compacta, la protección mecánica,y una disipación de calor fiable son esencialesLa unidad está alojada en un chasis metálico de perfil bajo y está equipada con soportes de montaje laterales para garantizar una instalación segura en bastidores de 19 pulgadas.
La llave Características de la unidad de alimentación de corriente continua
Diseño delgado de montaje en bastidor: 1U de altura garantiza un uso eficiente del espacio del bastidor.
-
Revestimiento de metal reforzado: una carcasa de metal resistente protege los componentes internos y el cableado de daños físicos.
-

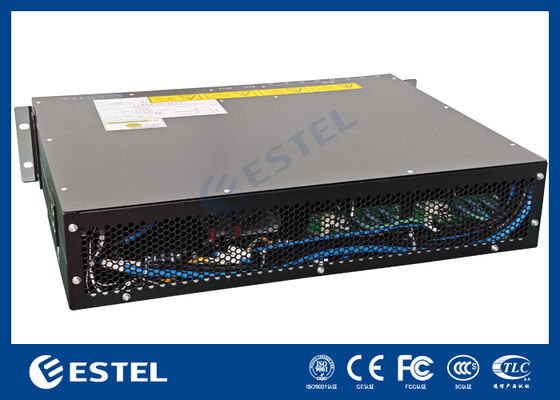

Ventilación trasera eficiente: el panel de malla de panal de abejas posterior permite un flujo de aire óptimo para disipar el calor y mejorar el enfriamiento.
-

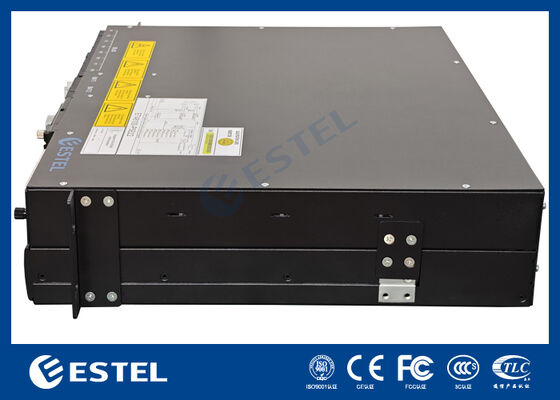

Brackets de montaje lateral: instalación segura en soportes estándar de 19 pulgadas.
-
Capa fija por tornillo: ensamblaje estable, con fácil acceso para el mantenimiento.
-
Estructura personalizable: adaptable a los diferentes requisitos del proyecto.
-
Diseño interno organizado: Cable claro para un cableado seguro y eficiente.
Especificaciones técnicas de la unidad de alimentación en CC
|
Punto de trabajo
|
Especificación
|
|
Tipo de producto
|
Unidad de alimentación de corriente continua delgada montada en bastidor
|
|
Tipo de recinto
|
Chasis metálico de perfil bajo con carcasa cerrada
|
|
Factor de forma
|
1U montado en bastidor
|
|
Las dimensiones
|
482.0 mm (W) x 250.6 mm (D) x 44.45 mm (H)
|
|
Peso
|
3.5 kg
|
|
Entrada de CA
|
Las partidas de las máquinas de la categoría M1 y M2
|
|
Voltado de salida de corriente continua
|
-48 V de corriente continua
|
|
Potencia de salida nominal
|
Hasta 1,5 kW
|
|
Protección de los MCB
|
MCB múltiples para protección contra sobrecargas y protección contra cortocircuitos
|
|
Módulos de DSP
|
Dispositivos de protección contra sobretensiones (SPD) para protección contra sobretensiones eléctricas
|
|
Los sujetadores de montaje
|
Aparatos de montaje lateral para la instalación segura de racks
|
|
Fijación de la cubierta
|
Cubierta superior fijada con varios tornillos para un montaje estable
|
|
Diseño interno
|
Enrutamiento organizado de cables para un cableado claro y seguro
|
|
Temperatura de funcionamiento
|
-20 °C a +70 °C
|
|
Temperatura de almacenamiento
|
-40 °C a +85 °C
|
|
Humedad
|
No condensante del 5% al 95%
|
|
Interfaz de comunicación
|
Opcional SNMP, RS485, LAN para el monitoreo remoto
|
Directrices de funcionamientode la unidad de alimentación de corriente continua
Montar de forma segura la unidad de alimentación de corriente continua de montaje de bastidor delgado en un bastidor de 19 pulgadas utilizando los soportes de montaje laterales proporcionados.
Asegúrese de que hay un espacio libre suficiente alrededor del panel de ventilación trasero para permitir un flujo de aire óptimo y una disipación de calor durante el funcionamiento.
Conectar el cable de entrada CA a la fuente de alimentación de 220 VAC.
Asegurar una polaridad adecuada al conectar la salida de corriente continua de -48 V al equipo de telecomunicaciones o de red.
Asegúrese de que todos los cables estén correctamente encaminados y asegurados dentro de la unidad para evitar daños.
Confirmar la correcta instalación y las calificaciones de los MCB para cada circuito de alimentación y garantizar que los módulos SPD estén instalados para la protección contra sobretensiones.
Prueba de los MCB después de su instalación para asegurarte de que la protección contra sobrecarga y cortocircuito funcionen como se espera.
La unidad está equipada con interfaces de comunicación como LAN, RS485 y SNMP para la integración con sistemas de monitoreo remoto.
Configurar los ajustes de comunicación para vincular el sistema a una plataforma de monitoreo centralizada para el diagnóstico en tiempo real.
Inspeccione regularmente los componentes internos y el cableado para asegurarse de que no haya conexiones sueltas.
Limpie periódicamente el panel de ventilación trasero y las salidas de aire para mantener un enfriamiento eficiente y evitar el sobrecalentamiento.
Verifique regularmente el estado del MCB para garantizar su correcto funcionamiento y reemplace los módulos de protección dañados.
