Sistema de alimentación de rectificador estándar de 19 pulgadas de 2U, entrada AC, salida DC para gabinete de telecomunicaciones

Sistema Rectificador de Potencia Estándar de 19 Pulgadas 2U con Entrada CA y Salida CC para Gabinete de Telecomunicaciones

1. Introducción al Sistema Rectificador de Potencia Estándar de 19 Pulgadas 2U con Entrada CA y Salida CC para Gabinete de Telecomunicaciones:

El Sistema Rectificador de Potencia Estándar de 2U ha sido diseñado específicamente para satisfacer la demanda de soluciones de energía de mayor densidad y más compactas. Es adecuado para aplicaciones que requieren una fuente de alimentación ampliable, de fácil servicio y fiable, que encaje en un espacio mínimo.

El M45D65B consta de una unidad de distribución, un módulo rectificador, un módulo de conversión y un módulo de monitorización. El estándar se muestra en la siguiente tabla:

2. Detalles Rápidos del Sistema Rectificador de 24KW U:

3. Característica del Producto

• Compensación Activa del Factor de Potencia: El módulo rectificador utiliza tecnología de compensación activa del factor de potencia, logrando un factor de potencia de 0.99.
• Amplio Rango de Voltaje de Entrada CA: El rango de operación normal para el voltaje de entrada CA es amplio, de 90 a 290V para monofásico (y de 323V a 480V para trifásico).
• Alta Eficiencia: El módulo rectificador emplea tecnología de conmutación suave de puente completo, con una eficiencia de hasta el 96%.
• Gestión Inteligente de Baterías: Las características incluyen protección contra apagado de carga y protección contra bajo voltaje de batería (LVLD + LVBD), así como apagado secundario (a través de un interruptor de potencia secundario). Soporta funciones como compensación de temperatura, ecualización automática y control de carga flotante, regulación automática de voltaje, cálculo de capacidad de batería y pruebas de batería en línea.
• Tecnología Hot-Swappable: El módulo rectificador soporta hot-swapping no destructivo, permitiendo un reemplazo fácil de conectar y usar en menos de 1 minuto.
• Diseño en Red: Ofrece múltiples interfaces de comunicación (como RS485 y contactos secos) para una red flexible, permitiendo monitoreo local y remoto en tiempo real con operación desatendida.
• Protección contra Rayos: Diseñado con protección contra rayos tanto en el lado CA como en el CC, lo que lo hace adecuado para su uso en áreas propensas a tormentas eléctricas.
• Protección contra Fallos y Alarmas: Soporta funciones de protección contra fallos y alarmas para mejorar la fiabilidad del sistema.
• Mantenimiento Fácil de Usar: El diseño permite la instalación en pared, ahorrando espacio de manera efectiva y simplificando el mantenimiento.
• Baja Radiación: Incorpora un diseño avanzado de compatibilidad electromagnética para garantizar niveles de radiación ultrabajos.

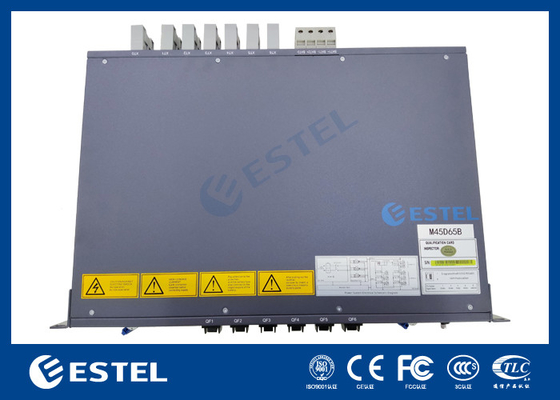

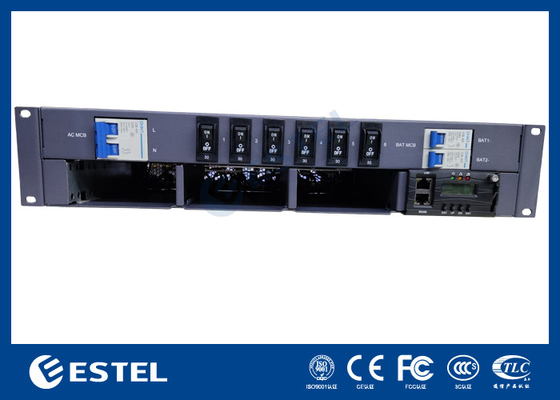

4. Imágenes del sistema rectificador:

5. Imágenes del módulo rectificador:

6. Imágenes del embalaje:
