ET48300-005 Sistema de alimentación integrado para suministro de energía ininterrumpido y gabinete exterior

ET48300-005 Sistema de Alimentación Embebido para Suministro Ininterrumpido y Gabinete Exterior

Introducción al Sistema de Alimentación DC Embebido ET48300-005

La fuente de alimentación del sub-rack ET48300-005 presenta un diseño compacto de 5U de altura para satisfacer las necesidades de aplicaciones críticas de transmisión de fibra y microondas, dispositivos de acceso y switches. El sistema tiene una capacidad de potencia máxima de 300A, con MCBs de CA, batería y carga. Los cables son accesibles desde el frente con MCBs y barras colectoras.

Características Principales

• Ancho Estándar de 19 pulgadas: Asegura la compatibilidad para un uso amplio.
• Altura Compacta de 5U: Ahorra espacio y reduce los costos de instalación.
• Operación y Acceso de Cableado Frontal: Proporciona atractivo estético y mantenimiento seguro.
• Gestión Avanzada de Baterías: Extiende la vida útil de la batería y ofrece varios puertos de comunicación (RS485, puerto de internet, contactos secos) para redes flexibles y monitoreo remoto.
• Rectificador y Controlador Intercambiables en Caliente: Permite un mantenimiento fácil y rápido en línea.
• Amplio Rango de Voltaje de Entrada (85-300Vac): Se adapta a diversas condiciones de la red eléctrica.

Escenarios de Aplicación

• Estaciones base inalámbricas
• Redes de transmisión
• Redes de comunicación para empresas

Especificaciones

Distribución de CA

• Modo de Entrada: Monofásico 220VAC
• Capacidad de Entrada: 1 × 100A/2P
• Frecuencia de Entrada: 45~65Hz (valor nominal: 50Hz/60Hz)
• SPD de CA: 20kA/40kA, 8/20μs

Distribución de CC

• Voltaje de Salida: -43 a -58VDC (valor nominal: -53.5VDC)
• Capacidad Máxima: 18kW
• Interruptor de Batería: 2 × 125A (1 polo)
• Interruptores de Carga:
  • LVD: 32A (1 polo) × 2 + 40A (1 polo) × 2 + 63A (1 polo) × 3
  • BLVD: 6A (1 polo) × 2 + 10A (1 polo) × 2 + 16A (1 polo) × 2
• Voltaje de Entrada del Rectificador: 85VAC a 300VAC (nominal 220VAC)
• Eficiencia: >96%
• Potencia Nominal: 3000W (176~300VAC)
• Temperatura de Trabajo: -40℃ a +75℃ (salida completa por debajo de 50℃)
• Dimensión: 106.5mm(An) × 286mm(Pr) × 41.5mm(1U/Al)
• Peso: ≤2kg
• Modo de Enfriamiento: Enfriamiento forzado
• Factor de Potencia: ≥0.99
• THD: ≤5%

Controlador

• Entrada de Señal: 4 AI (3 temp. de batería, 1 temp. ambiente), 7 DI (SPD, 6 DI comunes)
• Salida de Alarma: 6 contactos secos
• Puerto de Comunicación: RS485, SNMP
• Modo de Pantalla: LCD

Entorno

• Temperatura de Operación: -40℃ a +75℃ (salida completa por debajo de 50℃)
• Temperatura de Almacenamiento: -40℃ a +70℃
• Humedad de Operación: 5% a 95% (sin condensación)
• Altitud: 0 a 3000m (Para altitudes entre 2000m y 3000m, la temperatura máxima de operación disminuye 1℃ por cada 200m de aumento en altitud.)

Esta descripción general proporciona una comprensión completa del sistema de alimentación DC embebido ET48300-005, diseñado para la fiabilidad y eficiencia en diversas aplicaciones de telecomunicaciones.

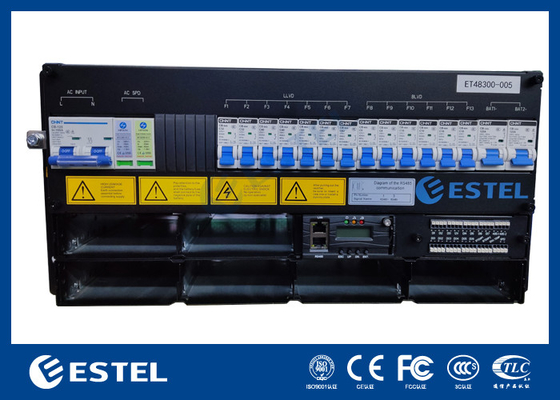

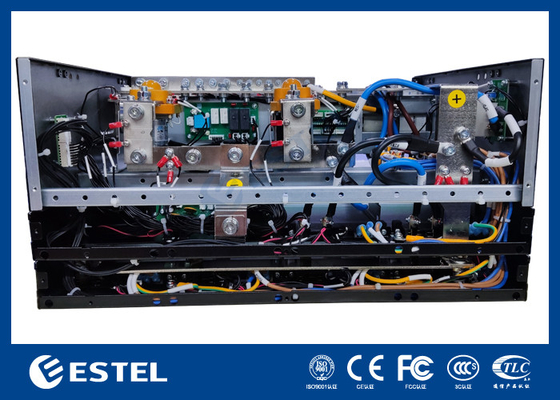

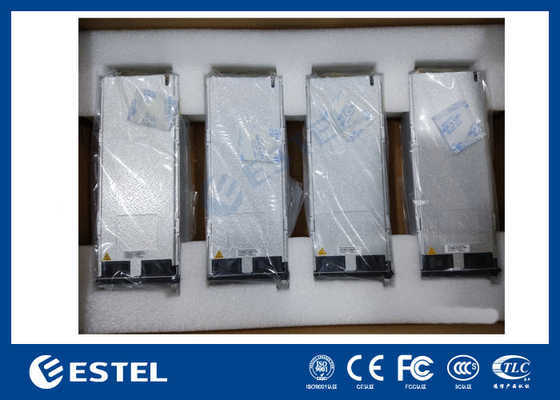

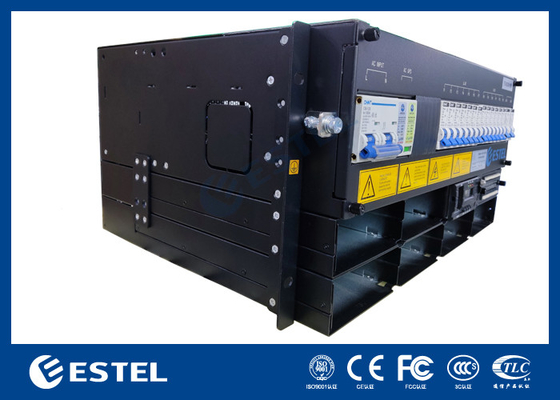

Imágenes del Sistema de Alimentación Embebido ET48300-005:
