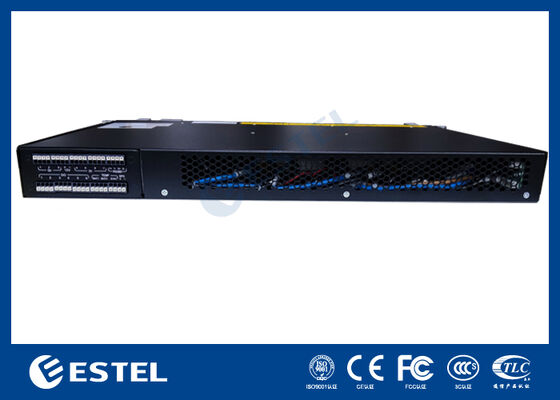

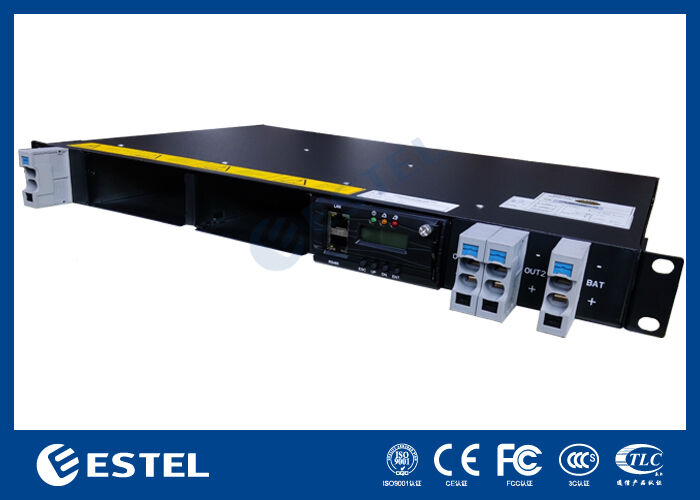

Sistema rectificador de telecomunicaciones para telecomunicaciones con gestión y control remotos

Resumen del producto

El ET4860-M3I21El sistema de alimentación de rack de CC proporciona una solución de alimentación de CC de alta capacidad y resistente diseñada específicamente para infraestructura de telecomunicaciones, operaciones de centros de datos,y aplicaciones industriales que requieren una distribución fiable de energía de CC. Acepta una entrada monofásica de 220 VAC y ofrece una salida de CC estable ajustable entre 43VDC y 58VDC, con un punto de funcionamiento nominal de 53,5VDC.Este sistema soporta de forma fiable las instalaciones de gran demanda, logrando una eficiencia de conversión de energía superior al 96%.

Con un diseño modular y redundante, el sistema admite hasta 2*3000W de módulos rectificadores configurados para N+1 de redundancia, con cada módulo compacto con un peso inferior a 2 kg.Los rectificadores utilizan refrigeración por aire forzado, lograr un factor de potencia cercano a la unidad (≥ 0,99), y mantener una baja distorsión armónica total (THDi ≤ 5%) para una conversión de energía eficiente y limpia.y protección de entrada IP20, el chasis montable en rack 1U enfatiza la seguridad operativa, la facilidad de servicio y la integración directa en gabinetes estándar de 19 pulgadas.

El sistema

• Dimensión: 482,0 ((W) × 350,0 ((D) × 1U ((H)

• Peso: ≤ 10 kg (sin rectificadores)

• Modo de refrigeración: refrigeración natural

• Modo de instalación: Instalado en un bastidor de 19 pulgadas o dentro del armario

• Modo de cableado: entrada superior y salida superior

• Modo de mantenimiento: mantenimiento frontal, cambio de grado del módulo de apoyo

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada:Las partidas de las máquinas de la categoría M1 y M2

• La frecuencia de entrada es de 4566 Hz, el valor nominal es de 50Hz/60Hz.

Distribución de CC

• La tensión de salida es de ¥43 ~ ¥58VDC, valor nominal: ¥53,5VDC.

• Capacidad máxima:6kW ((2*3kw, redundancia N+1)

• Los interruptores de la batería: 1U terminal de inserción*2

• Las demás:- ¿ Qué pasa?1U terminal de inserción*2

Rectificador

• Válvula de entrada:El valor de las emisiones de CO2 de los combustibles fósiles de combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles de combustibles fósiles.

• Eficiencia: > 96%

• Potencia nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamiento: ∼40 °C ~ +75 °C (pleno de salida por debajo de 50 °C)

• Dimensión: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Peso: ≤ 2 kg

• Modo de enfriamiento: enfriamiento forzado

• Factor de potencia: ≥ 0.99

• THD: ≤ 5%

• Producción de corriente continua: 43 ~ 58VDC, con un valor nominal de 53,5VDC, máximo 55A

El controlador

• Entrada de la señal: 3 AI (3 temperatura ambiente), 7 DI

• Salida de alarma: 6 contacto en seco

• Puerto de comunicación: RS232/485, SNMP

• Modo de muestra: LCD

Medio ambiente

• Temperatura de funcionamiento: 40 °C ~ + 65 °C (producción total por debajo de 50 °C)

• Temperatura de almacenamiento: 40 °C ~ + 70 °C

• Humedad de funcionamiento: 5% ~ 95% (no condensante)

• Altitud: 0 ~ 3000 m (Si la altitud se encuentra entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m.)
