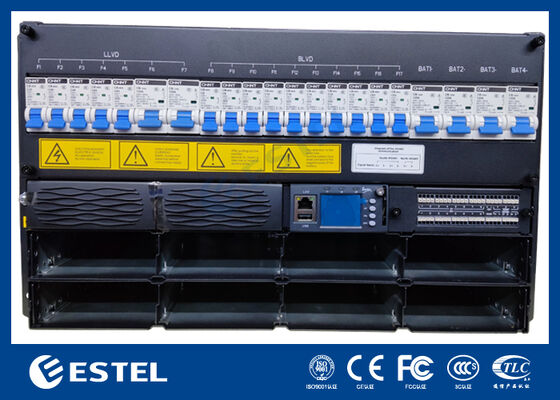

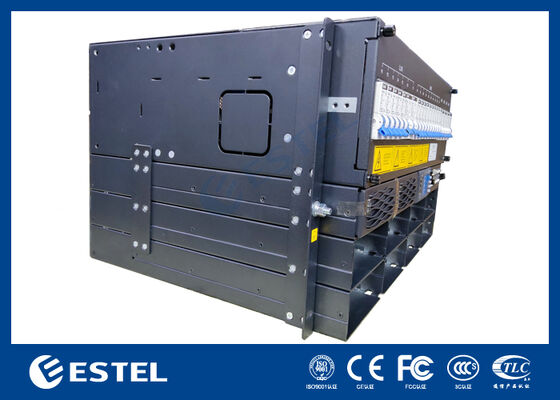

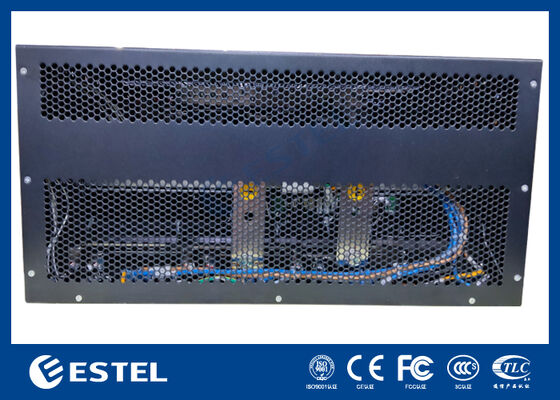

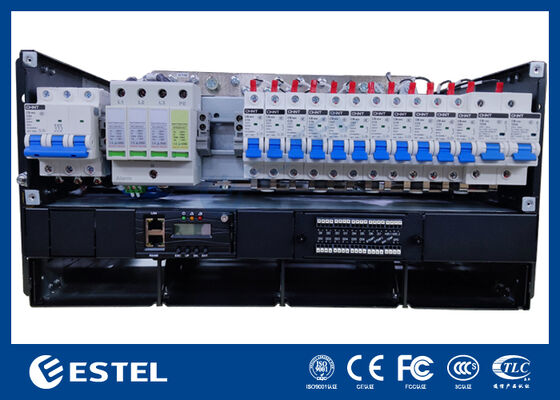

Sistema de alimentación de CC compacto 4U para redes de telecomunicaciones e infraestructura de comunicación
Detalles del producto
Sistema rectificador de telecomunicaciones compacto 4U
,Sistema de alimentación de CC para redes de telecomunicaciones
,fuente de alimentación de infraestructura de comunicación
Producción del sistema de alimentación de corriente continua compacta de 4U para redes de telecomunicaciones e infraestructuras de comunicación
Descripción del producto Sistema de alimentación de corriente continua compacto 4U
El ET48100-G5F24 es un sistema de alimentación de corriente continua de 4U de alto rendimiento, que proporciona energía confiable y eficiente para infraestructura crítica de telecomunicaciones y comunicaciones.Con un amplio rango de voltaje de entrada CA (85-200VAC) y una eficiencia robusta superior al 96%, este sistema proporciona energía estable a las estaciones base inalámbricas, redes de transmisión y sistemas de comunicación empresarial.Mientras que su rectificador intercambiable en caliente y módulos de control aseguran un tiempo de inactividad mínimo para las reparacionesLa gestión inteligente de la batería también prolonga la duración de la batería, por lo que es una opción inteligente para operaciones a largo plazo.
Características clave Sistema de alimentación de corriente continua compacto 4U
Diseño compacto 4U para ahorrar espacio y reducir los costes de instalación
Gestión del cable de acceso frontal para facilitar su instalación y mantenimiento
Soporta un amplio rango de voltaje de entrada (85-200VAC), adaptable a diferentes condiciones de red
Módulos rectificadores intercambiables en caliente y controlador para un mantenimiento rápido sin tiempo de inactividad del sistema
Gestión avanzada de la batería para garantizar una larga duración de la batería y un uso eficiente
Puertos de comunicación múltiples (LAN, RS485, SNMP) para monitoreo y gestión remotos flexibles
Especificaciones técnicas
|
El sistema |
|
|
Las dimensiones |
482.0 ((W) x 250.6 ((D) x 4U ((H) |
|
Peso |
18 kg (sin rectificadores) |
|
Modo de enfriamiento |
Refrigeración natural |
|
Instalación |
Las demás máquinas y aparatos |
|
Entrada de CA |
220VAC, de una sola fase |
|
Distribución de CA |
|
|
Capacidad de entrada |
Se trata de los siguientes elementos: |
|
Frecuencia de entrada |
Las partidas de los componentes de las máquinas de ensayo se utilizarán en el ensayo de las partidas de ensayo. |
|
DSP de CA |
20kA, 40kA, 8/20μs |
|
Voltado de salida |
-42~58VDC, nominal: -52,5VDC, el valor de la corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente |
|
Capacidad máxima |
6 kW (2 rectificadores de 2 x 2 kW) |
|
Rectificador |
|
|
Potencia nominal |
Se aplicarán las siguientes medidas: |
|
Temperatura de funcionamiento |
-40 °C a +75 °C (carga completa por debajo de 50 °C) |
|
Modo de enfriamiento |
Refrigeración forzada |
|
Las dimensiones |
106.5mm(W) x 286mm(D) x 41.5mm(H) (1U) |
|
El controlador |
|
|
Puertos de comunicación |
LAN, RS485, SNMP y otros |
|
Modo de muestra |
Display de pantalla |
|
Temperatura de funcionamiento |
-40 °C a +70 °C |
|
Temperatura de almacenamiento |
-40 °C a +70 °C |
|
Humedad de funcionamiento |
Entre el 5% y el 95% (no condensado) |
Directrices de funcionamiento
Instalación:
Instale el sistema de alimentación ET48100-G5F24 en un bastidor de 19 pulgadas o dentro de un armario adecuado.
Conectar la entrada CA a una fuente de alimentación monofásica estable de 220 VAC y comprobar que la fuente de alimentación cumple el rango de voltaje de entrada de 85-200 VAC.
Conexiones por cable:
Asegúrese de que el CA, la batería y el cableado de carga estén conectados de manera segura y adecuada.
En el caso de las conexiones de la batería, asegúrese de que la polaridad y el valor indicados sean correctos (2 interruptores de batería de 125 A) para evitar cualquier peligro eléctrico.
Control y seguimiento a distancia:
Utilice los puertos de comunicación LAN, RS485 o SNMP para conectar el sistema a un sistema de monitoreo remoto.reducir al mínimo la necesidad de intervenciones in situ.
El sistema es compatible con el software de monitoreo estándar de la industria, que puede ayudar a rastrear el consumo de energía, el estado de la batería y cualquier problema potencial.
Componentes intercambiables en caliente:
Los módulos rectificador y controlador pueden intercambiarse mientras el sistema está en funcionamiento.Simplemente quita el módulo defectuoso y reemplaza con uno nuevo sin apagar todo el sistema.Esto garantiza un funcionamiento continuo con un mínimo de tiempo de inactividad.
Condiciones ambientales:
El sistema funciona dentro de un rango de temperatura de -40°C a +75°C (por debajo de 50°C para la potencia máxima), por lo que debe asegurarse de que el entorno de funcionamiento permanece dentro de este rango para evitar el sobrecalentamiento.
Mantenga los niveles de humedad entre el 5% y el 95% (sin condensación) para evitar cualquier problema relacionado con la humedad.
-
