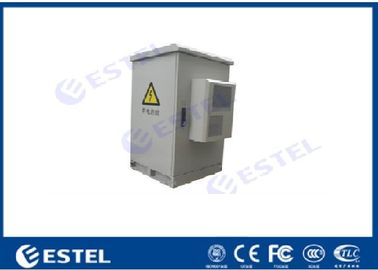

soporte de acero galvanizado gabinetes al aire libre de poste de la comunicación 13U con una puerta principal
Detalles del producto
gabinete de equipo de telecomunicaciones
,gabinete de telecomunicaciones para exteriores
,gabinetes de comunicación para exteriores 13U
13UAire acondicionado del soporte de poste que refresca el gabinete al aire libre de las telecomunicaciones con una puerta principal
1. Aplicaciones de gabinete
Este gabinete de telecomunicaciones para exteriores montado en poste es ampliamente utilizado en la estación base de comunicación inalámbrica, como el sistema 4G, el servicio integrado de comunicación/red, la estación de conmutación de acceso/transmisión, la comunicación/transmisión de emergencia, etc.
2. Parámetros técnicos
| Artículo | Escribe | Parámetro técnico |
| Estructura | Dimensión |
Tamaño externo: ancho × profundidad × altura 625 × 300 × 700 mm |
| Diseño | un compartimento | |
| Método de instalación del equipo | Bastidor estándar de 19” | |
| Puerta | Con una puerta de entrada y cerradura antirrobo de tres puntos para armario exterior (candado de apoyo) | |
| Material | Acero galvanizado;paredes dobles, espesor de la placa exterior: 1,5 mm, espesor de la placa interior: 0,5 mm, con aislamiento térmico PEF de 20 mm entre dos paredes. | |
| Protección de ingreso | IP55 | |
| Control de temperatura | Enfriamiento | acondicionador de aire DC48V |
| Encendiendo | Lámpara led | Lámpara LED de 48V |
| La temperatura | La temperatura | Temperatura de trabajo: -20°C ~ 55°C |
| Temperatura de almacenamiento: -40°C ~ + 70°C | ||
| Temperatura de transporte: -50°C ~ +70°C | ||
| Humedad | Humedad relativa | 5% ~ 100% |
| Presión | Presión del aire | 62kpa ~ 101kpa (similar a 0m ~ 5000m de altitud) |
| Intensidad de radiación | Intensidad de radiación solar | 1124 × (1±5%)W/m2 |
3. Características del gabinete
3.1 Condiciones ambientales aplicables:
Temperatura ambiente: -40°C ~ + 70°C; Humedad ambiente (RH): ≤95% (a + 40°C); Presión del aire: 62kPa ~ 102kPa.
3.2 Material: acero galvanizado.
3.3 Tratamiento de la superficie: desengrasado, desoxidado, fosfatado (o galvanizado) anticorrosivo, recubrimiento en polvo.
3.4 Protección de ingreso: IP55.
3.5 Retardante de llama: cumpla con la prueba A GB5169.7.
3.6 Resistencia de aislamiento: la resistencia de aislamiento entre los dispositivos de puesta a tierra y las partes del cuerpo del gabinete no es inferior a 2X104M/500V (CC).
3.7 Tensión soportada: la tensión soportada entre los dispositivos de puesta a tierra y las partes del cuerpo del gabinete no es inferior a 3000 V (CC)/1 min.
3.8 Resistencia mecánica: cada superficie puede soportar una presión vertical >980N;después de que la puerta está abierta, su extremo exterior puede soportar una presión vertical de ＞200N.
4. Entrada de cables
Todos los cables exteriores utilizan el método de entrada inferior.
5. Protección de puesta a tierra
6. Diseño a prueba de robo
6.1 Diseño a prueba de robo de cerradura de puerta
(1) La resistencia a daños de la cerradura a prueba de robo cumple con el requisito de clase B de GA/T 73-1994 "Cerradura mecánica antirrobo", candado compatible.
(2) Cerradura de tres puntos
6.2 Conexión y fijación
(1) Use una conexión roscada anti-floja como estructura y conexión de soporte.El perno de anclaje para fijar el gabinete utiliza pernos galvanizados en caliente.
(2) Las bisagras de la puerta utilizan el modo de bisagra interna.
6.3 Apariencia y Tratamiento de la Superficie
El revestimiento de la superficie del gabinete es un revestimiento en polvo especial para exteriores, con color gris blanco (PANTONE 428C).El recubrimiento cumple con el requisito GB/T 3181-2008.
-
