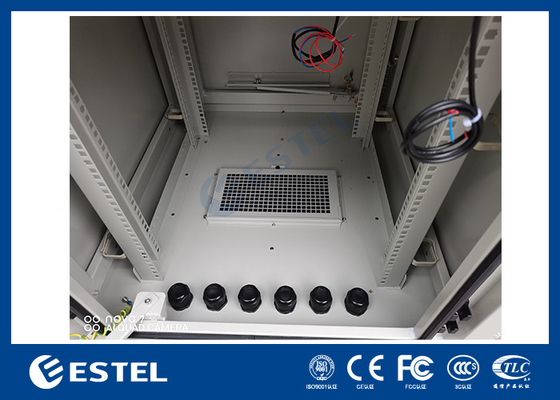

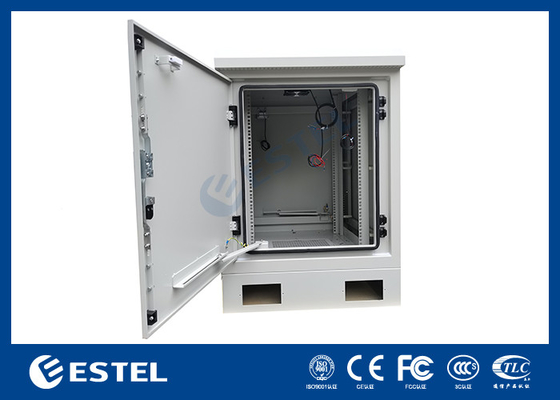

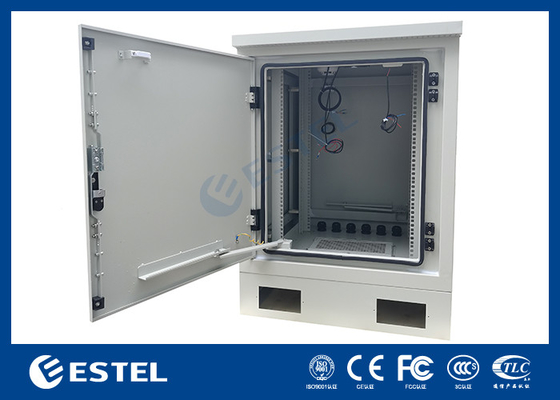

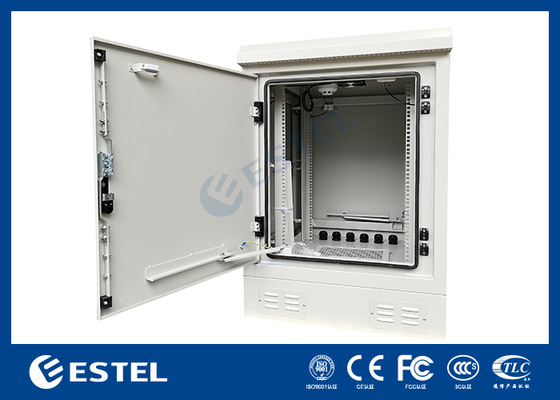

17U armario montado en el piso con 19 pulgadas de soporte y el interior y ventilador para enfriamiento

17U Florr montado gabinete con 19 pulgadas de soporte y el interior y ventilador para la refrigeración

1Antecedentes del gabinete de telecomunicaciones al aire libre

El Gabinete de Telecomunicaciones de ESTEL se despliega en varios países y regiones, y las diferentes regiones tienen diferentes requisitos.Este artículo describe los requisitos generales de diseño para el gabinete de telecomunicaciones al aire libre basado en nuestra experiencia pasada.

2. Estructura del gabinete de telecomunicaciones al aire libre

El sistema de gabinete de telecomunicaciones al aire libre incluye módulos rectificadores, unidad de monitoreo, unidades de distribución de energía, baterías, regulación de temperatura y otros equipos,están instalados en un gabinete exterior todo en unoEl sistema de gabinete de telecomunicaciones al aire libre está instalado en un ambiente al aire libre, con un espacio para equipos, un compartimiento para baterías y un canal de cableado.El ambiente es duro., y los lugares de instalación son generalmente relativamente remotos, como la carretera, el techo, la montaña, el poste telefónico, etc. Se puede instalar en el suelo, en la pared,o en el postePor lo tanto, el sistema de gabinete de telecomunicaciones al aire libre tiene altos requisitos en términos de nivel de protección, disipación de calor, anti-corrosión, anti-espuma de sal, anti-robo y protección contra rayos.Debe ser fácil de transportar.La mayoría de las partes estructurales del sistema de gabinete de telecomunicaciones al aire libre son piezas y perfiles de chapa metálica delgada que se procesan mediante corte, estampado, flexión,soldadura, remachado, tratamiento de superficies y otros procesos.

3Diseño del sistema de gabinete de telecomunicaciones al aire libre

utilizar los componentes y piezas estándar en la medida de lo posible para mejorar la compatibilidad y versatilidad de las piezas y reducir el tiempo de producción;utilizar el diseño modular tanto como sea posible para dividir el sistema en varios módulos funcionalesLas piezas, componentes y módulos funcionales pueden cargarse y descargarse de forma independiente en la medida de lo posible.que es conveniente para organizar la producción, depuración y mantenimiento in situ, tales como módulos de protección contra rayos, módulos de ventiladores, módulos de filtro de polvo, unidades de distribución de energía CA, etc.

El diseño estructural está estrechamente relacionado con la tecnología de procesamiento y la tecnología de ensamblaje.La tecnología de procesamiento y montaje debe seleccionarse de acuerdo con la producción real.Cuando el lote es pequeño, el corte con láser se puede utilizar para reducir el costo del molde.los agujeros y el espacio en blanco de las piezas pueden ser irregulares, y el diseño será más flexible; cuando el lote es grande, se utiliza el estampado a presión para mejorar la eficiencia de la producción.El blanqueo y el blanqueo deben ser regulares y pueden ser procesados por moldes existentes.Los gabinetes de telecomunicaciones al aire libre se soldan generalmente, y se usa soldadura manual para lotes pequeños.La soldadura automática por láser robótica se puede utilizar para grandes lotes para mejorar la eficiencia y reducir la deformaciónEn este momento, debe considerarse la posibilidad de soldar automáticamente la estructura de las piezas.

El sistema de alimentación del gabinete de telecomunicaciones al aire libre se instala en el entorno de campo, y las condiciones de instalación y mantenimiento son complejas.La viabilidad y conveniencia de las operaciones de instalación y mantenimientoPor ejemplo, los interruptores y los botones que se deben utilizar deben estar dispuestos a una altura de 0,5 m a 1,8 m;la pantalla de visualización debe estar situada a una altura de 1.0m a 1.6m; las piezas que deben desmontarse y mantenerse no deben ser demasiado pesadas y la altura de la instalación no debe ser demasiado alta.

4.La estructura general y el diseño del sistema de gabinetes de telecomunicaciones al aire libre

De acuerdo con el diseño eléctrico, los métodos de línea de salida e entrada requeridos por el cliente, así como el sitio de instalación del sistema y el método de instalación,se realiza el diseño estructural general del sistema;Cuando sólo hay un armario, el compartimento de equipo está en la parte superior, el compartimento de la batería está en la parte inferior, y los pasajes de cable están en ambos lados.separar el gabinete de equipos y el gabinete de bateríasEl módulo rectificador es la principal fuente de calor y debe colocarse en la parte superior del armario, cerca de la salida de aire del conducto de aire de refrigeración.Cuando la temperatura de la unidad de monitorización sea alta, afectará a la estabilidad del sistema, por lo que es necesario evitar el flujo de calor de alta temperatura.

El diseño estructural y la instalación de las unidades de distribución de energía CA y CC deben garantizar que el interruptor y otros componentes puedan sustituirse fácilmente durante el mantenimiento,así como la comodidad y operabilidad del cableadoLos principales cambios en el sistema de suministro de energía de la misma capacidad son el número de ramas de entrada y salida de la unidad de distribución de energía y la capacidad de la carga.que se reflejan en el cambio en el número de interruptores y en la combinación de especificacionesPor lo tanto, la unidad de distribución de energía se modulariza y sus partes se generalizan.mejorar la eficiencia del diseño y la producción, y facilitar el mantenimiento y la sustitución.

Instalar el equipo rectificador, la unidad de monitoreo, la unidad de distribución de energía CA, la unidad de distribución de energía CC y otros accesorios en el compartimento del equipo,y espacio reservado para la instalación de equipos de comunicaciónEn el interior del compartimento de equipos debe haber al menos 4 postes de instalación para instalar el equipo y fijar el estante.y puede instalar equipos estándar de 19 pulgadas o 21 pulgadas

El compartimento de la batería se utiliza para instalar baterías. Los tipos de baterías generalmente incluyen baterías de plomo-ácido y baterías de fosfato de hierro de litio.El compartimento de la batería debe ser compatible con las baterías de varias marcas principalesPara diferentes tipos de baterías, los requisitos estructurales del compartimento de la batería son diferentes.

Para los gabinetes de telecomunicaciones exteriores con aire acondicionado y intercambiador de calor,el compartimento de la batería y el compartimento del equipo en el que se colocan las baterías de plomo-ácido deberán estar completamente aislados para evitar la corrosión por niebla ácida de los equipos de alimentación y de comunicación.La cabina no debe estar aislada. Debe haber un dispositivo de descarga de hidrógeno en el compartimento de la batería para descargar gases nocivos; la batería se calentará y se hinchará durante la carga y descarga,Así que la distancia entre las baterías debe ser mayor de 10 mm; el marco y la bandeja de soporte de la batería deben tener una resistencia suficiente; dañados por vibración; el nivel de protección de la carcasa del compartimento de la batería debe alcanzar IP44.

5- Refrigeración del gabinete de telecomunicaciones exterior

Los métodos de enfriamiento del sistema de gabinete de telecomunicaciones al aire libre incluyen: enfriamiento natural, enfriamiento del ventilador, enfriamiento del intercambiador de calor y enfriamiento del aire acondicionado.Seleccionar el tipo de disipación de calor y si se requiere calefacción según el entorno de instalación y uso y la generación de calor del sistema..

Refrigerador del ventilador

El ventilador de corriente continua controlado por temperatura se utiliza para descargar el calor en el gabinete. La temperatura interna del gabinete es mayor que la temperatura ambiente externa. El costo es bajo,pero traerá polvo externo, la humedad y el gas corrosivo en el armario, lo que afecta a la fiabilidad del equipo en el armario.Todos los orificios de ventilación del armario deben estar provistos de pantallas resistentes a la corrosión y redes antipolvo para evitar la entrada de insectos y roedoresLa instalación del ventilador de CC debe ser fácil de instalar y quitar para el mantenimiento.No recomendamos el uso de AC FAN, porque el sistema AC FAN es una carga no lineal y generará una gran corriente de arranque durante el arranque, lo que plantea altos requisitos al sistema UPS.

Aire acondicionado

El método de enfriamiento más eficaz y rápido puede hacer que la temperatura interna del gabinete sea inferior a la temperatura ambiente.,Pero tiene un alto costo y un alto consumo de energía. Cuando la energía de CA está apagada, el aire acondicionado no funciona y necesita mantenimiento regular. Además, en el escenario de la energía solar,el consumo de energía del aire acondicionado es obviamente inaceptable, por lo que este método de disipación de calor tiene grandes limitaciones.

Intercambiador de calor

El principio del intercambiador de calor es que el aire que circula dentro y fuera intercambia calor independientemente a través del medio de transferencia de calor,reduciendo así la temperatura interna del gabineteEl intercambiador de calor se coloca en la parte superior de la carcasa o en los paneles de la puerta delantera y trasera.y el rendimiento de la impermeabilidad, a prueba de humedad, a prueba de corrosión y a prueba de polvo es excelente.y el ventilador de circulación externa se apaga cuando la temperatura es bajaEl coste de este método de enfriamiento es moderado, pero la desventaja es que la temperatura interna es siempre mayor que la temperatura externa.

Calentador para zonas frías

En el entorno de baja temperatura, donde la temperatura media mensual en invierno es inferior a -10°C, también se requieren componentes o calentadores de calefacción para la calefacción y la conservación del calor.¿Por qué está a -10°C?Por lo tanto, para estos escenarios, los calentadores son indispensables.

Propiedades de aislamiento térmico de los gabinetes exteriores

Las puertas, los paneles laterales y los paneles traseros del armario adoptan una estructura de doble capa de concha o panel sandwich para reducir la influencia de la radiación solar y la conservación del calor.La capa de revestimiento exterior del gabinete adopta un color claro para reducir la absorción de calor y aumentar la disipación de calor.

6.Protección de entrada del gabinete de telecomunicaciones al aire libre

La impermeabilidad del sistema deberá cumplir los requisitos del grado de impermeabilidad IPX5, la impermeabilidad de los gabinetes de aire acondicionado y de los intercambiadores de calor cumplirá los requisitos del grado IP5X,y la resistencia al polvo de los gabinetes de ventiladores o de los gabinetes de refrigeración natural cumplen los requisitos del grado IP4X.

El diseño de tres pruebas del gabinete requiere antihumedad, anti sal spray y anti moho; en el diseño de tres pruebas,el nivel de protección del producto debe determinarse de acuerdo con el entorno de uso del equipo., y el sistema de protección con el rendimiento de protección requerido debe seleccionarse de acuerdo con las necesidades del nivel de protección.El revestimiento de la superficie exterior del armario deberá ser resistente a la corrosión y a la radiación solar., y las partes estructurales internas del armario deberán estar revestidas con un revestimiento o revestimiento resistente a la corrosión.

Todas las capas exteriores y las puertas del armario deben estar bien conectadas a tierra; los cables CA, DC, de señal y de tierra deben tener orificios independientes de entrada de cables,y deben ser encaminados y atados por separadoLos cables largos no deben utilizarse tanto como sea posible; los cables no deben cruzar el dispositivo y la salida de aire caliente; las barras de cobre deben ser lo más cortas posible;el módulo de monitorización esté lo más alejado posible de la unidad de distribución de energía CA y de los cables CALas especificaciones del tornillo de puesta a tierra y del cable deberán cumplir los requisitos normalizados.

6Conclusión

El diseño y la fabricación del gabinete de telecomunicaciones al aire libre es un proyecto sistemático que requiere una síntesis de experiencia en suministro de energía, estructura, protección, red, etc.Un buen sistema de gabinete de telecomunicaciones al aire libre reducirá en gran medida el OPEXLa filosofía constante de.ESTEL es que el CAPEX y el OPEX son igualmente importantes, y tratamos de reducir al máximo el OPEX de los clientes.
