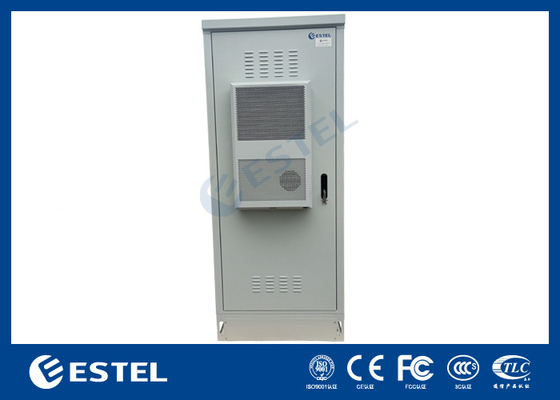

Cabinetes eléctricos exteriores con aire acondicionado y ventilador 42U
Detalles del producto
42U gabinetes para recintos eléctricos exteriores
,Los demás aparatos eléctricos para el exterior
Cabinetes eléctricos exteriores con aire acondicionado y ventilador 42U
1. Estructura del gabinete exterior montado en el piso
(1) Dimensión externa W×D×H 9000×9000×2200 mm
(2) Un compartimiento,Espacio libre de 42U
(3) Una puerta delantera; con cerradura especial para el armario exterior (cerradura de apoyo)
(4) Material: GAcero alvanizado, de espesor de 1,2 mm: lado izquierdo, derecho y trasero: panel de estructura sandwich, panel interior: 0,5 mm, panel exterior: 0,5 mm; 45 mm EPS entre dos paneles.1.0 mm, panel exterior:1.2 mm, 40 mm PEF entre dos paneles; Puerta y fondo: acero galvanizado, panel interior:0.8 mm, panel exterior:1.5 mm, 40 mm PEF entre dos paneles;base del gabinete: acero galvanizado, de 2,0 mm de espesor
(5) Finalización de la superficie: Desengrasamiento, decapado, lavado con fósforo, limpieza y recubrimiento eléctrico.
2. 42U Cabinet de telecomunicaciones resistente a la intemperie Características
- Material: acero galvanizado de buena calidad
- Tratamiento de superficies: desengrasado, desheredado, fosfatado (o galvanizado) a prueba de óxido, recubrimiento en polvo.
- Apoyo de carga del armario: ≥ 400 kg
- Protección contra la entrada: IP55
- Retardo de llama: cumple con el ensayo GB5169.7 A
- Resistencia mecánica: cada superficie puede soportar una presión vertical > 980 N; una vez abierta la puerta, su extremo exterior puede soportar una presión vertical > 200 N.
- Resistencia al aislamiento: la resistencia al aislamiento entre los dispositivos de puesta a tierra y las partes del cuerpo del armario no es inferior a 2 × 104 M/500 V (DC).
- Tensión de resistencia: la tensión de resistencia entre los dispositivos de puesta a tierra y las partes del cuerpo del armario no es inferior a 3000 V (DC) /min.
3. Recinto de doble pared Tabla 1 Cumplimiento de las normas
| Estándar | Descripción |
| Se aplican las disposiciones del artículo 4 del Reglamento (CE) n.o 1224/2009. | Compatibilidad electromagnética |
| GB4706.1 | Seguridad de los electrodomésticos y de los aparatos eléctricos de uso similar. |
| GB4798. ¿Qué quiere decir?1 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - almacenamiento |
| GB4798. ¿Qué quiere decir?2 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - transporte |
| GB4798. ¿Qué quiere decir?3 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - uso |

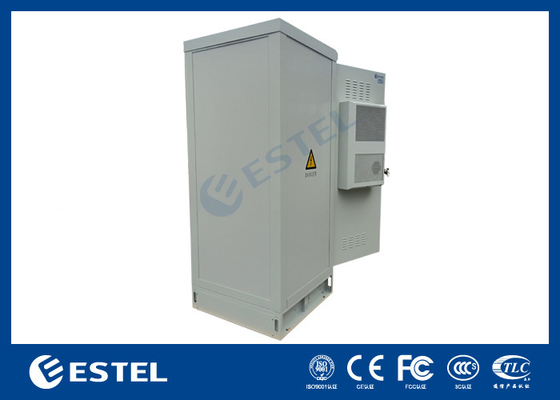

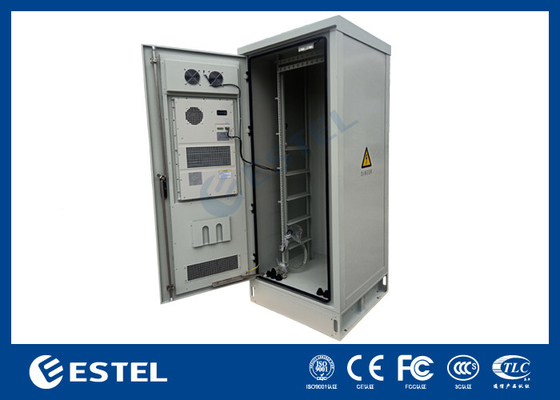

4. Armario montado en el piso Imágenes y diagrama
5. gabinete con parámetros técnicos del aire acondicionado
| Punto de trabajo | El tipo | Parámetro técnico |
| Estructura | Dimensión |
Dimensión exterior: W*D*H 900*900*2200mm |
| El diseño | Un compartimiento | |
| Método de instalación del equipo | 19 ̊ estante, 42U | |
| Puerta | Con una puerta principal y un candado de tres puntos para el armario exterior (bloqueo de apoyo) | |
| El material | Acero galvanizado, pared única con 45 mm de EPS | |
| Aislamiento térmico | 45 mm de EPS | |
| Protección contra la entrada | Protección IP55 | |
| Modo de instalación | Las demás piezas de acero | |
| Control de la temperatura | Refrigerador | Conditioner y ventilador |
| Iluminación | Lámpara LED | Lámpara LED |
| Temperatura | Temperatura | Temperatura de trabajo: -40 °C ~ +55 °C |
| Temperatura de almacenamiento: -50 °C ~ + 70 °C | ||
| Temperatura de transporte: -50 °C ~ +70 °C | ||
| Humedad | Humedad relativa | 5% ~ 95% |
| Presión | Presión del aire | 62kpa ~ 101kpa (similar a 0m ~ 5000m de altitud) |
| Intensidad de radiación | Intensidad de la radiación solar | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.2 |
6. El gabinete con aire acondicionadoLista de accesorios
| - No, no es así. | Punto de trabajo | Cantidad | Unidad | Especificaciones |
| 1 | Cabinet eléctrico para exteriores | 1 | Se ha puesto |
(1) Dimensión exterior: W*D*H 900*900*2200 mm (2) Un compartimiento: 19 ̊, 42 U (3) Con una puerta de entrada y un candado de tres puntos para el armario exterior (bloqueo de apoyo) (4) Material: acero galvanizado, pared única con 45 mm de EPS |
| 2 | Aire acondicionado | 1 | Se ha puesto | Capacidad de refrigeración: 1500W, fuente de alimentación: 220VAC 50HZ |
| 3 | El ventilador | 1 | P.C. | Dos ventiladores de 220 VAC |
| 4 | Lámpara de LED | 1 | P.C. | 48 VDC |
| 5 | Paquete | 1 | Se ha puesto | Casilla de madera |
7. lámpara LED del gabinete
La lámpara LED está instalada en la parte superior del gabinete.
8- El gabinete.Instalación del suelo
- El armario incluye una barra de cobre de puesta a tierra con recubrimiento anticorrosión.
- La parte metálica del armario debe estar interconectada y conectada con una barra de conexión a tierra.
- La tierra de protección de otros equipos dentro del armario debe estar conectada a la barra de tierra.
9. Aire de refrigeración del gabinete
Aire acondicionado
Capacidad de refrigeración: 1500 W.
Se aplicará una corriente de corriente: 220VAC 50Hz
Instalado en la puerta principal.
10Embalaje y envío
Este paquete es antihumedad, antiimpacto y largo para garantizar un transporte seguro.
-
