Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Rectificador de telecomunicaciones montado en bastidor | Modulo de rectificador: | 3KW × 6 piezas |
|---|---|---|---|
| El controlador: | Comunicación Ethernet, SNMP, ModBus y RS485 | Modo de instalación: | Estante de 19 pulgadas |
| Capacidad plena: | 300A | Voltado de salida: | La velocidad máxima de la corriente de corriente será de -48VDC (de -42 a -58VDC) |
| Módulo: | Caliente-intercambiable | Gestión de la batería: | Apoyo |
| Voltado de salida: | DC48V | Aplicación: | Telecomunicaciones, servicios públicos, automatización industrial, transmisión de energía eléctrica, |
| Alta luz: | Fuente de alimentación incorporada 9U,Fuente de alimentación incorporada en el gabinete,Fuente de alimentación integrada de gran capacidad |
||
9U Gran capacidad de alimentación incorporada Estándar de 19 pulgadas de soporte o gabinete incorporado
1.9U Características de la fuente de alimentación integrada de gran capacidad
Sistema de rectificador de corriente continua de 9U de altura diseño compacto para satisfacer las necesidades críticas
Las necesidades de aplicación de fibra y transmisión de microondas, dispositivo de acceso,
La potencia máxima del sistema es de 300 A, con MCBs de CA/batería/carga personalizados.
Los cables son de acceso frontal con MCB y barra de bus
2.9U Fuente de alimentación para telecomunicacionesParámetro
| Modelo | ETP48300: el nombre de la entidad | |
| El sistema | Dimensión ((mm) | 482.6 ((W) x 350.6 ((D) x 9U ((H) |
| Peso | ≤ 50 kg (sin módulo rectificador) | |
| Modo de refrigeración | Refrigeración por aire forzado | |
| Modo de instalación | Instalado en un bastidor de 19 pulgadas o en el interior del armario | |
| Grado IP | Protección IP20 | |
| Distribución de CA | Voltado de entrada |
380VAC, de tres fases |
| Capacidad de entrada | 2x63A/4P | |
| Frecuencia de entrada | 45 ~ 65 Hz, con una frecuencia nominal de 50/60 Hz | |
| DSP de CA | 20kA/30kA, 8/20μs | |
|
Distribución de CC |
Válvula de salida | -42~-58VDC, valor nominal: -53,5VDC. El valor nominal de la corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente |
| Capacidad máxima | 18kW ((6x3000W módulo rectificador) | |
| Los demás aparatos para la fabricación de piezas |
2x125A/1P |
|
| Los demás aparatos |
Usuario 1: LLVD1: 1×125A/1P, 1×63A/1P, 1×16A/1P, 1×6A/1P; BLVD1: 1 × 63A/1P; Usuario 2: LLVD2: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD2: 1×63A/1P; Usuario 3: LLVD3: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD3: 1×63A/1P; Usuario 4: LLVD4: 1×63A/1P; BLVD4: 3×10A/1P; |
|
| DSP de corriente continua | 10kA/20kA, 8/20μs (diseñado en el interior) | |
| Modulo de rectificador | Voltado de entrada | El valor nominal de las emisiones de gases de efecto invernadero de los vehículos de la categoría M2 será el valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M3. |
| Eficiencia | ≥96% | |
| Potencia nominal | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | |
| Dimensión | 106.5 mm ((W) × 286 mm ((D) × 41.5 mm ((1 U/H) | |
| Modo de refrigeración | Refrigeración forzada con ventilador | |
| El controlador | Entrada de la señal | 3 AI ((2 temperatura de la batería, 1 temperatura ambiente), 7 DI ((SPD, 6 DI común) |
| Salida de alarma | 6 contacto en seco | |
| Puerto de comunicación | Se aplican los siguientes requisitos: | |
| Modo de muestra | Display de pantalla | |
|
Medio ambiente |
Temperatura de funcionamiento |
-40°C~+65°C |
| Temperatura de almacenamiento | -40°C~+70°C | |
| Humedad de funcionamiento | 5% ~ 95% (no condensado) | |
| Alturas | 0 ~ 3000 m ((Si la altitud se encuentra entre 2000 y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que la altitud aumenta en 200 m.) | |
3Estel.Fuente de alimentación de telecomunicaciones de 48 V
Un rectificador convierte la corriente alterna (CA) en corriente continua (CC) y proporciona la energía necesaria para cargar las baterías.Los rectificadores de ESTEL, combinados con funciones avanzadas de control y seguimiento, ayudan a reducir los gastos de capital y de funcionamiento.Nuestros rectificadores cuentan con una excelente densidad de potencia mientras cumplen con los requisitos de espacio y pesoAdemás, las instalaciones de transporte de mercancías no están equipadas con una gran capacidad de carga, lo que permite ahorrar en costes de embalaje y transporte.su alta eficiencia reduce el consumo total de energía y reduce la huella de carbono.
Los rectificadores de ESTEL® son fáciles de instalar, ya que sus conectores se encuentran en la parte trasera y se pueden enchufar en caliente.En general, los rectificadores incluyen un amplio rango de voltaje de entrada CA, protección contra la sobre tensión de CA y protección opcional contra la pérdida de neutro, lo que hace que esta solución sea muy fiable incluso en las regiones con problemas de red de servicios de CA.
4Imágenes del producto

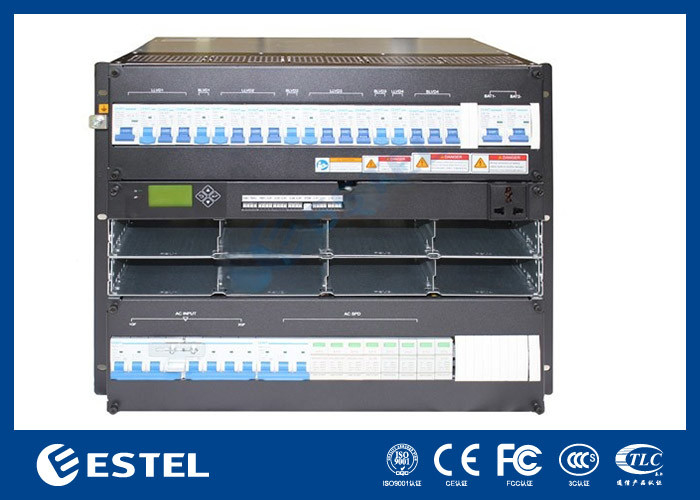

Imágenes montadas en el bastidor para referencia:
5Controller-MC2600 (Módulo de vigilancia)
El panel frontal del MC2600
(1) puerto LAN (2) puerto RS485 (3) indicador de marcha (4) indicador de alarma menor
(5) Indicador de alarma principal (6) Manivela (7) Botones
Tabla para la descripción del botón del controlador
| El botón | Descripción | |
| El Consejo |
Regresa al menú anterior sin guardar la configuración. |
Presione los botones ESC y ENT en el En el mismo tiempo en un corto período de El tiempo puede reiniciar el controlador. |
|
- Es un otorrino.
|
Ø Ingresa al menú principal desde el modo de espera la pantalla. Ø Ingresa un submenú desde el menú principal. Ø Guardar la configuración del menú. |
|
| En la parte superior |
Vuelve al menú anterior o establece valores de parámetros. Al establecer valores de parámetros, puede mantener presionado este botón para ajustar rápidamente los valores. |
Cuando el valor del parámetro está establecido por con una longitud de más de 20 mm, botón abajo para cambiar cada valor. Después de establecer el valor, presione el botón de confirmación para mover el cursor vuelve automáticamente. |
| - ¿ Qué es? |
Vuelve al menú siguiente o establece valores de parámetros. Al establecer valores de parámetros, puede mantener presionado este botón para ajustar rápidamente los valores. |
|
Describe el indicador en el panel del controlador se muestra en la tabla siguiente
| El tipo | El color | Estado miembro | Instrucciones |
| Indicador de marcha | El verde | El parpadeo | El controlador está funcionando correctamente. |
| No. | El controlador es defectuoso o no tiene entrada de CC | ||
| Alarma menor | Amarillo | Normalmente encendido | El controlador genera una alarma menor |
| No. | El controlador no genera ninguna alarma menor | ||
| Alarma mayor | El rojo | Normalmente encendido | El controlador genera una gran alarma |
| No. | El controlador no genera ninguna alarma mayor |
El controlador proporciona dos puertos de comunicación
La definición del puerto de comunicación RS485 se muestra en la siguiente tabla
| El número de pin. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nombre de la señal | Se trata de un sistema de transmisión de datos. | - | Se trata de un RS485- | - | - | - | - | - |
La definición de la interfaz de puerto LAN Ethernet se muestra en la Tabla
| El número de pin. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nombre de la señal | TX+ | ¿Qué es eso? | RX+ | - | - | ¿Qué es eso? | - | - |
6- Instalación de soporte.
Instale el soporte en el soporte de 19 pulgadas, como se muestra en la figura siguiente.
Ø Paso 1, Retire el tapón del envase.
Ø Paso 2, empuje el enchufe en el bastidor de 19 pulgadas
Ø Paso 3: Instalar el tornillo fijo (si el orificio de montaje de la oreja del bastidor no corresponde a la posición de la tuerca flotante del bastidor,
debe ajustarse en función de la instalación real).
Instalar el rectificador/módulo solar
Ø Paso 1, Sacar el módulo del paquete.
Ø Paso 2, sostenga el mango del módulo en el panel frontal y coloque el módulo en la ranura.
Ø Paso 3, empuje lentamente el módulo hacia el panel frontal del módulo y enjuague con la potencia
panel de distribución.
Ø Paso 4, apretar el tornillo de fijación en el panel del módulo para que no se desprenda.
