Datos del producto:
Pago y Envío Términos:
|
| Módulo del rectificador de potencia de salida: | 3 000 W | Factor de potencia: | >0,99 |
|---|---|---|---|
| Frecuencia de entrada: | 45~65Hz | Corriente de salida de Max. Rectifier Module: | 50A |
| Números del módulo: | 6 | Capacidad máxima: | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones |
| Tipo de salida: | D.C. | El tipo: | Rectificador de telecomunicaciones,rectificador de telecomunicaciones para cambiar de fuente de alim |
| Eficiencia: | El 96% | Garantización: | 1 año |
| Alta luz: | Sistema de rectificador de 18 kW 48VDC,Sistema de rectificador 5u,Modo de interrupción Sistema rectificador 48VDC |
||
Subrack 5u 18KW 48VDC Rectificador de sistema de modo de interrupción Fuente de alimentación para el respaldo de telecomunicaciones
Sistema de rectificador de 18 kW 48VDC
Un sistema rectificador convierte la corriente alterna (CA) en corriente continua (CC) y proporciona la energía necesaria para cargar las baterías.
Con el objetivo de mejorar continuamente el coste total de propiedad, los rectificadores de ESTEL, combinados con funciones avanzadas de control y seguimiento, ayudan a reducir tanto los gastos de capital como los de funcionamiento..
Nuestros sistemas de rectificadores cuentan con una excelente densidad de potencia al tiempo que cumplen con los requisitos de espacio y peso.Dejan mucho espacio para otros equipos y ahorran en los costos de embalaje y transporte.
Además, su alta eficiencia reduce el consumo total de energía y reduce la huella de carbono.
El sistema de alimentación de comunicaciones integrado (sistema rectificador) es adecuado para pequeños interruptores controlados por programa, redes de acceso, equipos de transmisión, comunicaciones móviles,
Esta tecnología puede utilizarse también para suministrar energía a otros equipos de comunicaciones.
En circunstancias normales, el módulo de control controla varios parámetros del módulo rectificador y de la unidad de distribución de energía.y trabajan de acuerdo con sus parámetros predeterminados o comandos del usuario.
Si la red eléctrica falla, el sistema será alimentado por la batería en este momento. A medida que la batería se descarga, el voltaje terminal de la batería comienza a caer.
Cuando el voltaje de la batería es inferior al punto de alarma de baja tensión de la batería de 46 V dc (el valor de alarma se puede ajustar) desde el monitor, el módulo de monitorización informa de una alarma.
Cuando se restablece la red eléctrica externa, el sistema reanuda su funcionamiento normal.
ET48300-005 consta de una unidad de distribución, un módulo rectificador, un módulo de conversión y un módulo de monitorización.
| Configuración | Módulo rectificador | En el caso de la |
| Estándar | Sección 4 | Para más detalles, consulte las especificaciones de los módulos. |
| Estándar | Se aplicará el método de ensayo de la norma IEC 62368-1 | |
| Estándar | EN 55032 Clase A,GR1089 Edición 4,R3-10, R3-11, R3-12 Clase B certificado por América del Norte | |
| Estándar | En el caso de los productos de la categoría N2O, el valor de los productos de la categoría N2O será el mismo. |
2. Sistema rectificador de 18 kW 48VDC Detalles rápidos:
| Modelo | En el caso de las empresas de servicios de telecomunicaciones: | |
| El sistema | Dimensión ((mm) | 482.6 ((W) x350.6 ((D) x5U ((H) |
| Peso | ≤ 50 kg (sin módulo rectificador) | |
| Modo de refrigeración | Refrigeración por aire forzado | |
| Modo de instalación | Instalado en un bastidor de 19 pulgadas o en el interior del armario | |
| Grado IP | Protección IP20 | |
| Distribución de CA | Voltado de entrada | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Capacidad de entrada | Bloque de terminales de 4 bits | |
| Distribución de CC | Válvula de salida | -42~-58VDC, valor nominal: -53,5VDC. El valor nominal de la corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente |
| Capacidad máxima | 18kW ((6x3000W módulo rectificador) | |
| Los demás aparatos para la fabricación de piezas | 4x125A/1P | |
| Los demás aparatos |
Se aplicará el método de ensayo de la prueba de la velocidad. La velocidad máxima de la banda de control de la banda de control de la banda de control de la banda de control de la banda de control de la banda de control de la banda. |
|
| DSP de corriente continua | 10kA/20kA, 8/20μs (diseñado en el interior) | |
| Modulo de rectificador | Voltado de entrada | El valor nominal de las emisiones de gases de efecto invernadero de los vehículos de la categoría M2 será el valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M3. |
| Eficiencia | ≥96% | |
| Potencia nominal | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | |
| Dimensión | 106.5 mm ((W) × 286 mm ((D) × 41.5 mm ((1 U/H) | |
| Modo de refrigeración | Refrigeración forzada con ventilador | |
| El controlador | Entrada de la señal | 3 AI ((2 temperatura de la batería, 1 temperatura ambiente), 7 DI ((SPD, 6 DI común) |
| Salida de alarma | 6 contacto en seco | |
| Puerto de comunicación | Se aplican los siguientes requisitos: | |
| Modo de muestra | Display de pantalla | |
| Medio ambiente | Temperatura de funcionamiento | -40°C~+65°C |
| Temperatura de almacenamiento | -40°C~+70°C | |
| Humedad de funcionamiento | 5% ~ 95% (no condensado) | |
| Alturas | 0 ~ 3000 m ((Si la altitud se encuentra entre 2000 y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que la altitud aumenta en 200 m.) | |
Características del producto
1) El módulo rectificador adopta la tecnología de compensación del factor de potencia activo y el valor del factor de potencia alcanza 0.99.
2) El rango de trabajo normal de la tensión de entrada de CA es amplio hasta 90 ̊290 V, fase única, (323 V ~ 480 V ac, fase 3).
3) El módulo rectificador adopta la tecnología de conmutación suave de puente completo y la eficiencia es de hasta el 96%.
4) Gestión inteligente de la batería: hay funciones de apagado de carga y protección contra la batería de bajo voltaje (LVLD + LVBD) y apagado secundario (interruptor de alimentación secundario),que puede realizar funciones tales como la compensación de temperatura, ecualización automática y control de carga flotante, regulación automática del voltaje, cálculo de la capacidad de la batería y pruebas en línea de la batería.
5) El módulo rectificador adopta la tecnología de intercambio en caliente sin daños, plug and play, y el tiempo de reemplazo es inferior a 1min.
6) Diseño en red, proporcionando múltiples interfaces de comunicación (como RS485, contacto seco), redes flexibles, monitoreo local y remoto limitado en realidad, sin supervisión.
7) Diseño de protección contra rayos para lados AC y DC, adecuado para zonas de tormenta eléctrica.
8) Apoyar las funciones de protección contra fallas y alarma de fallas.
9) El funcionamiento y el mantenimiento amigables se pueden instalar contra la pared, ahorrando espacio de manera efectiva.
10) Radiación ultrabaja. Adopte un diseño avanzado de compatibilidad electromagnética.
3Configuración de lógica del sistema

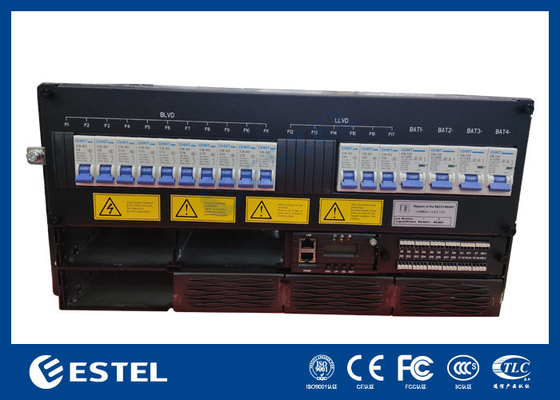

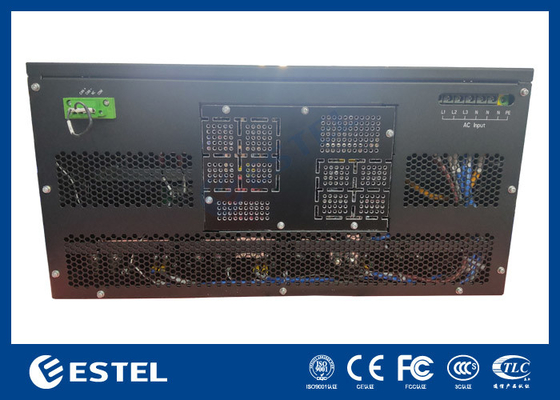

4Imágenes del producto:
