Datos del producto:
Pago y Envío Términos:
|
| Cerradura del gabinete: | Cerradura antirrobo de tres puntos (bloqueo de apoyo) | Tamaño externo: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
|---|---|---|---|
| El material: | Acero galvanizado | Método de enfriamiento: | Aire acondicionado para refrigeración |
| Estante de equipo: | 19 pulgadas de soporte, 40U | Clasificación de propiedad intelectual: | Protección IP55 |
| Plazo de pago: | T/T | Puerto de embarque: | el pueblo de Shenzhen |
| Modulo de rectificador: | - ¿ Qué? | Manera del soporte: | montaje del piso |
| Resaltar: | Sistema de energía gabinete de telecomunicaciones al aire libre,Cabinet de telecomunicaciones al aire libre 40U,Gabinete de telecomunicaciones al aire libre con aire acondicionado |
||
40U estándar 19 pulgadas de recinto exterior gabinete de energía híbrida con energía solar y sistema de energía
Breve introducción
El gabinete de telecomunicaciones al aire libre 48VDC 300A 40U es un gabinete al aire libre que proporciona un entorno de trabajo físico seguro y confiable para sitios de comunicación inalámbrica.
El sistema integra funciones como un gabinete exterior, equipos de control de temperatura y monitorización ambiental.
El sistema de suministro de energía y la unidad de distribución de energía CA/CC se pueden instalar según los requisitos del usuario dentro del gabinete.
Mientras que el espacio de instalación está reservado para el equipo del usuario y la batería de respaldo.
40U estándar 19 pulgadas de recinto exterior gabinete de energía híbrida
Nuestro armario exterior estándar de 19 pulgadas de 40 U (altura de la unidad) equipado con funcionalidad de energía híbrida, integrando sistemas de energía solar y energía.
Dichos gabinetes se utilizan típicamente en entornos al aire libre que requieren un suministro de energía estable y potencialmente se enfrentan a fuentes de alimentación inestables o interrumpidas,como estaciones base de comunicación y puntos de transmisión de datos en zonas remotas.
A través del sistema de energía solar, el gabinete puede recoger energía solar durante el día y convertirla en energía eléctrica para almacenamiento,para su uso durante la noche o en días nublados cuando no se puede utilizar directamente la energía solar.
Mientras tanto, el sistema de alimentación sirve como fuente de energía de respaldo o primaria, asegurando el funcionamiento continuo y estable del equipo dentro del gabinete.
40U estándar 19 pulgadas de recinto exterior gabinete de energía híbrida
| Lista de configuración | |
| Tamaño exterior |
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. (incluyen las protuberancias de control de temperatura) |
| Área de cobertura | Se trata de una muestra de las características de los vehículos. |
| Altura de la base | 150 mm |
| Peso | ≤ 130 kg (excluidos el equipo y la batería) |
| Espacio de usuario | 37U |
| El material |
Pared:1Hojas de acero galvanizado de 2 mm Puerta:1Hoja de acero galvanizado de 0,5 mm |
| Encierra | Cerradura antirrobo de tres puntos, estándar europeo y núcleo, puede cambiar o combinar el candado por sí mismo |
| Posición del cableado | Bajo dentro y fuera |
| Agujeros en el cableado | 10xφ36 |
|
Grado de protección |
Protección IP55 |
| Información sobre el control de la temperatura | |
|
Equipo Compartimiento |
Modo:intercambiador de calor Eficiencia de disipación de calor:200W/K Voltagem nominal:48VDC Potencia nominal: 520 W |
|
Compartimiento de la batería |
Modo de funcionamiento: aire acondicionado de CC Capacidad de refrigeración (L35/L35):500W Válvulas de carga de la corriente de corriente Consumo de energía (L35/L35):160W |
Lista de accesorios:
| Iluminación | Luz DC-48VLED |
| Sensor de humo | 12VDC |
| Sensor de inundación | Contacto en seco |
|
Temperatura y sensor de humedad |
12VDC |
| Control de acceso | Contacto en seco |
| Medio ambiente | |
| Temperatura de funcionamiento | Entre 10°C y +45°C |
| Temperatura de almacenamiento | 40°C a +75°C |
| Humedad de funcionamiento | Entre el 5% y el 95% (no condensado) |
|
Alturas |
0 a 4000 m (si la altitud se encuentra dentro del intervalo de 3000m a 4000m,el máximo de funcionamiento La temperatura disminuye en 1°C a medida que la altitud (aumentos de 200 m) |
| Información sobre el bastidor interno | |
|
Equipo Compartimiento |
Modo de recogida: 19" de acuerdo con la norma IEC 60297-3 Profundidad: 400 mm Altura: 20 U La distancia disponible delante del 19":180mn |
|
Compartimiento de la batería |
Modo de recogida:dos grupos de soporte de la batería Altura de cada soporte de la batería:≥ 350 mm Opcional: 17 U19" para baterías de litio |
40U estándar de 19 pulgadas de recinto exterior gabinete de energía híbrida:
Es un sub-rack de 19 pulgadas para el sistema de energía híbrida, con un diseño compacto de 5U de altura para satisfacer las necesidades críticas de la aplicación de fibra y transmisión de microondas, dispositivo de acceso, interruptor.
La potencia máxima del sistema es de 150A, con entrada de CA/entrada de CC/batería/carga MCB. Los cables tienen acceso frontal con MCB y barra de bus.
RectificadorLas características principales:
·Rango amplio de voltaje de entrada:85 a 290VAC para el rectificador y 120 a 420VDC para el MPPT
·El rectificador, el MPPT y el controlador se pueden enchufar en caliente, un mantenimiento en línea fácil y rápido
·Alta eficiencia de hasta un 96% para un menor coste operativo
·Apoya las interfaces de comunicación Ethernet, SNMP, ModBus y RS485
| Distribución de las entradas | ||
| El aire acondicionado | D.C. | |
| Modo de entrada | Las partidas de las máquinas de la categoría M1 y M2 | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones siguientes: |
| Frecuencia de entrada | 45 a 65 Hz,valor nominal:50 Hz/60 Hz | / |
| Capacidad de entrada | Se trata de un sistema de control de las emisiones de gases. | Se trata de un sistema de control de las emisiones de gases. |
| Documento único | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero | |
| Distribución de la producción | ||
| Rectificador | Modulo solar | |
| Voltado de salida | -42 a -58VDC, valor nominal: -53,5VDC | -42 a 58 VDC, valor nominal: -54,5 VDC |
| Dispositivos para cortar baterías | Se trata de un sistema de control de las emisiones de gases. | |
| Los cortadores de carga | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. | |
| DSP de corriente continua | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero | |
| Módulo | ||
| Modulo de rectificador | Modulo solar | |
| Válvula de entrada |
con una tensión de 85 a 290 VAC, con una potencia nominal de 220 VAC |
120 a 420VDC con una potencia nominal de 340VDC |
| Eficiencia | > 96% | > 96% |
| Potencia nominal | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
|
Temperatura de trabajo |
-10°C a +75°C (pleno de salida por debajo de 55°C) | -10 °C a +75 °C (con potencia total por debajo de 50 °C) |
| El controlador | |
| Entrada de la señal | 3Al ((2 temperatura de la batería,1 temperatura ambiente),2RS485,7 DI |
| Salida de la alarma | 6 contacto en seco |
| Puerto de comunicación | RS485, SNMP |
| Modo de muestra | Display de pantalla |
| El sistema | |
| Dimensión (WxDxH) | 482x350.6×9U,≤30kg ((sin módulos) |
| Modo de enfriamiento | Refrigeración natural |
| Modo de mantenimiento | Mantenimiento delantero, cambio de grado del módulo de soporte |
| Nivel de protección | Protección IP20 |
| Medio ambiente | |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -40 °C a +75 °C |
| Humedad de funcionamiento | Entre el 5% y el 95% (no condensado) |
|
Alturas |
0 a 4000 m ((si la altitud se encuentra en el rango de 3000 a 4000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m) |
* diseño personalizado está disponible.

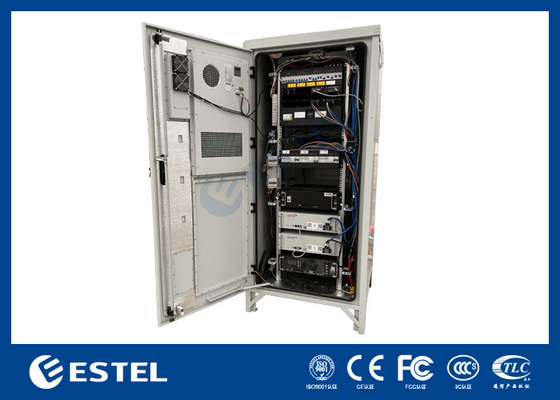

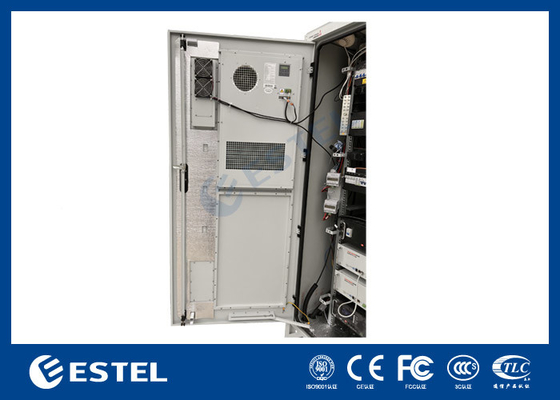

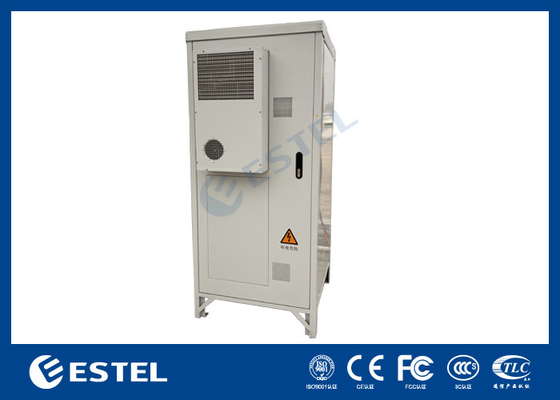

Imágenes del gabinete:

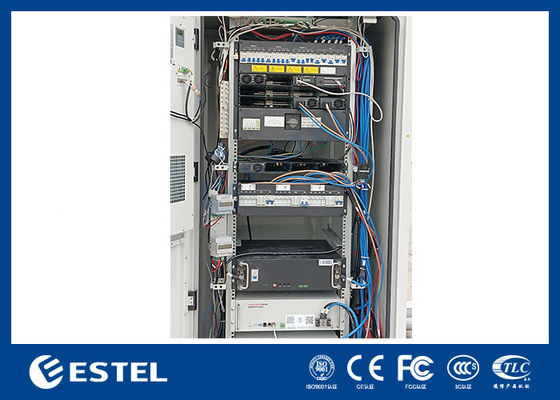

Imágenes del rectificador:
Definición de propiedad intelectual
Se aplican las siguientes medidas:
IP55= Características de las cámaras:
Protección completa contra el polvo, el aceite y otros materiales no corrosivos
Protección completa contra el contacto con el equipo encerrado
Protección contra el agua, hasta el agua proyectada por una boquilla contra el recinto desde cualquier dirección
Disponible en montaje en pared, de pie libre, en canal y en poste de telégrafo
Se ofrecen servicios de logotipo, anodizado o grabado de silk-screening
IP65= Características de las cámaras:
Protección completa contra el polvo, el aceite y otros materiales no corrosivos
Protección completa contra el contacto con el equipo encerrado
Protección contra el agua, hasta el agua proyectada por una boquilla contra el recinto desde cualquier dirección
Disponible en montaje en pared, de pie libre, en canal y en poste de telégrafo
Se ofrecen servicios de logotipo, anodizado o grabado de silk-screening
Con cortes, aislamiento, bisagras, cerraduras o cerraduras
Características del gabinete:
| Características | Descripción |
|
Características del módulo
|
El módulo solar tiene una función de seguimiento de punto de potencia máxima. |
| El módulo rectificador adopta la tecnología de compensación del factor de potencia activo, el valor del factor de potencia es de hasta 0.99 | |
| La eficiencia máxima del módulo rectificador es superior al 93% | |
| La eficiencia máxima del módulo solar es superior al 95% | |
| El módulo solar y el módulo rectificador tienen una alta densidad de potencia | |
| El módulo solar y el módulo rectificador adoptan la tecnología de intercambio en caliente no destructiva, es decir, plug-and-play. | |
| El módulo solar y el módulo rectificador tienen una función de protección contra el sobrevoltado de salida, incluida la protección contra el sobrevoltado de hardware y la protección contra el sobrevoltado de software.Y el software de protección contra sobre tensión tiene dos modos para la opción: el primer modo de bloqueo de sobrevolución, el cuarto modo de bloqueo de sobrevolución | |
| Gestión de la batería | Gestión perfecta de la batería: protección de la batería, y funciones como regulación automática de voltaje, limitación de corriente sin pasos, cálculo de la capacidad de la batería,Equalización automática/conversión de las tarifas flotantes, prueba de batería en línea. |
| Gestión complementaria de la luz y la electricidad | Función de gestión complementaria perfecta de luz/electricidad, que puede lograr la prioridad del suministro de energía solar y maximizar el uso de la energía solar |
| Estadísticas de potencia | Consumo eléctrico de carga, energía generada por energía solar, energía generada por red, energía generada por DG, descarga de baterías, carga de baterías |
| Registro de datos |
90 días de registro de datos históricos, los datos históricos se pueden subir. 200 registros de alarma de historial, 10 grupos de datos de ensayo de la batería |
| Función de alarma | Funciones perfectas de protección contra fallas y alarma de fallas |
| Diseño de la red |
Proporcionar puertos de contacto en seco y otros puertos de comunicación para flexibilizar la red; Permitir la actualización del software de extremo próximo y el funcionamiento sin supervisión |
| Interfaz de operación humanizada |
El LCD está diseñado con un ángulo de 15 grados, que es más intuitivo y conveniente para el funcionamiento del usuario. Consultar los parámetros de funcionamiento, las estadísticas y las alarmas históricas del sistema a través de la pantalla LCD. Control del sistema manualmente a través de la pantalla LCD |
| Protección contra rayos | Diseño perfecto de protección contra rayos en los lados AC y DC |
| Diseño de ahorro de energía | El sistema, además de la función de ahorro energético de reposo del módulo de rectificador, también apoya y prioriza el uso de la energía solar de entrada a la carga, aprovecha al máximo la energía solar,lograr el ahorro de energía y reducir las emisiones de gases de efecto invernadero |
| Tipo exterior | El nivel de protección del sistema es de hasta IP55, puede utilizarse al aire libre. |
|
El sistema
|
Todos los equipos del sistema soportan el mantenimiento en la parte delantera |
| El sistema adopta la tecnología de reposo del módulo rectificador, doble contactor de estado estacionario, derivación de baja potencia y tecnología ajustable de velocidad del ventilador, y tiene una función de ahorro de energía más destacada | |
| El calentador alternativo opcional hace que el sistema funcione a baja temperatura de manera confiable | |
| Monitoreo a distancia | El Modem está configurado con función GPRS que puede realizar la monitorización remota mediante el suministro de datos al servidor de Internet |
Gabinete de energía híbrida con energía solar y aplicación del sistema de energía:
Nuestro gabinete es ampliamente utilizado en la industria de comunicaciones al aire libre.etc..
Adecuado para uso en calles, edificios, montañas, zonas urbanas, rurales, residenciales y otras zonas.
