Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | El gabinete de telecomunicaciones UPS exterior | Dimensión: | En el caso de los vehículos de la categoría M1, el valor de los vehículos de la categoría M2 es el v |
|---|---|---|---|
| El material: | Acero galvanizado de pared única | Refrigerador: | aire acondicionado y fan |
| Estante de equipo: | 19 pulgadas Rack y bandeja de la batería | Clasificación de propiedad intelectual: | Protección IP55 |
| Puerta: | Una puerta delantera una puerta trasera. | Personalizado: | - ¿ Qué? |
| Resaltar: | El gabinete integrado exterior con PDU,El gabinete integrado exterior con batería,IP55 gabinete integrado exterior |
||
Cabinet integrado al aire libre con batería y unidad de distribución de energía con nivel de protección IP55
Parámetros técnicos para el ET80130221-BA
| Configuración | Punto de trabajo | Parámetro técnico |
| El gabinete | Modelo | Se aplicará a los productos de las categorías 1 y 2 del presente anexo. |
| Nivel de protección | Protección IP55 | |
| Dimensión externa | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | |
| Dimensión interna | Cabina de la batería de 1 capa superior de 19 pulgadas 33U debajo | |
| El material |
Acero galvanizado, de 1,2 mm de espesor, pared única. espesor de las piezas de rodamiento: 2,0 mm |
|
| El aislamiento | PEF de 20 mm | |
| Revestimiento | Revestimiento en polvo de poliéster | |
| El color | Se aplicará el procedimiento siguiente: | |
| Puerta | Una puerta delantera, una puerta trasera, bloqueo anti robo de tres puntos, candado de apoyo. | |
| Las bisagras | Las bisagras interiores | |
| Opciones de instalación | Montado en el suelo | |
| Enrutamiento por cable | Cable dentro y fuera de la parte inferior del gabinete | |
| Refrigerador | El aire acondicionado 2000W 48VDC | |
| el ventilador 12038 48VDC | ||
| Unidad de distribución de energía |
Panel de control de corriente alterna, con diodo supresor de voltaje transitorio (SPD 80KA) Generadores de red eléctrica y diésel (L1, L2, N, G) 120V Nema 5-15R 2 tomas de corriente 1 interruptor doble 100A 2 interruptores individuales 64A 3 interruptores únicos 30A Unidad de distribución Voltado de entrada: AC 220V (L1, L2, N y G) 60Hz en fase única (conexión a tierra L1, L2, N) conexión del generador eléctrico Voltado de entrada: AC 220V (L1, L2, N y G) 60Hz |
|
| Las demás | Lámpara LED de 48 VDC | |
| Medio ambiente | Temperatura de trabajo | -40°C~+55°C (+radiación solar) |
| Temperatura de almacenamiento | -40°C~+70°C | |
| Humedad de trabajo | 5% ~ 95% ((sin condensación) | |
| Altitud de trabajo | 0 ~ 4000 metros | |
1.Se aplicará a los productos de las categorías 1 y 2 del presente anexo.Especificaciones:
Un gabinete integrado al aire libre es un dispositivo que integra una batería y una unidad de distribución de energía (PDU) para proporcionar distribución de energía y protección en un entorno al aire libre.
Funciones principales:
Batería: Proporciona energía de respaldo para el dispositivo para garantizar que pueda seguir funcionando durante un período de tiempo en caso de corte de energía.
Unidad de distribución de energía (PDU): distribuye la energía de la fuente de alimentación a los dispositivos o sistemas y proporciona protección contra sobrecargas y cortocircuitos.
Características:
A prueba de agua y polvo: por lo general con IP55 o IP65 grado a prueba de agua y polvo, adaptarse al ambiente exterior áspero.
Desempeño de disipación de calor: aire acondicionado/ventilador incorporado u otro dispositivo de disipación de calor para garantizar el funcionamiento normal de los dispositivos internos en entornos de alta temperatura.
Capacidad: puede proporcionar gabinetes de varias capacidades, como 18u, 22u, 27u, 32u, 42u, etc.
Personalización: se puede personalizar de acuerdo con las necesidades del usuario, incluido el tamaño, el color, la función, etc.
Lista de accesorios
| - No, no es así. | Punto de trabajo | Cantidad | Unidad | Especificaciones |
| 1 | El gabinete de UPS exterior | 1 | Se ha puesto |
(1) Dimensión exterior: W×D×H 800×1300×2210 mm (2) Un compartimiento: la parte superior es el compartimento de equipos, la parte inferior es el compartimento de baterías. (3) Con una puerta de entrada y cerradura especial para el armario exterior (bloqueo de apoyo) (4) Acero galvanizado, panel de estructura sandwich, doble pared con aislamiento térmico (5) Existe aislamiento térmico entre la pared interior y la pared exterior. |
| 2 |
Aire acondicionado (refrigeración de la bodega de equipos) |
1 | Se ha puesto | Capacidad de refrigeración: 2000W; fuente de alimentación: DC48V |
| 3 | El ventilador | 1 | Se ha puesto | Fuente de alimentación: DC48V |
| 4 | Sensor de lámpara LED | 1 | P.C. | Se utiliza para controlar la luz LED encendida/apagada |
| 5 | Lámpara de LED | 1 | P.C. | El valor de las emisiones de CO2 |
| 6 | Unidad de distribución de energía | 1 | Se ha puesto |
Panel de control de corriente alterna, con diodo supresor de voltaje transitorio (SPD 80KA) Generadores de red eléctrica y diésel (L1, L2, N, G) 120V Nema 5-15R 2 tomas de corriente 1 interruptor doble 100A 2 interruptores individuales 64A 3 interruptores únicos 30A Unidad de distribución Voltado de entrada: AC 220V (L1, L2, N y G) 60Hz en fase única (conexión a tierra L1, L2, N) conexión del generador eléctrico Voltado de entrada: AC 220V (L1, L2, N y G) 60Hz |
| 7 | Paquete | 1 | Se ha puesto | Casilla de madera |
2. Características
(1) El armario es a prueba de polvo, a prueba de sol y a prueba de lluvia, que se utiliza en el ambiente exterior.
(2) Refrigeración del gabinete: aire acondicionado.
(3) La disposición del armario es razonable, lo que facilitará el acceso, la fijación y la puesta a tierra de los cables.
(4) Todos los cables utilizados en el armario están hechos de materiales ignífugos.
(5) El armario incluye barra de tierra
3Aplicaciones
El gabinete de alimentación exterior ET80130221-BA es para contener el sistema de energía de telecomunicaciones y las baterías, utilizado principalmente en la estación base de comunicación inalámbrica, como el sistema 4G,servicio integrado de comunicación/red, estación de acceso/transmisión de conmutación, comunicación/transmisión de emergencia, etc.
4. Diagrama de dimensiones

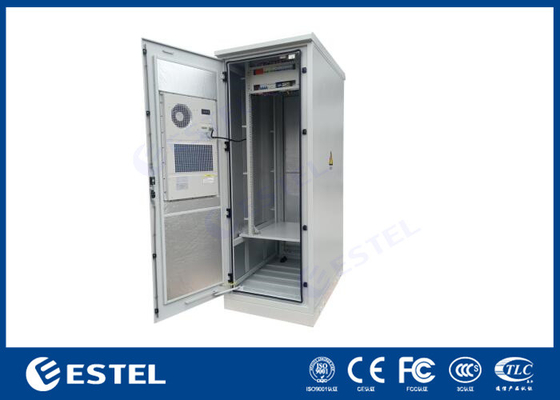

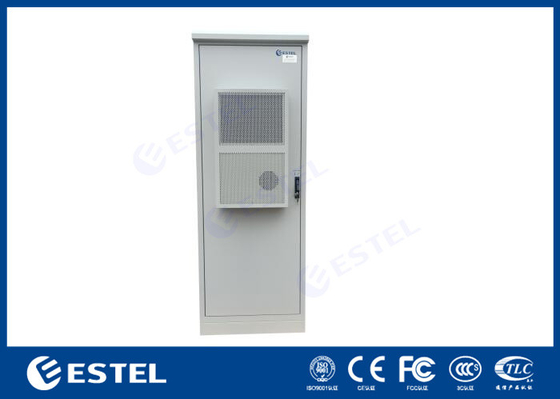

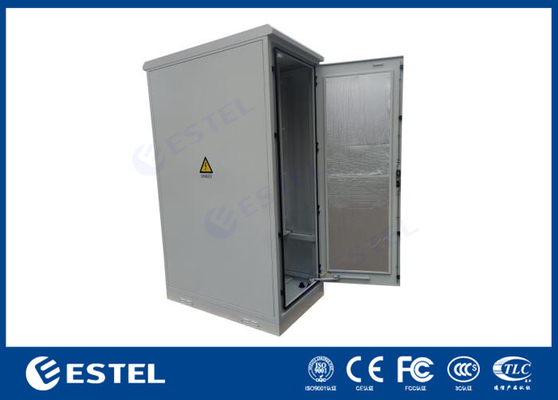

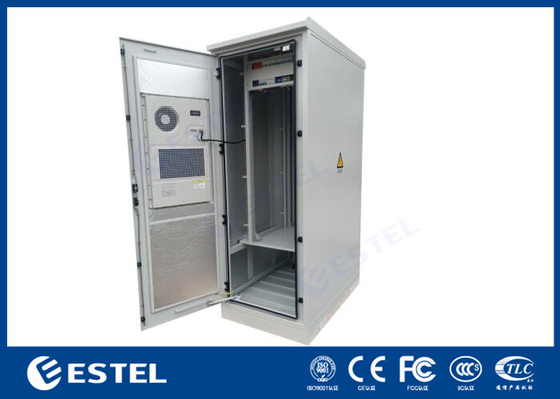

5- Imágenes del gabinete.
