Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Rectificador de telecomunicaciones montado en bastidor | Modelo: | Se aplicará el procedimiento siguiente: |
|---|---|---|---|
| El controlador: | Comunicación Ethernet, SNMP, ModBus y RS485 | Modo de instalación: | Estante de 19 pulgadas |
| Capacidad plena: | 23.2kw | Voltado de salida: | La velocidad máxima de la corriente de corriente será de -48VDC (de -42 a -58VDC) |
| Módulo: | Caliente-intercambiable | Gestión de la batería: | Apoyo |
| Resaltar: | Rectificador de 19 pulgadas de 220Vac,Rectificador de módulo de 19 pulgadas intercambiable en caliente,23Sistema de suministro de energía de 2 kW |
||
1Sistema de energía de telecomunicaciones Detalles:
| Lugar de origen: Shenzhen, China (continente) | Con una potencia de 220 Vac de fase única |
| Nombre de marca: ESTEL | 48V ((40~58Vdc ajustable) |
| Número de modelo: EVCSE48200 | Potencia de salida: 23,2 kW |
| Nombre del producto:Sistema de alimentación de CA/CC | Frecuencia de entrada:50/60Hz ± 10% |
| Certificación: ISO9001, CE, 3C, FCC y TLC | Corriente de salida: 50-400A |
| Aplicación: dispositivo de transmisión, estación de tierra de comunicación por satélite | Factor de potencia: ≥ 0.99 |
| Peso: 15 kilos | Compartición de corriente en paralelo: ≤ ± 3% |
| Entrada de la batería: 100A*2 | Precisión de la estabilidad de voltaje: ≤ ± 0,6% |
| La carga de salida: (10-63) A*10 | Eficiencia: ≥91% |
2Descripción del sistema de rectificador
El EVCSE48400 consta de módulo de control VSM-B, módulo de rectificador VRM48, etc. Y hay una unidad de distribución AC-DC. Su capacidad puede alcanzar 48V / 50A ~ 400A combinando racks con rectificadores.
1) El módulo rectificador adopta la tecnología de compensación del factor de potencia activo y el valor del factor de potencia alcanza 0.99.
2) El rango de trabajo normal de la tensión de entrada de CA es amplio hasta 90 ̊290V, fase única, (323V ~ 480V ac, fase 3).
3) El módulo rectificador adopta la tecnología de conmutación suave de puente completo y la eficiencia es de hasta el 96%.
4) Gestión inteligente de la batería: hay funciones de apagado de carga y protección contra la batería de bajo voltaje (LVLD + LVBD) y apagado secundario (interruptor de alimentación secundario),que puede realizar funciones tales como la compensación de temperatura, ecualización automática y control de carga flotante, regulación automática del voltaje, cálculo de la capacidad de la batería y pruebas en línea de la batería.
5) El módulo rectificador adopta tecnología de intercambio en caliente sin daños, plug and play, y el tiempo de reemplazo es inferior a 1min.
6) Diseño en red, proporcionando múltiples interfaces de comunicación (como RS485, contacto seco), redes flexibles, monitoreo local y remoto limitado en realidad, sin vigilancia.
7) Diseño de protección contra rayos para lados AC y DC, adecuado para zonas de tormenta.
8) Apoyar las funciones de protección contra fallas y alarma de fallas.
9) El funcionamiento y el mantenimiento amigables se pueden instalar contra la pared, ahorrando espacio de manera efectiva.
10) Radiación ultrabaja. Adopte un diseño avanzado de compatibilidad electromagnética.
3Modulo de control del rectificador Parámetros técnicos
| Ingreso | |
| Variabilidad nominal | Con una potencia de 220 Vac de fase única |
| Rango de tensión de funcionamiento | 90 ~ 300Vac |
| En la actualidad | ≤ 18,5 A |
| Frecuencia | 50/60Hz ± 10% |
| Factor de potencia | ≥ 099 |
| Producción | |
| Válvula de tensión | 48V ((40~58Vdc ajustable) |
| En la actualidad | 50A@58 |
| Compartición de corriente en paralelo | ≤ ± 3% |
| Precisión de la estabilidad de voltaje | ≤ ± 0,6% |
| Protección | Sobre tensión, sobre corriente, cortocircuito de salida y sobre temperatura |
| Otros datos | |
| Eficiencia | ≥92% |
| Modo de refrigeración | Refrigeración del ventilador |
| Temperatura de funcionamiento | -10 ~ + 55 °C |
| Grado de la clase de protección | Protección IP20 |
| Voltado de la onda | No más de 200 mVpp |
| Ruido fosforométrico | Se aplican las siguientes medidas: |
| Efecto de carga | ≤ ± 0,5% |
| Tiempo de restauración del efecto de carga | ≤ 200 μs |
| Efecto de la fuente | ≤ ± 0,1% |
| Dimensión (mm) | Se trata de una serie de medidas que se aplican a las empresas que se encuentran en el ámbito de aplicación de la presente Directiva. |
| Peso | 2.2 kg |
| CEM | |
| Emisión | Entrada AC de acuerdo con EN50081-1 y EN50081-2; salida CC de acuerdo con EN50081-2 |
| Immunidad | Conforme a las normas EN50081-1, EN50081-2 |
| Seguridad | Se aplicarán las siguientes medidas: |
3Principio de funcionamiento del modelo EVCSE48400
En condiciones normales, todos los parámetros de los módulos rectificadores y de la unidad de distribución están bajo el control del módulo de monitorización, funcionando de acuerdo con el parámetro preestablecido o los comandos del usuario.En caso de fallo de la redCuando el voltaje de la batería está por debajo de 42V ± 0,5V, el sistema se alimenta de la batería.el módulo de monitoreo informa de la batería bajo la señal de alarma de voltaje y corta la salida de carga, entonces el sistema de alimentación deja de funcionar. Cuando la red externa de CA se recupere, el sistema volverá al estado de trabajo normal. (Todos los datos de monitoreo anteriores son valores predeterminados del sistema que los usuarios pueden restablecer).
4Aplicación del rectificador
(1) Acceso a la integración
(2) Sistema de distribución y extensión en interiores
(3) Estación móvil y sistema de extensión de cobertura
(4) Red inalámbrica
(5) Estación terrestre de comunicación por satélite y estación de comunicación por microondas
(6) Sala de distribución de corriente débil
(7) Otros sistemas de alimentación ininterrumpida CA/CC
5Nuestro agente de entrega
Las mercancías pueden ser enviadas por mar, por aire, por mensajero, por tierra, por tren, etc.
Además del siguiente agente de reparto, también podemos buscar el agente de reparto con el mejor precio en China si necesita que lo hagamos por usted.

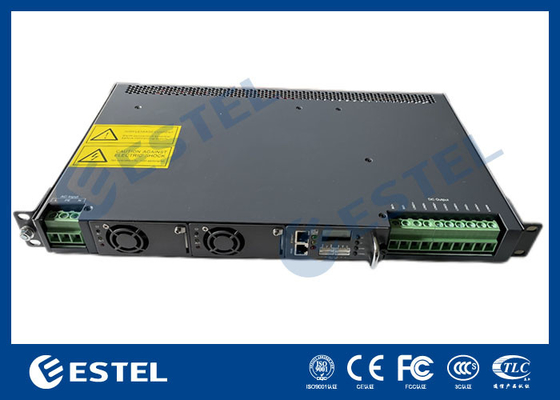

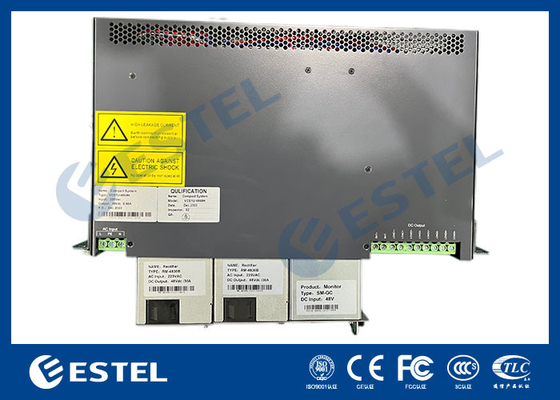

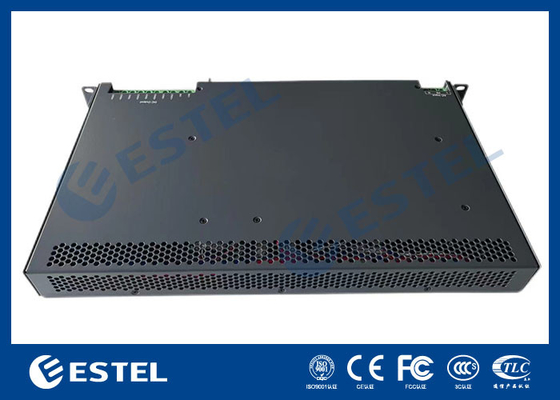

6Imágenes del producto:
