Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Rectificador de telecomunicaciones montado en bastidor | Modelo: | Las demás partidas del anexo II |
|---|---|---|---|
| El controlador: | Comunicación Ethernet, SNMP, ModBus y RS485 | Modo de instalación: | Estante de 19 pulgadas |
| Capacidad plena: | 1080W | Válvula de salida: | La velocidad máxima de la corriente de corriente será de -48VDC (de -42 a -58VDC) |
| Módulo: | Caliente-intercambiable | Gestión de la batería: | Apoyo |
| Resaltar: | Sistema de suministro de energía de 1080W,Rectificador estándar de 19 pulgadas,Sistema de suministro de energía CS1U-4820 |
||
1. ESTEL Descripción del sistema eléctrico
Esta fuente de alimentación es una fuente de alimentación del sistema, con las siguientes características y funciones:
1, Amplio rango de entrada de voltaje: 100-240 Vac, adecuado para la entrada de red de CA en todo el mundo;
2, El sistema tiene un factor de potencia alto de 0.95; el requisito armónico alcanza el límite de la norma IEC61000-3-2
2001;
3, Bajo voltaje de entrada, sobrevoltaje de entrada, sobrevoltaje de salida, límite de corriente de salida, cortocircuito de salida, función de protección contra la sobre temperatura;
4El sistema tiene una interfaz de entrada de batería y una función de gestión y carga de bajo voltaje de la batería..
2, Características de entrada del sistema de alimentación
Número |
Proyecto | Requisito técnico | Unidad | Las observaciones |
| 1 | Voltado de entrada | 100 ¢ 240 | Vacc | |
| 2 | Rango de tensión de entrada | 90 ¢ 264 | Vacc | |
| 3 | Frecuencia del voltaje de entrada | 47 ¢ 63 | HZ | |
| 4 | Corriente de entrada máxima | ≤ 18 años | A. No | |
| 6 | Corriente de impacto de entrada | ≤ 80 años | A. No | Inicio en frío, tensión máxima de entrada |
| 7 | El PFC | ≥ 095 | VIN = 220 Vac, carga nominal |
3Características de salida del sistema de alimentación:
|
|
Proyecto |
Requisito técnico |
Unidad |
Las observaciones |
|
|
1 |
Válvula de salida |
54 ± 0.5 |
Vdc |
Tensión de ensayo cuando se acabe la batería |
|
|
2 |
Corriente de salida |
0 ¢ 20 |
A. No |
La fuente de alimentación viene con un |
|
|
3 |
Presión estable |
± 3 |
% |
|
|
|
4 |
Batería |
54 ± 0.5 |
V. |
Tensión de ensayo para la batería cuando: |
|
|
5 |
Batería |
8 ± 0.5 |
A. No |
Prueba en estado de corriente constante |
|
|
6 |
Líneas de salida |
≤ 200 |
el valor de las emisiones |
Carga nominal, osciloscopio |
|
|
7 |
Producción total |
1080 |
No |
La fuente de alimentación viene con un |
|
|
8 |
Salida de arranque |
≤ 6 años |
El S |
VIN = 220 Vac, carga nominal |
|
|
9 |
Tiempo de salida |
≤ 100 |
MS |
La tensión de salida aumenta del 10% |
|
|
10 |
Sobrepasado |
≤ 5 años |
Porcentaje |
|
|
|
11 |
La salida |
≥ 10 años |
MS |
VIN: 220 Vac, carga nominal |
|
|
12 |
el mismo |
Sobrecarga |
≤ 5 años |
Porcentaje |
Variación de la carga de salida: 25% -50-25% |
|
Recuperación |
≤ 200 |
El valor de las emisiones |
|||
|
13 |
temperatura |
± 003 |
En %/°C |
|
|
|
14 |
Entrega |
90 (valor típico: 92%) |
% |
25°C, entrada de 220 VAC, carga nominal |
|
3Principio de funcionamiento del modelo CS1U-4820
En condiciones normales, todos los parámetros de los módulos rectificadores y de la unidad de distribución están bajo el control del módulo de monitorización, funcionando de acuerdo con el parámetro preestablecido o los comandos del usuario.En caso de fallo de la redCuando el voltaje de la batería está por debajo de 42V ± 0,5V, el sistema se alimenta de la batería.el módulo de monitoreo informa de la batería bajo la señal de alarma de voltaje y corta la salida de carga, entonces el sistema de alimentación deja de funcionar. Cuando la red externa de CA se recupere, el sistema volverá al estado de trabajo normal. (Todos los datos de monitoreo anteriores son valores predeterminados del sistema que los usuarios pueden restablecer).
4Aplicación del rectificador
(1) Acceso a la integración
(2) Sistema de distribución y extensión en interiores
(3) Estación móvil y sistema de extensión de cobertura
(4) Red inalámbrica
(5) Estación terrestre de comunicación por satélite y estación de comunicación por microondas
(6) Sala de distribución de corriente débil
(7) Otros sistemas de alimentación ininterrumpida CA/CC
5Nuestro agente de entrega
Las mercancías pueden ser enviadas por mar, por aire, por mensajero, por tierra, por tren, etc.
Además del siguiente agente de reparto, también podemos buscar el agente de reparto con el mejor precio en China si necesita que lo hagamos por usted.

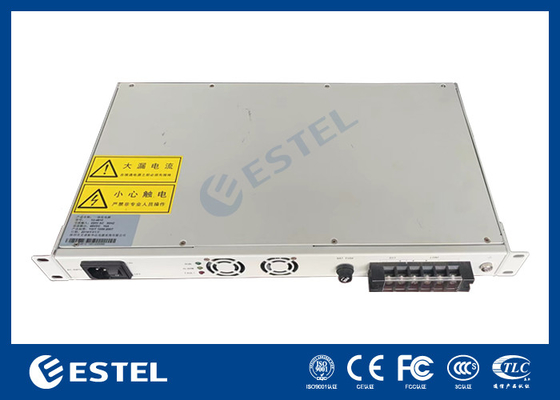

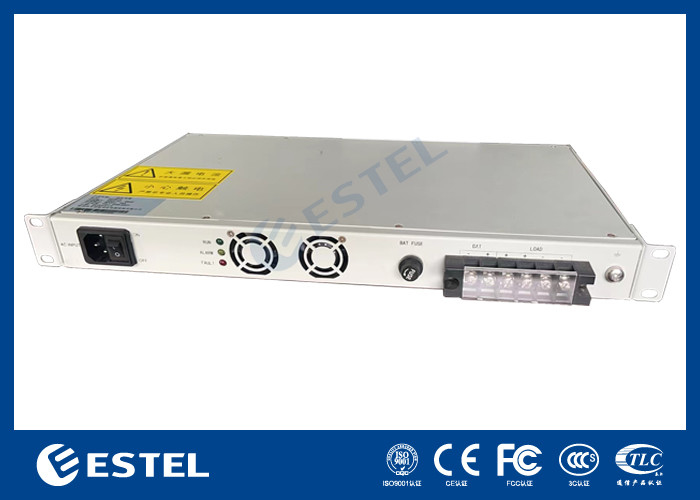

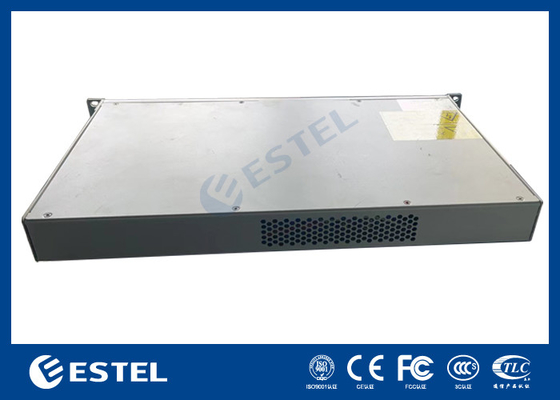

6Imágenes del producto:
