Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Cabina eléctrica exterior | Dimensión: | El tamaño de la caja es de 750 mm × 750 mm × 1750 mm. |
|---|---|---|---|
| El material: | Acero galvanizado de pared única | Refrigerador: | aire acondicionado y fan |
| Estante de equipo: | Estante de 19 pulgadas | Clasificación de propiedad intelectual: | Protección IP55 |
| Puerta: | Una puerta principal | personalizado: | - ¿ Qué? |
| Resaltar: | Cabinet de energía exterior integrado,Gabinete de energía con distribución de energía,Cabinet de energía con sistema de monitoreo |
||
32U IP55 gabinete de alimentación exterior integrado con sistema de distribución y monitorización de energía
Parámetros técnicos del gabinete
| Configuración | Punto de trabajo | Parámetro técnico | |
| El gabinete | Modelo | En el caso de las empresas de servicios de telecomunicaciones: | |
| Nivel de protección | Protección IP55 | ||
| Dimensión externa | H1750mm × W750mm × D750mm (se puede personalizar) | ||
| Dimensión interna | 19 pulgadas de rieles, 32U | ||
| El material | Acero galvanizado, de 1,2 mm de espesor, pared única. | ||
| El aislamiento | PEF (opcional) | ||
| Revestimiento | Revestimiento en polvo de poliéster | ||
| El color | Se aplicará el procedimiento siguiente: | ||
| Encierra | Sistema de bloqueo de tres puntos antirrobo | ||
| Las bisagras | Las bisagras interiores | ||
| Opciones de instalación | Con montura en el suelo | ||
| Enrutamiento por cable | Cable dentro y fuera de la parte inferior del gabinete | ||
| Mantenimiento | Una puerta principal, mantenimiento frontal | ||
| Refrigerador | Opciones | Aire acondicionado | El ventilador |
| Capacidad de refrigeración | Con una potencia de 1500 W | 180CFM | |
| Válvula de entrada | El valor de las emisiones de CO2 será el siguiente: | 48 VDC | |
| Comunicación | Se trata de un sistema de seguridad. | / | |
| Controlador de temperatura | Control de temperatura del ventilador de 48 V | ||
| Unidad de distribución de energía | A prueba de rayos de grado B | ||
| Entrada de corriente alterna | Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán a los vehículos de motor. | ||
| Salida de CA | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | ||
| Salida en CC | 16A/1P×4. (opcional) | ||
| Sensores |
1 x detector de humo, 1 x sensor de agua, 1 x sensor de temperatura y humedad, 1 x transmisor de puertas, 1 x sensor de vibración. |
||
| Las demás | Lámpara LED de 48 VDC para la iluminación | ||
| Medio ambiente | Temperatura de trabajo | -40 °C ~ +55 °C (+ Radiación solar) | |
| Temperatura de almacenamiento | -40°C~+70°C | ||
| Humedad de trabajo | 5% ~ 95% ((sin condensación) | ||
| Altitud de trabajo | 0 ~ 4000 metros |
||
1.32U gabinete de telecomunicaciones Introducción
El gabinete al aire libre se utiliza ampliamente en los operadores de telecomunicaciones, sitios de telecomunicaciones móviles, pequeños refugios al aire libre, gabinetes de control eléctrico ferroviario, policía electrónica, estaciones base de comunicación,Estaciones de detección de aire exterior, gabinetes de control solar, etc.
2Características del gabinete
- La protección de entrada es IP55, podemos proporcionar gabinete IP65 basado en el cliente's real.
- Hecho de material galvanizado de gran tamaño.
La puerta delantera utiliza una cerradura antirrobo de tres puntos estándar, la cerradura de la puerta forma una estructura de bloqueo de tres puntos superior, medio e inferior.el efecto de bloqueo es seguro y fiable.
- Los postes de montaje estándar de 19 pulgadas.
- Puertas aseguradas con un sistema de bloqueo muerto de acero (PADLOCK de apoyo)
- Se instala en el sistema de base de la raíz del suelo o sobre el suelo de la columna por "enterramiento directo"
- La entrada del cable es a través de la base como estándar con entrada lateral o de techo disponible bajo petición.
3Instrucciones del Gabinete
Para aquellos que necesitan más que un armario estándar, esta serie también puede ofrecer una solución realmente segura y personalizada con muchas opciones disponibles,proporcionar un entorno climatizado para cualquier equipo electrónico, paneles de carga eléctricos y soluciones de entrada de cables.
Este armario de baterías es de 1750 mm de altura y 750 mm de ancho y 750 mm de profundidad.
| Estándar | Descripción |
| Se aplican las disposiciones del artículo 4 del Reglamento (CE) n.o 1224/2009. | Compatibilidad electromagnética |
| GB4706.1 | Seguridad de los electrodomésticos y de los aparatos eléctricos de uso similar. |
| GB4798. ¿Qué quiere decir?1 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - almacenamiento |
| GB4798. ¿Qué quiere decir?2 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - transporte |
| GB4798. ¿Qué quiere decir?3 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - uso |

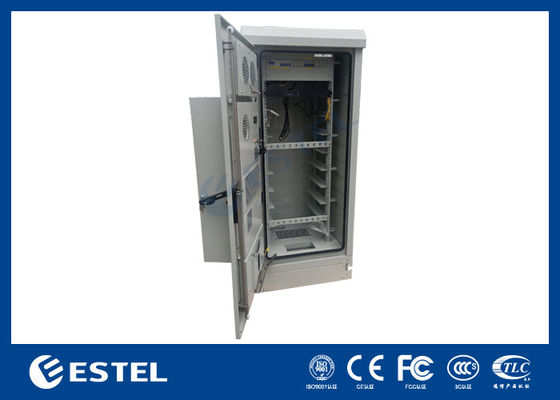

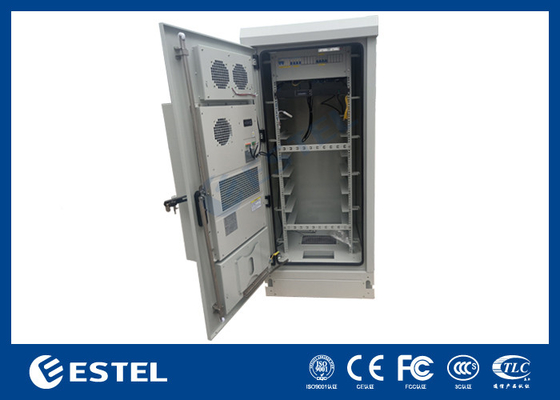

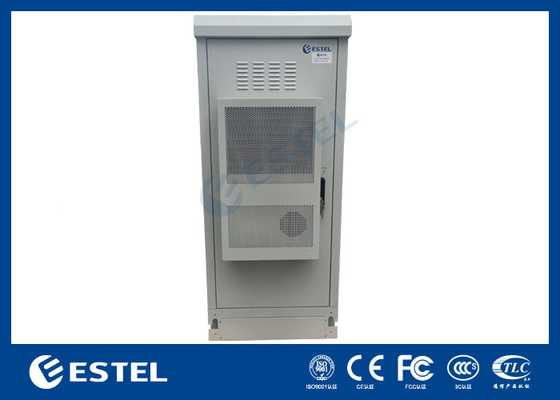

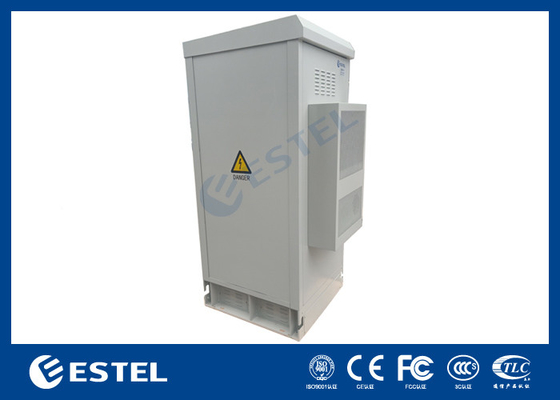

Imágenes del gabinete
Parámetros tecnológicos del aire acondicionado
| Punto de trabajo | Nombre | Unidad | Parámetro |
| Dimensión e instalación | Dimensión del contorno del cuerpo (altura*ancho*profundidad) | En el caso de los | 750*450*200 |
|
Dimensión de contorno incluida El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. |
En el caso de los | 784*484*200 | |
| Peso | En kilos | 24 | |
| Método de instalación | Puerta montada | ||
| Método de instalación | En exteriores | ||
| Medio ambiente y protección | Temperatura del entorno de trabajo | °C | -40 a +55 |
| Ruido | dB (A) | 65 | |
| Esperanza de vida | Años | > 10 años | |
| Grado IP | Protección IP55 | ||
| Agentes de refrigeración | R134a | ||
| Certificación ROHS | - ¿ Qué? | ||
| Desempeño | Rango de tensión de entrada | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| Capacidad de refrigeración ((L35/L35) | No | 1500 | |
| Potencia de entrada de refrigeración nominal ((L35/L35) | No | 580 | |
| Corriente de refrigeración nominal (L35/L35) | A. No | 2.6 | |
| Corriente de refrigeración máxima | A. No | 4.6 | |
| Capacidad térmica (opcional) | No | 1000 | |
| Volumen del aire de la circulación interna | el volumen de agua | 320 | |
Este paquete es antihumedad, antiimpacto y largo para garantizar un transporte seguro.
