Sistema de alimentación de rectificador estándar de 19 pulgadas 2U Entrada AC y salida DC para gabinete de telecomunicaciones
Detalles del producto
Rectificador de telecomunicaciones 2U de 19 pulgadas
,Sistema de alimentación de salida de corriente continua de entrada
,fuente de alimentación para gabinetes de telecomunicaciones
Sistema de alimentación de rectificador estándar de 19 pulgadas 2U Entrada AC y salida DC para gabinete de telecomunicaciones
1. AC Input DC Output 19 pulgadas 2U Sistema de alimentación del rectificador estándar para el gabinete de telecomunicaciones Introducción:
El sistema de alimentación del rectificador estándar 2U ha sido diseñado específicamente para satisfacer la demanda de soluciones de alimentación de mayor densidad y más compactas.suministro de energía fácil de usar y fiable, encaja dentro de un espacio mínimo..
M45D65B consta de unidad de distribución, módulo rectificador, módulo de conversión, módulo de monitoreo.
|
Configuración |
Módulo rectificador |
En el caso de la |
|
Estándar |
Sección 4 |
Para más detalles, consulte las especificaciones de los módulos. |
|
Estándar |
Se aplicará el método de ensayo de la norma IEC 62368-1 |
|
|
Estándar |
EN 55032 Clase A,GR1089 Edición 4,R3-10, R3-11, R3-12 Clase B certificado por América del Norte |
|
|
Estándar |
En el caso de los productos de la categoría N2O, el valor de los productos de la categoría N2O será el mismo. |
2. Sistema rectificador 2U Detalles rápidos:
|
Distribución de CA |
Distribución de CC |
||
|
Modo de entrada |
380VAC de tres fases |
Voltado de salida |
El valor nominal de la corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente |
|
Capacidad de entrada |
Las demás: |
Disminución de carga |
6 × 30A/ 1 P |
|
Frecuencia de entrada |
45 a 66 Hz,valor nominal:50 Hz/60 Hz |
Documento único |
10kA, 8/20μs |
|
Rectificador |
El controlador |
||
|
Válvula de entrada |
85VAC ~ 300VAC, con capacidad nominal de 220VAC |
Salida de alarma |
6 contacto en seco |
|
Eficiencia |
> 96% |
Entrada de la señal |
4 AI ((3 temperatura de la batería, 1 temperatura ambiente), 7 DI (SPD,6 DI común) |
|
Potencia nominal |
El valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros es el valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros. |
Puerto de comunicación |
RS485, SNMP |
|
Temperatura de trabajo |
-40°C~+75°C (puede emitir menos de 50°C) |
Modo de muestra |
Display de pantalla |
|
El sistema |
Medio ambiente |
||
|
Modo de enfriamiento |
Refrigeración natural |
Temperatura de funcionamiento |
10°C a +55°C |
|
Modo de cableado |
Conexión trasera |
Temperatura de almacenamiento |
40°C a +75°C |
|
Modo de mantenimiento |
Mantenimiento del back-end, cambio de grado del módulo de soporte |
Humedad de funcionamiento |
Entre el 5% y el 95% (no condensado) |
|
Nivel de protección |
Protección IP20 |
Alturas |
0 a 4000 m ((si la altitud se encuentra en el rango de 3000 a 4000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m) |
3Características del producto
-
Compensación del factor de potencia activo: el módulo rectificador utiliza la tecnología de compensación del factor de potencia activo, logrando un factor de potencia de 0.99.
-
Amplio rango de voltaje de entrada CA: el rango de funcionamiento normal para el voltaje de entrada CA es amplio, de 90 a 290V para monofásico (y 323V a 480V para trifásico).
-
Alta eficiencia: el módulo rectificador emplea tecnología de conmutación suave de puente completo, con una eficiencia de hasta el 96%.
-
Gestión inteligente de la batería: Las características incluyen protección contra la carga y protección contra la batería de bajo voltaje (LVLD + LVBD), así como apagado secundario (a través de un interruptor de alimentación secundario).Apoya funciones como la compensación de temperatura, ecualización automática y control de carga flotante, regulación automática del voltaje, cálculo de la capacidad de la batería y pruebas en línea de la batería.
-
Tecnología de intercambio en caliente: el módulo del rectificador admite el intercambio en caliente no dañino, lo que permite un fácil reemplazo de enchufe y reproducción en menos de 1 minuto.
-
Diseño en red: ofrece múltiples interfaces de comunicación (como RS485 y contactos secos) para una red flexible, lo que permite la monitorización local y remota en tiempo real con operación sin supervisión.
-
Protección contra rayos: Diseñado con protección contra rayos para ambos lados AC y DC, por lo que es adecuado para su uso en áreas propensas a tormentas eléctricas.
-
Protección contra fallas y alarmas: admite funciones de protección contra fallas y alarmas para mejorar la confiabilidad del sistema.
-
Mantenimiento fácil de usar: El diseño permite la instalación en la pared, ahorrando espacio y simplificando el mantenimiento.
-
Baja Radiación: Incorpora un diseño avanzado de compatibilidad electromagnética para garantizar niveles de radiación ultrabajos.

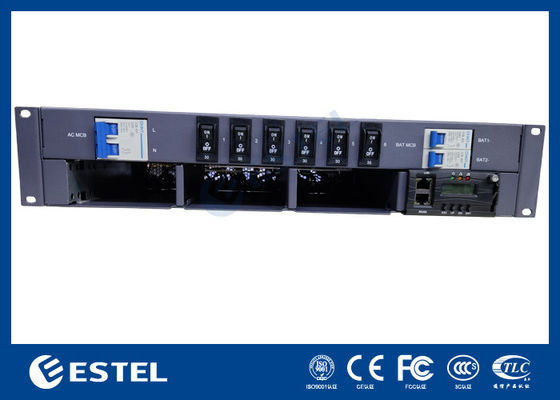

4Imágenes del sistema de rectificador:
5Imágenes del módulo de rectificador:
6Imágenes del embalaje:
-
