ET48300005 Sistema de alimentación integrado para suministro de energía ininterrumpido y gabinete exterior
Detalles del producto
Sistema de alimentación incorporado para UPS
,Gabinete exterior del sistema de alimentación de telecomunicaciones
,Sistema integrado de suministro de energía ininterrumpido
Sistema de alimentación integrado ET48300005 para sistema de alimentación ininterrumpida y gabinete exterior
Introducción al sistema de alimentación de CC integrado ET48300-005
La fuente de alimentación de subbastidor ET48300-005 presenta un diseño compacto de altura de 5U para satisfacer las necesidades críticas de aplicaciones de transmisión de fibra y microondas, dispositivos de acceso y conmutadores. El sistema tiene una capacidad de potencia máxima de 300 A, con AC, batería y MCB de carga. Los cables son accesibles desde el frente mediante MCB y barras colectoras.
Características clave
-
Ancho estándar de 19 pulgadas: garantiza compatibilidad para un uso amplio.
-
Altura compacta de 5U: ahorra espacio y reduce los costos de instalación.
-
Operación frontal y acceso a cables: Proporciona atractivo estético y mantenimiento seguro.
-
Administración avanzada de batería: extiende la vida útil de la batería y ofrece varios puertos de comunicación (RS485, puerto de Internet, contactos secos) para redes flexibles y monitoreo remoto.
-
Rectificador y controlador intercambiables en caliente: permite un mantenimiento en línea fácil y rápido.
-
Amplio rango de voltaje de entrada (85-300 Vac): se adapta a diversas condiciones de la red eléctrica.
Escenarios de aplicación
-
Estaciones base inalámbricas
-
Redes de transmisión
-
Redes de comunicación para empresas.
Presupuesto
|
Tipo |
Sistema |
|---|---|
| Dimensión | 482,0 (ancho) × 350,0 (profundidad) × 5U (alto) |
| Peso | ≤25kg (sin rectificadores) |
| Modo de enfriamiento | Enfriamiento natural |
| Modo de instalación | Instalado en un rack de 19 pulgadas o dentro del gabinete |
| Modo de cableado | Entrada superior y salida superior |
| Modo de mantenimiento | Mantenimiento frontal, admite cambio de grado de módulo. |
| Nivel de protección | IP20 |
Distribución de CA
-
Modo de entrada: 220VAC monofásico
-
Capacidad de entrada: 1 × 100A/2P
-
Frecuencia de entrada: 45~65Hz (valor nominal: 50Hz/60Hz)
-
SPD de CA: 20 kA/40 kA, 8/20 μs
Distribución CC
- Voltaje de salida: -43 a -58 VCC (valor nominal: -53,5 VCC)
- Capacidad máxima: 18kW
- Disyuntor de batería: 2 × 125 A (1 polo)
- Disyuntores de carga:
- LVD: 32 A (1 polo) × 2 + 40 A (1 polo) × 2 + 63 A (1 polo) × 3
- BLVD: 6A (1 polo) × 2 + 10A (1 polo) × 2 + 16A (1 polo) × 2
- Voltaje de entrada del rectificador: 85 VCA a 300 VCA (clasificado 220 VCA)
- Eficiencia: >96%
- Potencia nominal: 3000W (176~300VAC)
- Temperatura de trabajo: -40 ℃ a +75 ℃ (salida total por debajo de 50 ℃)
- Dimensión: 106,5 mm (ancho) × 286 mm (profundidad) × 41,5 mm (1U/H)
- Peso: ≤2kg
- Modo de enfriamiento: enfriamiento forzado
- Factor de potencia: ≥0,99
- Distorsión armónica total: ≤5%
Controlador
- Entrada de señal: 4 AI (3 temperaturas de batería, 1 temperatura ambiente), 7 DI (SPD, 6 DI comunes)
- Salida de alarma: 6 contactos secos
- Puerto de comunicación: RS485, SNMP
- Modo de visualización: LCD
Ambiente
- Temperatura de funcionamiento: -40 ℃ a +75 ℃ (salida total por debajo de 50 ℃)
- Temperatura de almacenamiento: -40 ℃ a +70 ℃
- Humedad de funcionamiento: 5% a 95% (sin condensación)
- Altitud: 0 a 3000 m (para altitudes entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye 1 ℃ por cada 200 m de aumento de altitud).
Esta descripción general proporciona una comprensión integral del sistema de alimentación de CC integrado ET48300-005, diseñado para brindar confiabilidad y eficiencia en diversas aplicaciones de telecomunicaciones.

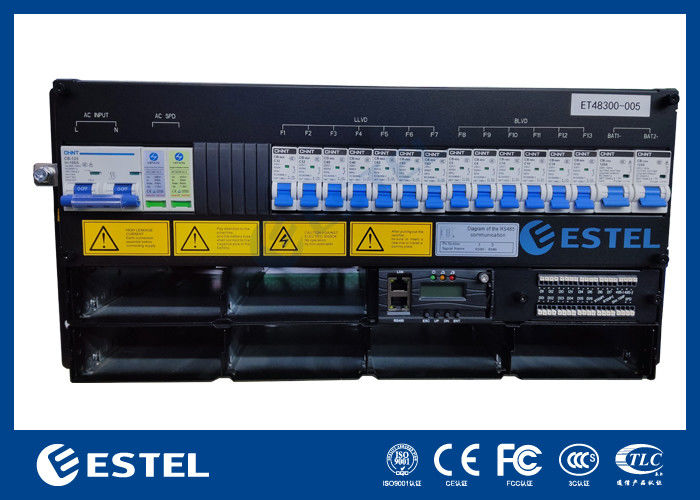

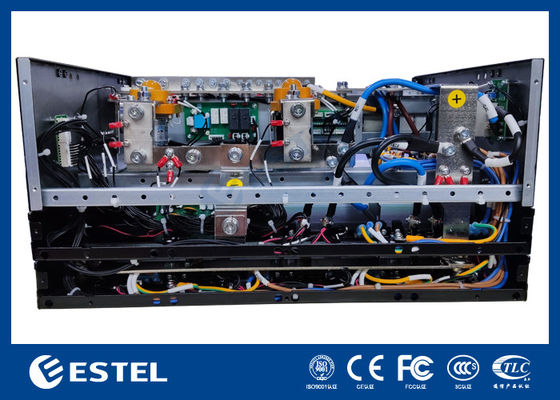

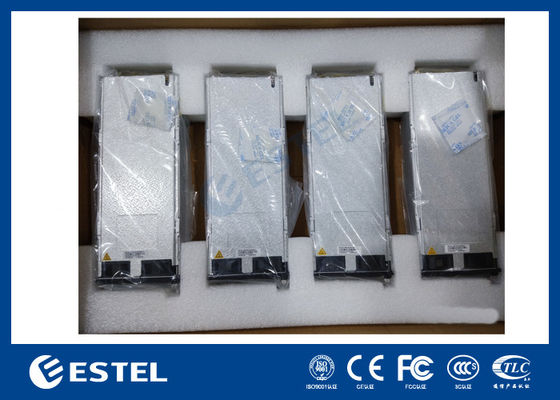

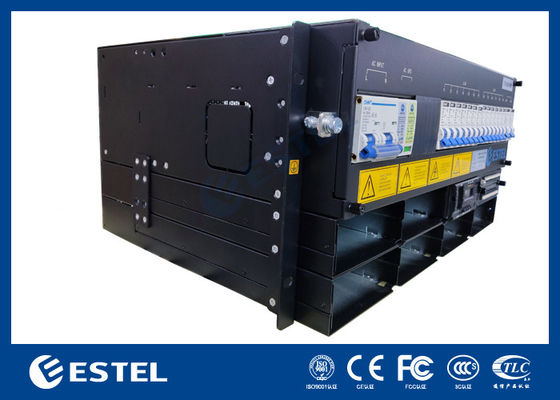

Imágenes del sistema de energía integrado ET48300-005:
-
