ET9090210A-40U Gabinete exterior de doble puerta Telecomunicación con sistema de monitoreo remoto PDU
Detalles del producto
Cabinetero exterior de doble puerta Telecom
,Sistema de monitoreo remoto gabinete de telecomunicaciones al aire libre
,Gabinete de telecomunicaciones al aire libre con PDU
ET9090210A-40U Gabinete de doble puerta para exteriores con PDU y sistema de monitorización remota
1. Parámetros técnicos del gabinete para exteriores
| Configuración | Artículo | Parámetro técnico | |
| Gabinete de telecomunicaciones | Modelo | ET9090210A-40U | |
| Nivel de protección | IP55 | ||
| Dimensión externa | H2100mm×W900mm×D900mm (se puede personalizar) | ||
| Dimensión interna | Riel de 19 pulgadas, 40U | ||
| Material | SUS 304, 1,5 mm de espesor, pared simple. Espesor de las piezas de soporte: 2,0 mm | ||
| Aislamiento | PEF (opcional) | ||
| Recubrimiento | Recubrimiento de polvo de poliéster | ||
| Color | RAL7035 | ||
| Cerradura | Sistema de cierre de tres puntos antirrobo | ||
| Bisagra | Bisagra interna | ||
| Opciones de instalación | Montado en el suelo con accesorios de instalación | ||
| Enrutamiento de cables | Entrada y salida de cables desde la parte inferior del gabinete | ||
| Mantenimiento | Una puerta delantera y una puerta trasera, mantenimiento delantero y trasero | ||
| Refrigeración | Opciones | Aire acondicionado AC | Ventilador |
| Capacidad de refrigeración | 1500W | ||
| Voltaje de entrada | 220VAC 50HZ | 48VDC | |
| Comunicación | RS485 | / | |
| Controlador de temperatura | Controlador de temperatura del ventilador de 48V | ||
| Unidad de distribución de energía | Prueba de rayos de grado B | ||
| Entrada AC | 63A/2P ×1 (opcional) | ||
| Salida AC | 16A/1P×4 (opcional) | ||
| Salida DC | 16A/1P×4. (opcional) | ||
| Sensores |
1 x detección de humo 1 x sensor de agua 1 x sensor de temperatura y humedad 2 x sensor de puerta 1 x sensor de golpes |
||
| Otros | Lámpara LED de 48VDC para iluminación, con interruptor de lámpara LED | ||
| Entorno | Temperatura de trabajo | -40℃ ~+55℃ (+Radiación solar) | |
| Temperatura de almacenamiento | -40℃~+70℃ | ||
| Humedad de trabajo | 5%~95% (Sin condensación) | ||
| Altitud de trabajo | 0~4000 metros |
||
2. Características del gabinete de doble puerta ET9090210A-40U:
2.1 El gabinete es a prueba de polvo, a prueba de sol y a prueba de lluvia, que se utiliza en entornos exteriores.
2.2 El gabinete utiliza aire acondicionado y ventiladores para la refrigeración.
2.3 La disposición del gabinete es razonable, lo que facilitará el acceso, la fijación y la conexión a tierra de los cables. Incluye entradas de cables en la parte inferior del gabinete.
2.4 Todos los cables utilizados en el gabinete están hechos de materiales ignífugos.
2.5 Protección perfecta
● Cubierta superior integrada, buen sellado, a prueba de agua
● Grado de protección: IP55
● Alta estabilidad, radiación anti-UV
● Anticorrosión
4.6 Aislamiento térmico
● La estructura sándwich aísla el calor exterior, manteniendo la temperatura dentro del gabinete sin cambios bruscos, anticondensación, reduciendo el consumo de energía de gestión del calor.
● Material de aislamiento PEF de alto rendimiento
2.7 Incluye barra de cobre de conexión a tierra con revestimiento anticorrosión. Hay suficientes tornillos para los terminales de conexión del cableado.
2.8 Tratamiento de la superficie
El revestimiento de la superficie del gabinete es un revestimiento de polvo para exteriores, con color gris claro.
3. Instrucciones del gabinete con sistema de monitorización remota:
Para aquellos que necesitan algo más que un gabinete estándar, esta serie también puede ofrecer una solución verdaderamente segura y personalizada con muchas opciones disponibles, proporcionando un entorno con control de clima para cualquier equipo electrónico, paneles de carga eléctrica y soluciones de entrada de cables. Proporciona un entorno seguro y con control de clima para cualquier equipo electrónico. Este gabinete es la mejor opción para los requisitos de bastidores para exteriores.
- Tabla 1 Cumplimiento de estándares
| Estándar | Descripción |
| GB/T 17626.7-1998 | Compatibilidad electromagnética |
| GB4706.1 | Seguridad de electrodomésticos y aparatos eléctricos de uso similar. |
| GB4798.1 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - almacenamiento |
| GB4798.2 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - transporte |
| GB4798.3 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - uso |

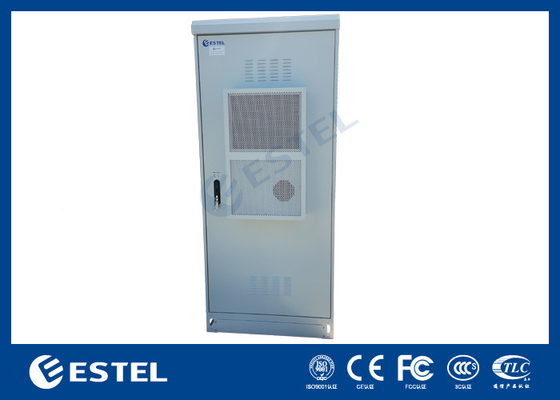

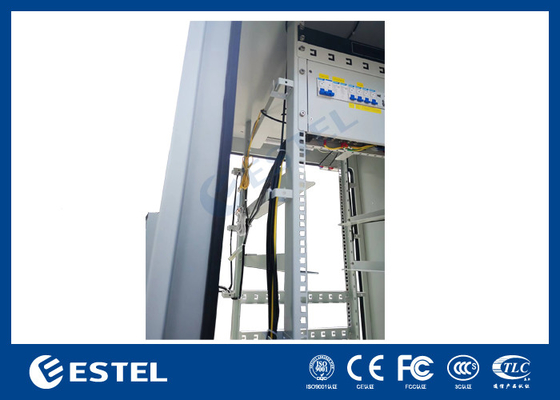

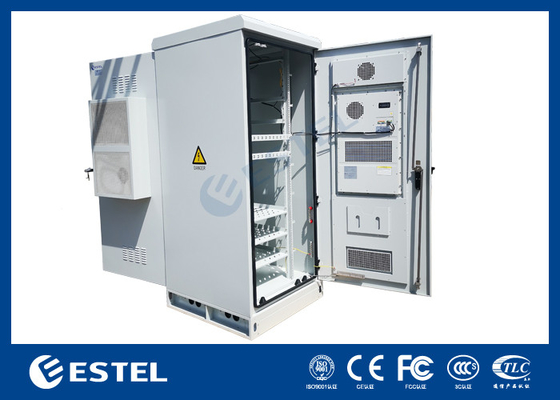

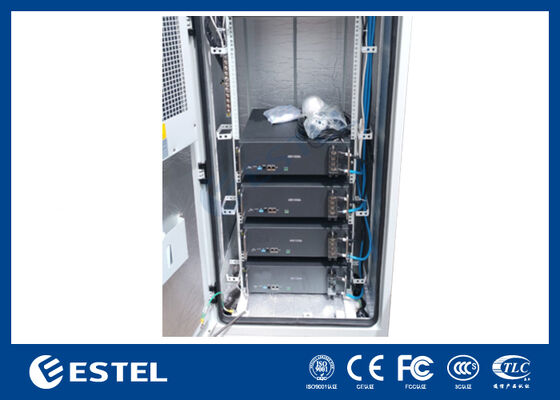

4. Imágenes del gabinete de doble puerta para exteriores:
5. Embalaje y envío del gabinete para exteriores ET9090210A-40U con PDU:
El paquete del gabinete utiliza una caja de madera de fumigación gratuita que es adecuada para la exportación. Este paquete es a prueba de humedad, a prueba de impactos y resistente para garantizar un transporte seguro.
-
