Datos del producto:
Pago y Envío Términos:
|
Dimensión: | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de | Ingresos de energía: | Energía de red, energía solar, generador diesel, con batería de respaldo |
---|---|---|---|
Subtractor de potencia: | 9U, con controlador | Entrada de CA: | Las condiciones de las emisiones de gases de efecto invernadero se determinan en función de las cond |
Dirección General de Input: | Apoyo | Sistema del picovoltio: | 9 kW (puede ser personalizado, máximo 12 kW) |
Sistema de rectificador: | 24KW | Salida en CC: | -48VDC |
Unidad de control: | Con panel de distribución de energía de salida personalizado | refrigeración: | 3 000 W |
Grado IP: | Protección IP55 | Embalaje: | Casilla de madera |
Resaltar: | sistema de suministro de energía de telecomunicaciones,Sistema de energía de telecomunicaciones de energía híbrida,Sistema de energía de telecomunicaciones |

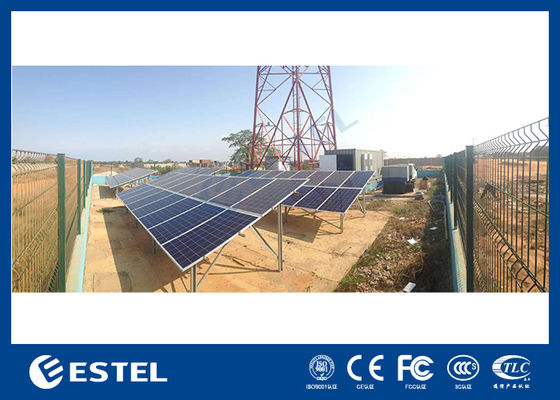

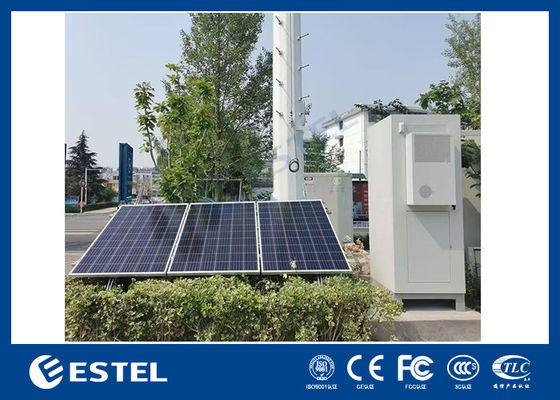

Sistema de Energía Híbrida para Telecomunicaciones con Energía Solar, Red Eléctrica, Generador Diésel y Batería para Suministro de Energía en Sitios de Telecomunicaciones Exteriores.
1. Introducción
ESTEL Hybrid Energy Telecom Power System es una solución híbrida de suministro de energía que utiliza energía solar, generador diesel (DG) y energía de red como las principales fuentes de energía para equipos de telecomunicaciones.
Utiliza energía limpia y de bajo costo para constituir un sistema de energía fiable, proporciona energía de alta calidad para los servicios modernos de telecomunicaciones y ayudar a los proveedores de servicios de telecomunicaciones a expandir sus negocios en aquellas áreas que no tienen electricidad de red, o tienen un suministro de energía inestable a la red.
2. Aplicaciones
Estaciones base de telecomunicaciones 4G e inalámbricas
3. Estructura del Sistema de Energía para Telecomunicaciones

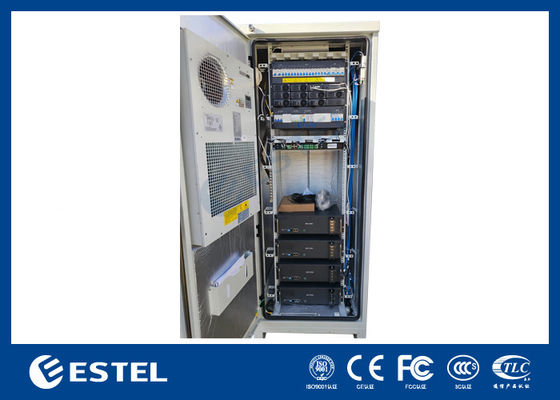

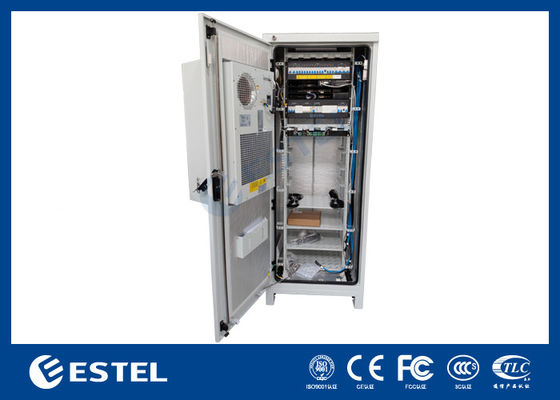

Está compuesto por un gabinete de telecomunicaciones al aire libre, un sistema de energía de telecomunicaciones, un sistema de refrigeración, baterías, una unidad de monitoreo ambiental y sensores.

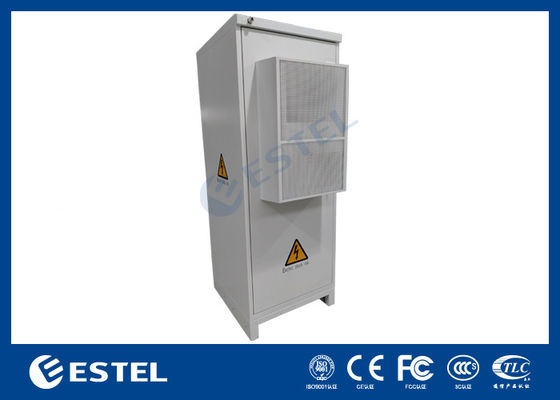

1) Espacio de los gabinetes - Características
Punto de trabajo | Descripción |
Dimensión externa |
Alto 2200 mm × Ancho 750 mm × Profundidad 750 mm |
Espacio interno | Estante estándar de 19 pulgadas, espacio de 38U |
El material | Acero galvanizado |
El aislamiento | Con PEF para aislamiento térmico |
Puerta | Una puerta de entrada, con bisagra incorporada encasillada |
Bloqueo | Bloqueo de tres puntos |
Enrutamiento por cable | Cable en desde el fondo del gabinete |
Revestimiento | Revestimiento en polvo de poliéster |
Color | RAL7035 |
Grado IP | Protección IP55 |

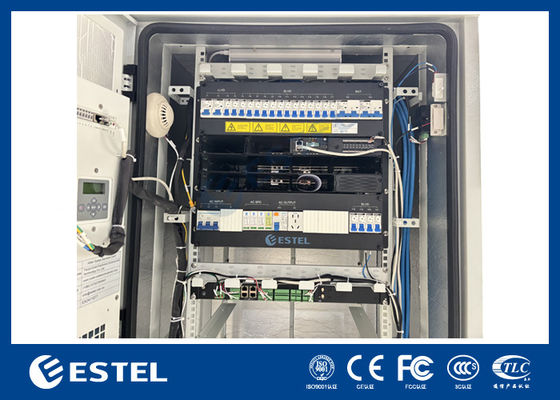

2) Sistema de energía de telecomunicaciones
Punto de trabajo | Descripción |
Tipo | 19 ′′ montable en bastidor estándar |
Altura | 9U |
Entrada de CA |
Trifásica: 200–240 VCA / 346–415 VCA Monofásica: 200–240 VCA |
Interruptor termomagnético de entrada (MCB) |
1×63A/3P |
Proteccion contra sobretensiones (SPD) | Clase C (20KA/40KA) |
Subsistema rectificador | 24 kW, 6 módulos de 4 kW |
Subsistema fotovoltaico | 9 kW, 3 módulos fotovoltaicos de baja tensión de 3 kW |
Salida de CC | -53.5VDC Rango de voltaje de salida: -42 a -58VDC |
Controlador | MC2600 |
MCB de carga |
LLVD (Desconexión de baja tensión para carga): 2×80A / 1P + 2×63A / 1P BLVD (Desconexión de batería de baja tensión): 1×63A / 1P + 14×32A / 1P + 2×16A / 1P (Nota: puede configurarse de acuerdo con los requisitos del cliente) |
3) Sistema de refrigeración
Punto de trabajo | Descripción |
Modelo | DC30HDNC1D |
Marca del producto | Envicool |
Capacidad de refrigeración | 2800 W |
Capacidad de calefacción | 500 W (opcional) |
Consumo de energía | 870 W |
Dimensión externa | H746 mm × W446 mm × D300 mm (sin brida) |
Fuente de alimentación | -48 VDC |
Comunicación | RS485 |
Instalación | Instalado en la puerta |
Conforme con la Directiva RoHS | Sí. |
Grado IP | Protección IP55 |

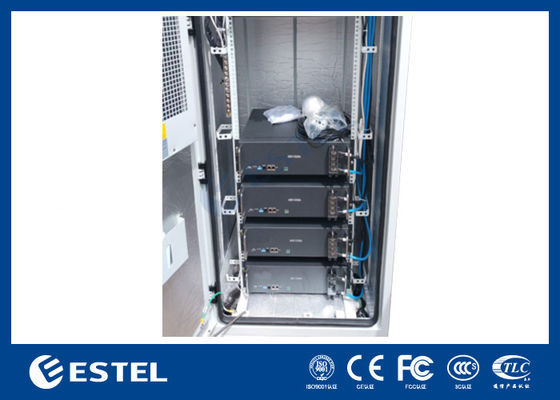

4) Baterías
Características de la batería LiFePO4 de 48 V100Ah:
Item | Parámetros |
Modelo | LFELI-48100 |
Capacidad nominal (5HR) | 100 Ah |
Voltaje nominal |
48V |
Voltaje final de descarga | 40.5V |
Voltaje máximo de carga |
54 V |
Corriente de carga y descarga máxima | 100 A |
Peso | Aproximadamente 40 kg. |
Energía | 4800Wh |
Pantalla | Con pantalla LCD |
Número máximo de conexiones en paralelo | 15 |
Dimensiones (W*D*H) mm | 442*450*132 |
Vida útil de diseño | 20 años |
Ciclos de vida | 6000 ciclos |
Clasificación IP | Protección IP30 |
Materiales del caso | SPCC |
Temperatura de operación |
Carga: de 0 a + 45 °C Descarga: -10 a +55 °C Almacenamiento: -20 a +60°C |
Terminal | M6 |
Tabla de descarga a corriente constante (Amperios) a 25°C | |||||
Voltaje / Tiempo |
1 hora | 2 horas | 3 horas | 5 horas | 10 horas |
Voltaje de descarga final 40,5 V | 100A | 50A | 33.3A | 20A | 10A |
Tabla de descarga a potencia constante (Vatios) a 25 °C |
|||||
Voltaje / Tiempo |
1 hora | 2 horas | 3 horas | 5 horas | 10 horas |
Voltaje de descarga final 40,5 V | 4800 W | 2400 W | de una potencia de 1600 W | 960 W | 480 W |
5) Unidad de seguimiento del medio ambiente
La unidad de monitoreo del medio ambiente (FSU) es un dispositivo de bajo costo de alto rendimiento FSU (Unidad de supervisión de campo) que integra el módulo de adquisición de datos, procesamiento de protocolos inteligentes y comunicación.
Como un DAC inteligente (Data Acquisition Controller) instalado en cada estación de telecomunicaciones o estación base en el sistema de vigilancia de suministro de energía y medio ambiente. La FSU accede a diferentes sensores para obtener diversos datos ambientales y el estado de los dispositivos no inteligentes y se comunica con dispositivos inteligentes (incluida la fuente de alimentación de telecomunicaciones), batería de litio BMS, aire acondicionado, etc.) a través de RS232/485, Modbus u otros tipos de interfaz de comunicación. La FSU captura los siguientes datos en tiempo real y los entrega al centro de monitoreo remoto a través de la interfaz B, el protocolo SNMP.
Control del medio ambientegráfico opológico:
6) Sensores
Una amplia gama de sensores se puede integrar en el sistema de energía eléctrica de telecomunicaciones de energía híbrida ESTEL, para proporcionar monitoreo en línea y alarma para las condiciones del entorno de operación del sistema de energía.
Sensor de la misma | Función |
Sensor magnético de la puerta | Monitoreo y alarma del estado de apertura de las puertas |
Sensor de agua | Monitoreo y alarma de inmersión en agua del gabinete |
Sensor de humo | Monitoreo y alarma del humo de combustión |
Sensor de temperatura y humedad | Control y alarma de la temperatura y la humedad |
Sensor de nivel de aceite | Control y alarma del nivel de combustible |
