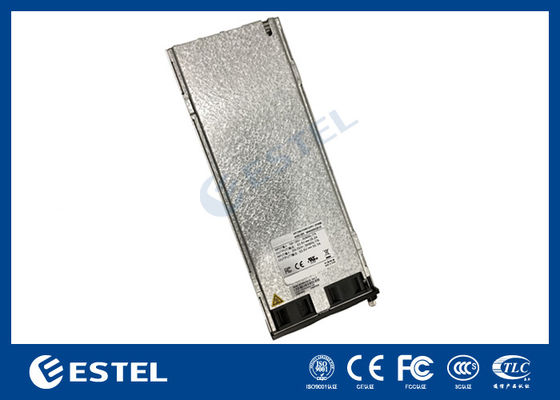

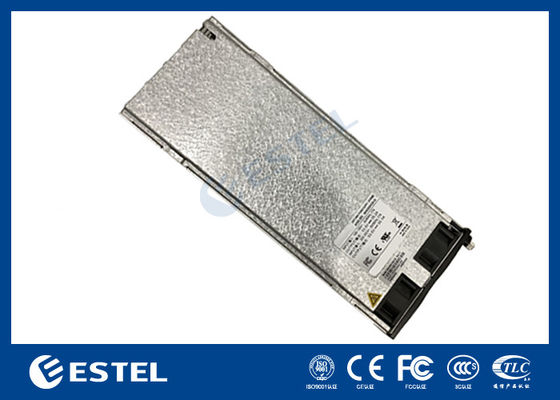

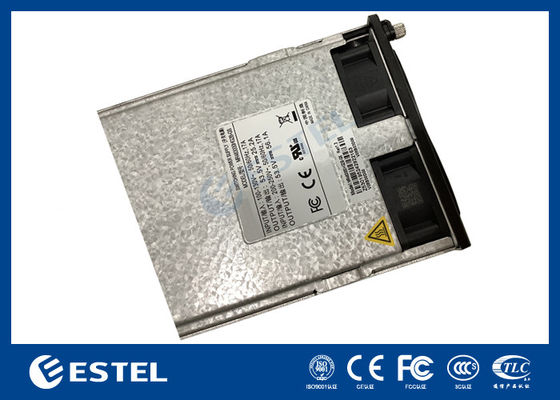

| Corriente nominal |
75A |
| Corriente máxima |
81.3A |
| Coeficiente de temperatura (1/℃) |
≤±0,02% |
| Consumo de energía en espera |
≤5W |
| Carga capacitiva máxima |
4000uF |
| Número máximo de paralelos |
31 |
Nota: La regulación de corriente de salida y la interrupción de comunicación del módulo rectificador son las siguientes:
1) La corriente de salida del módulo rectificador se puede ajustar según el comando actual. El rango de ajuste es 1A~81,3A.
2) Si la comunicación entre el módulo rectificador y el módulo de monitoreo se interrumpe por más de 1 minuto, la salida del módulo rectificador volverá automáticamente a 53.5V y el estado de
flujo ilimitado.
1.2.2 Salida ondulación y ruido
| Ondulación y ruido (pico-pico) |
| ≤200mVp-p |
Nota: 1) Prueba de ondulación y ruido: ancho de banda de ondulación y ruido establecido en 20 MHz.
1.2.3 Dinámica de salida respuesta
|
el voltaje
excederse
|
Saltar pendiente |
El cambio de carga |
tiempo de recuperación |
|
+53,5V±5%
|
0.1A/EE.UU.
|
25%-50%
50%-75%
|
≤200us (±0,6%) |
| +58V |
0.1A/EE.UU. |
0%-100% |
/( No activa
sobretensión
protección)
|
Nota: ciclo de salto de carga 4ms.
1.2.4 Sobreimpulso de salida
| El voltaje de salida |
Sobretensión |
| bota |
girar él apagado |
| +53,5V |
≤1% |
≤1% |
Nota: Rango de carga durante la prueba: mínimo a máximo.
1.2.5 Tiempo de retardo de salida de inicio
| El voltaje de salida |
220 Vca@25℃ |
Nota: El tiempo de retardo de arranque es el tiempo desde que se enciende la alimentación de CA hasta el voltaje de salida a 42 VCC.
1.2.6 Conversión de energía
| Voltaje de entrada |
Producción Fuerza |
| 200 Vca~290 Vca |
4350W |
| 176 VCA~200 VCA |
reducción lineal |
| 176 VCA |
4000W |
| 85 Vca~176Vca |
reducción lineal |
| 85 Vca |
1600W |
Lo anterior es una curva que limita la potencia máxima de salida según el voltaje de entrada; todos son los valores límite teóricos y el límite real tendrán una cierta desviación debido a la precisión del voltaje de entrada (±2 V), la precisión del voltaje de salida (±0,6 %) y la precisión de la corriente de salida (0,8 A); El error de voltaje del punto de conversión de energía es <±2V.
1.2.7 Característica de salida
La entrada es superior a 200 VCA, la salida de 53,5 a 58 V se basa en la potencia límite superior y la salida de 42 a 53,5 V se basa en las características externas y la relación del límite de potencia;
La entrada es inferior a 200 VCA y la salida de 53,5 a 58 V está limitada en proporción al límite de potencia de entrada; la salida 42~53,5 V está limitada en proporción a las características externas y el límite de potencia de entrada.
Los anteriores son los valores límite teóricos, y el límite real tendrá una cierta desviación debido a la precisión de la temperatura ambiente (±2°), la precisión del voltaje de entrada (±2V), la precisión del voltaje de salida (±0,6%) y la precisión de la corriente de salida (0,8A); El error de temperatura ambiente del punto nominal es inferior a ±2 ℃.
1.2.9 voltaje de ruido
| voltaje de ruido |
el maximo |
nota |
| El teléfono pesa el voltaje del ruido. |
≤2mV |
|
| Tensión de ruido de banda ancha |
≤50mV |
3,4 ~ 150 KHz |
| ≤20mV |
150~30000KHz |
| Voltaje de ruido discreto |
≤5mV |
3,4 ~ 150 KHz |
| ≤3mV |
150~200KHz |
| ≤2mV |
200~500KHz |
| ≤1mV |
500~30000KHz |
1.3 Función de protección
1.3.1 Cortocircuito de salidaél protección
| voltaje de salida |
Nota |
| +53,5V |
Cortocircuito a largo plazo, se puede restaurar automáticamente después de que desaparezca el cortocircuito. |
1.3.2 Sobretensión de salida protección
La protección contra sobretensión se puede dividir en protección contra sobretensión interna y externa. El rango de falla de sobretensión interna es 58,5 VCC ~ 60,5 VCC, que se puede configurar mediante monitoreo. En caso de fallo, el módulo se bloquea. Si el voltaje externo es superior a 63 VCC y dura más de 500 ms, el módulo está bloqueado. Después de ingresar al estado de protección de la máquina de bloqueo, primero es necesario desconectar la alimentación de CA y luego encenderla nuevamente para que la energía pueda funcionar nuevamente.
1.3.3 Salida advertencia de subtensión
El rango es 37 VCC ~ 39 VCC. Cuando es inferior al valor de alarma de subtensión, emitirá normalmente y reportará una alarma.
1.3.4 Sobretensión de entrada proteccion
| El voltaje de entrada |
nota |
| 310±10 Vca |
Salida apagada, el voltaje se puede recuperar después de lo normal. |
| |
Retorno del punto de recuperación >10V |
Nota: La protección contra sobretensión de entrada se probará con una carga nominal de 75 A.
1.3.5 Aporte subtensión protección
| El voltaje de entrada |
Nota |
| 80±5 Vca |
Salida apagada, el voltaje se puede recuperar después de lo normal. |
| 80 Vca-95 Vca |
Recuperación de salida, retorno del punto de recuperación de salida >;5V |
1.3.6 Sobretemperaturaprotección
| Temperatura |
Nota |
| ≤45℃ |
El módulo puede generar la máxima potencia de salida sin protección contra sobrecalentamiento y el módulo funciona normalmente. |
| 45 ℃ ~ 75 ℃ |
La potencia del módulo se reduce linealmente a 2000 W. |
| >75 ℃ |
Apagado, diferencia de temperatura de autorrecuperación después del apagado> 10 ℃ |
1.4 Función de comunicación entre rectificador módulo y escucha módulo
El modo de comunicación CAN bus se adopta entre el módulo rectificador y el módulo de monitoreo, que admite la actualización remota de la versión del software, y la dirección del módulo PUEDE configurarse a través del tablero de direcciones.
Después de que la comunicación entre el módulo rectificador y el monitoreo se interrumpe durante 1 minuto, el módulo rectificador se inicia y los valores límite de tensión y corriente de salida vuelven a los valores predeterminados.
La interfaz CAN en el módulo rectificador debe diseñarse de forma aislada. La fuente de alimentación de CAN es de +5 VCC, que se proporciona dentro del módulo rectificador.
La principal información de monitoreo del módulo rectificador es la siguiente:
1) Función de regulación de voltaje y regulación de corriente: para cumplir con los requisitos de carga flotante de la batería y cumplir con los requisitos de regulación de voltaje;
2) Control de la máquina con interruptor de módulo único;
3) Retroalimentación de información de protección y alarma:
Fallo de servicio público: Fallo de servicio público (sobrevoltaje de entrada de CA);
Protección del módulo: advertencia de temperatura;
Fallo del módulo: sin salida causada por apagado por sobretensión, falla del ventilador, apagado por sobretemperatura u otras razones internas del módulo;
(El módulo está en estado de hibernación y apagado, y el fallo de alimentación no se informa como fallo del módulo).
1.5 CONDUJO

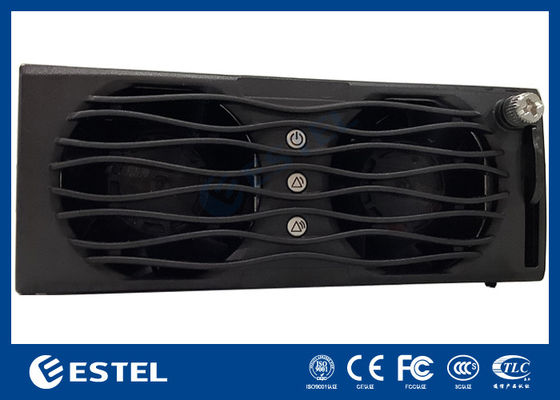

El indicador LED de fuente de alimentación está instalado en el lateral del panel de alimentación. El estado de salida se muestra en la siguiente tabla.
| señal obligatoria |
Luz indicadora |
normal |
anomalía |
Razón anormal |
| Indicador de funcionamiento de energía |
color |
estado |
estado |
Fallo de energía (sin entrada de CA, sobrevoltaje de entrada de CA), módulo sin salida. |
| Luz de advertencia |
verde |
brillante |
destruir |
Advertencia de temperatura (la temperatura ambiente supera los 65 ℃ ~ apagado por exceso de temperatura). Apagado inactivo (el módulo solo enciende la luz indicadora de alarma, el módulo no informa la alarma). Interrupción de la comunicación (testigo parpadeante). Advertencia de sobretensión de entrada (tensión de entrada superior a 290 VCA ~ protección contra sobretensión). |
| Luz de falla |
huang |
destruir |
brillante |
Sobretensión de entrada, subtensión de entrada, sobretensión de salida, sobretensión del bus, subtensión del bus, falla del ventilador, sobretemperatura ambiental, error de tipo de voltaje de entrada, anomalía NTC de muestreo de temperatura ambiental, voltaje ultra alto de entrada. |
2. Aislamiento realizarmance
2.1 Aislamiento Impedancia
| entrada a salida |
Tensión de prueba 500 V CC, resistencia de aislamiento ≥ 2 M
(Presión atmosférica normal, temperatura ambiente, humedad relativa < 90%, sin condensación)
|
| Entrada al área protegida |
| Salida al área protegida |
2.2 Resistente a alto voltaje
| entrada a salida |
Tensión CC 4240 VCC 1 minuto ≤1 mA |
|
Entrada al
área protegida
|
Tensión CC 2120 VCC 1 minuto ≤1 mA |
|
Salida al
área protegida
|
Tensión CC equivalente 710 VCC 1 minuto ≤1 mA |
Nota: si el circuito tiene un dispositivo de protección contra rayos, la prueba de voltaje debe realizarse después de abrir el tubo de separación eléctrica, las líneas de entrada deben estar conectadas en corto (L&N) juntas y todas las líneas de salida deben estar conectadas en corto.
3. Normas de seguridad
La seguridad del suministro de energía cumple con los siguientes estándares:
GB4943
IEC/EN60950 IEC/EN62368-1
Certificación de seguridad de la fuente de alimentación:
Certificación CE (requisitos de las directivas LVD y EMC)
