Unidad de supervisión de campo de FSU para el protocolo de procesamiento de señales de adquisición de datos Comunicación en el sistema de energía de telecomunicaciones de la estación base
Detalles del producto
Sistema de energía de telecomunicaciones
,Unidad de supervisión de campo de la FSU
,Unidad de supervisión de campo de la FSU de comunicación
Unidad de Supervisión de Campo con Adquisición de Datos y Protocolos Inteligentes de Soporte de Procesamiento y Comunicación para Sistemas de Energía de Telecomunicaciones de Estaciones Base
1) Introducción:

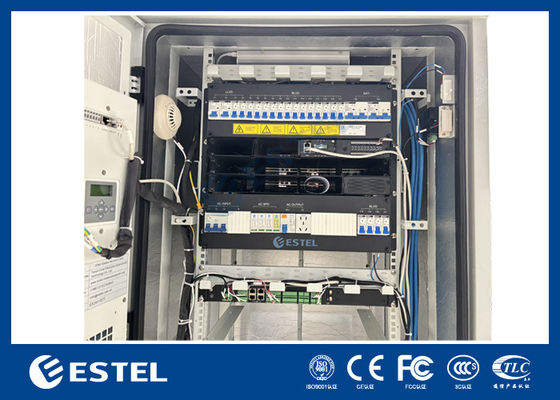

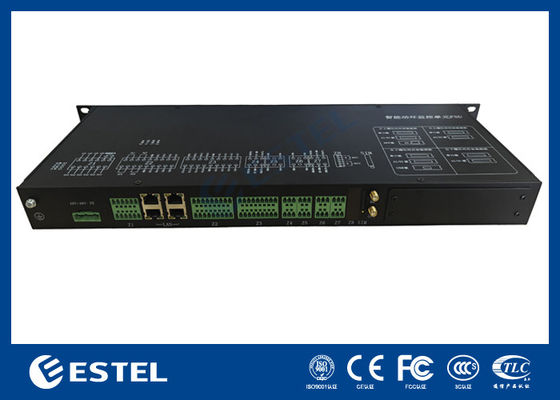

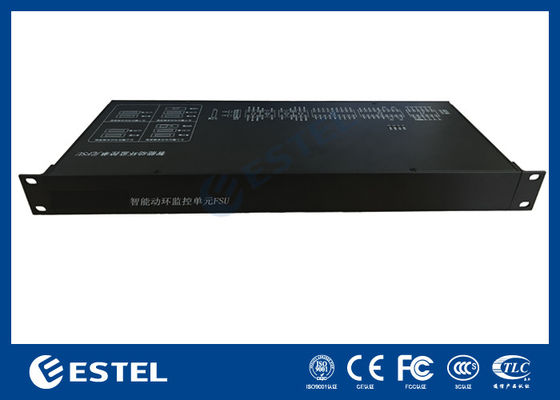

El PM5000TT es una Unidad de Supervisión de Campo (FSU) de nuevo diseño para estaciones de telecomunicaciones y gabinetes de energía integrados exteriores, está diseñado con un módulo inalámbrico 4G incorporado.
Se utiliza para la adquisición de varios parámetros del entorno de campo, parámetros de operación de equipos de energía y varios tipos de señales de alarma de valor de conmutación, para realizar las funciones de adquisición y almacenamiento de datos, control de salida, comunicación remota, etc.
2) Parámetros Técnicos:
| Artículo | Parámetro | Descripción |
| Entrada AI/DI | 8 |
Entrada Analógica o Digital de 0-5V; Precisión de Adquisición Analógica: 0.5%; Precisión de Adquisición DI: 100%; |
| Entrada DI | 16 | Precisión de Adquisición: 100% |
| Salida DO | 4 | 1A/30V, Precisión DO: 100% |
| Interfaz Inteligente (Interfaz Sur) | 8 |
4 puertos seriales configurables R232/485; 4 puertos seriales RS485; 1200-19200bps; |
| RJ-45 | 4 |
Puertos Ethernet de 10M/100M; IEEE 802.3 10/100 Base-T; |
| 4G (Interfaz Norte) | 1 | Módulo 4G integrado para múltiples estándares |
| Salida DC 12V | 6 |
12VDC±10%, corriente > 2A; potencia > 15W Fuente de alimentación para sensor |
| Flash | 4G | Almacenamiento de Datos Históricos por más de 3 meses |
| LED | 4 | Encendido, Funcionamiento, Red, Alarma |
| Fuente de Alimentación | -36 a -72VDC | Anti-Inversión |
| Dimensión y Montaje | 1U, 180mm | Chasis de Rack de 19 pulgadas 1U |
| Temperatura de Operación | -20 a 60°C | |
| Humedad de Operación | 95% | |
| Protección contra Rayos en Puerto de Alimentación | Modo Común: 5KA; Modo Diferencial: 5KA | |
| Protección contra Rayos en Puerto de Señal | Modo Común: 3KA; Modo Diferencial: 2KA | |
| Nivel de Protección | IP20 | |
| Consumo de Energía | 25W | |
| MTBF | >100000h | |
| Watchdog | Watchdog de Hardware |
3) Monitoreo y Control del Estado del Entorno
- Temperatura y Humedad - a través de Sensor T&H
- Estado de Humo - a través de Sensor de Humo
- Detección de Movimiento - a través de Sensor Pasivo Dual Infrarrojo y Microondas
- Estado de Inundación - a través de Sensor de Agua
- Instantánea y Almacenamiento de Video - a través de cámara IP
- Control Remoto de Iluminación - a través de controlador de iluminación
- Control Remoto de Acceso - a través de controlador de acceso
4) Interfaz de Usuario:
Este equipo proporciona una interfaz fácil de usar, permitiendo un acceso y visualización sencillos de todos los parámetros monitoreados del sistema del usuario. Con el despliegue en múltiples sitios, el usuario puede realizar una verificación con un solo clic del estado de cada sitio.

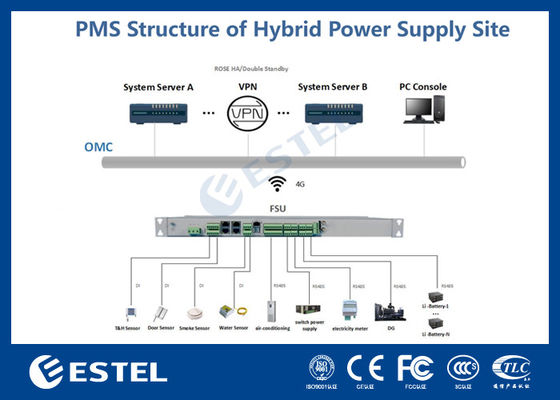

5) Topología de Red:
Este equipo soporta la conexión de múltiples fuentes de alimentación, incluyendo energía principal, energía solar y generador diésel. A través de la conexión con varios tipos de sensores, realiza un monitoreo y control integral de los entornos de campo y el estado de la fuente de alimentación, incluyendo parámetros de temperatura y humedad, acceso a puertas, humo, inmersión de agua, aire acondicionado, fuente de alimentación conmutada, medidor eléctrico, estado del generador diésel, estado de carga de la batería. A continuación, se muestra la topología principal de su conexión en el sistema del usuario:
-
