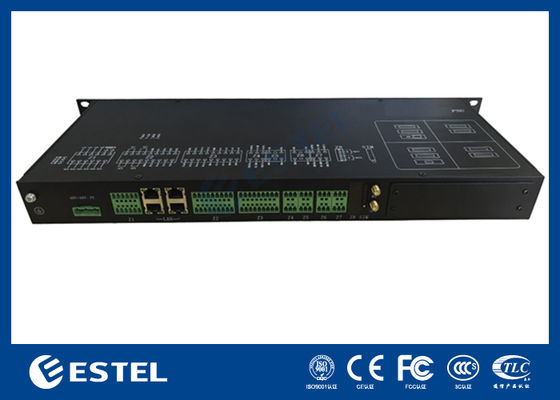

Unidad de Distribución de Energía Avanzada FSU PM5000TT3.0 para Estación de Telecomunicaciones con Procesamiento de Protocolos Inteligentes
Unidad de Supervisión de Campo PM5000
1. Descripción de la FSU
PM5000TT3.0 es un dispositivo FSU (Unidad de Supervisión de Campo) de alto rendimiento y bajo costo que integra adquisición de datos, procesamiento de protocolos inteligentes y módulo de comunicación.
Como un DAC (Controlador de Adquisición de Datos) inteligente instalado en cada estación de telecomunicaciones o estación base en el Sistema de Vigilancia de Suministro de Energía y Medio Ambiente, la FSU accede a diferentes sensores para obtener varios datos ambientales y el estado de dispositivos no inteligentes y se comunica con dispositivos inteligentes (incluyendo fuente de alimentación conmutada, BMS de batería de litio, aire acondicionado, etc.) a través de RS232/485, Modbus u otro tipo de interfaz de comunicación. La FSU captura los siguientes datos en tiempo real y los entrega al centro de vigilancia a través de la interfaz B, protocolo SNMP.
Parámetros de la fuente de alimentación
Voltaje y corriente de la fuente de alimentación de CA trifásica
Tasa de potencia y factor de potencia de la fuente de alimentación de CA
Voltaje y corriente de la fuente de alimentación conmutada de -48VCC
Estado operativo de la fuente de alimentación conmutada inteligente
Voltaje y corriente de carga/descarga del grupo de baterías de respaldo
Voltaje de la batería de celda única
Temperatura de la superficie de la batería de celda única
Estado operativo del aire acondicionado inteligente
Control remoto del aire acondicionado inteligente
Estado y control remoto del generador diésel
Más de 1000 protocolos de dispositivos inteligentes integrados
Servidor WEB integrado
Estado y control del medio ambiente
Temperatura y humedad - a través del sensor de T&H
Estado de humo - a través del sensor de humo
Detección de movimiento - a través del sensor pasivo dual infrarrojo y microondas
Estado de inundación - a través del sensor de agua
1Unidad de Supervisión de Campo PM5000
Instantánea y almacenamiento de video - a través de la cámara IP
Control remoto de iluminación - a través del controlador de iluminación
Control remoto de entrada - a través del controlador de guardia de entrada
2. Dimensión de la FSU
L: 482 mm, W: 220 mm, H: 44 mm
3. Entorno de funcionamiento de la FSU
3.1 Temperatura ambiente
Temperatura de funcionamiento: -20℃～60℃
Temperatura de almacenamiento y transporte: -40℃～70℃
3.2 Humedad ambiente
Humedad relativa de funcionamiento:<95%
Humedad relativa de almacenamiento y transporte: <95%(40±2℃)
3.3 Altitud
<5000m
3.4 Nivel de protección
IP20
4. Precauciones de seguridad
Lea atentamente los siguientes términos antes de usar este producto. La instalación y el uso incorrectos de este producto pueden causar lesiones personales y daños al producto.
Los operadores deben cumplir con las leyes y regulaciones locales, y las precauciones de seguridad de este manual deben complementarse solo con las regulaciones de seguridad locales.
Este producto solo se puede utilizar en armarios interiores o exteriores. Está prohibido utilizar PM5000TT3.0 en entornos inflamables, explosivos o con humo.
El voltaje de la fuente de alimentación de entrada debe ser correcto de acuerdo con este manual del usuario.
No use agua para limpiar ninguna parte del dispositivo y use relojes, pulseras, brazaletes, anillos y otros objetos conductores cuando opere los dispositivos.
Las herramientas de metal utilizadas en la instalación deben estar aisladas para evitar cortocircuitos de la fuente de alimentación y la batería.
Las operaciones de instalación o mantenimiento deben cumplir con el manual del usuario.
Mida el voltaje del punto de contacto antes de contactar la superficie del conductor o los puertos de conexión.
Debe revisarse rutinariamente de acuerdo con el manual del usuario después de la instalación antes de encenderlo.
5. Pasos de instalación en campo
5.1 Monte la FSU en el armario.
5.2 Conecte el cable del dispositivo objetivo a los terminales del conector de la FSU
