HM385-25/100T1 ((3P+N) Dispositivos de protección contra sobretensiones de baja tensión (SPD) - Dispositivos de protección contra sobretensiones conectados a sistemas de energía de baja tensión
1 Ámbito de aplicación
El dispositivo de protección contra sobretensiones se aplica principalmente en el sistema de distribución de bajo voltaje y en el equipo eléctrico de protección contra rayos u otra protección contra sobresaltos transitorios.
2 Referencias normativas
GB/T 18802.11
Dispositivos de protección contra sobretensiones de baja tensión (SPD) - Parte 11: Dispositivos de protección contra sobretensiones conectados a sistemas eléctricos de baja tensión - Requisitos y métodos de ensayo
GB 2828.1
Procedimientos de muestreo para la inspección por atributos-Parte 1: Esquemas de muestreo indexados por límite de calidad de aceptación (AQL) para la inspección lote por lote
GB/T191 Marcado pictórico en el embalaje para la manipulación de mercancías
Se aplican las disposiciones del artículo 4 del Reglamento (CE) n.o 1224/2009.1
Pruebas ambientales - Parte 2: Métodos de ensayo - Pruebas A: Frío
Se aplican las disposiciones del artículo 4 del Reglamento (CE) n.o 1224/2009.2
Pruebas ambientales - Parte 2: Métodos de ensayo - Pruebas A: Frío
Se aplican las disposiciones del artículo 4 del Reglamento (CE) n.o 1224/2009.4
Pruebas ambientales para productos eléctricos y electrónicos - Parte 2: Método de ensayo - Ensayos
Db: Calor húmedo,cíclico (ciclo de 12h+12h)
GB/T4208 Grados de protección proporcionados por la carcasa (código IP)
El número de unidades de producción es el siguiente:1
Equipo de tecnología de la información y la comunicación de audio/vídeo Parte 1: Seguridad
En el caso de las empresas de servicios de telecomunicaciones:1
requisitos
Requisitos de rendimiento de los dispositivos de protección contra sobretensiones conectados a los sistemas de distribución de bajo voltaje de las estaciones/ubicaciones de telecomunicaciones
En el caso de las empresas de servicios de telecomunicaciones:2
Métodos de ensayo de los dispositivos de protección contra sobretensiones conectados a las redes de distribución de baja tensión de las estaciones/sitios de telecomunicaciones
IEC 61643-11
Dispositivos de protección contra sobretensiones conectados a sistemas de distribución de energía de bajo voltaje - Parte
11: Requisitos de rendimiento y métodos de ensayo
Se aplicarán las siguientes medidas:
Dispositivos de protección contra sobretensiones de baja tensión - Parte 11: Dispositivos de protección contra sobretensiones conectados a sistemas eléctricos de baja tensión; requisitos y ensayos
Las condiciones de los productos:
Dispositivos de protección contra sobretensiones
3 Rendimiento funcional
3.1 Descripción

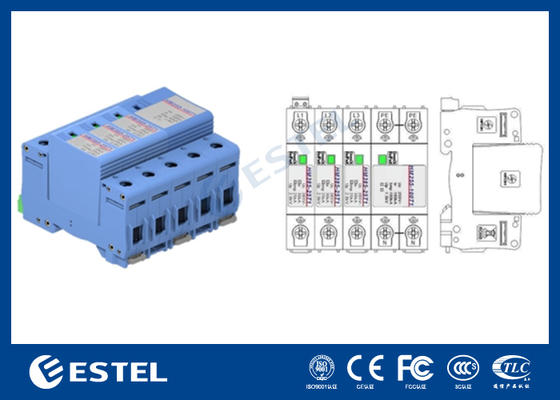

La función integrada de protección contra el sobrecalentamiento y la sobrecorriente del producto que adopta en la instalación de rieles DIN de 35 mm y el módulo de protección contra sobretensiones reemplazable, que puede ser fácil de instalar y mantener,Además tiene un puerto de alarma de fallo remoto (No-Active Contact) para control remotoLa barra de bus integrada en el producto y el puerto de alarma se conectan en serie, manteniendo sólo un puerto para facilitar el cableado por el cliente.
3.2 Rendimiento
4 Instalación del producto
4.1.1 Instalar
El producto puede instalarse en el carril de 35 mm de la central, que se encuentra en el equipo;Se recomienda conexión Kevin para el protector de sobretensiones, o se puede utilizar una conexión paralela general (como se muestra en la Figura 1).
Cuadro 1. Especificaciones de conexión recomendadas para cada puerto

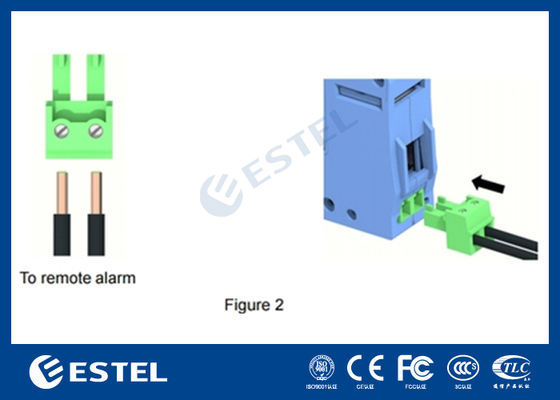

La terminal de conexión de alarma se encuentra en la parte superior del arrester.y luego inserte el cable de alarma en el orificio de conexión correspondiente. Utilice un destornillador plano de tamaño SL2.5, apriete los tornillos e inserte el tapón de nuevo en su lugar (como se muestra en la figura 2).comprobar el bucle de conexión de nuevo para asegurarse de que es correcto y fiabilidadEl dispositivo de protección contra sobretensiones puede estar en estado de funcionamiento inmediatamente después de encendido el suministro eléctrico.

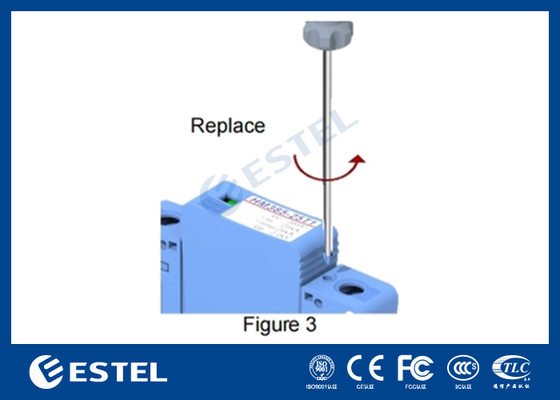

Reemplazar cuando sea necesario para reemplazar el módulo de protección contra sobretensiones, utilizar un SL2.5 Desengranaje Phillips para aflojar los tornillos en la dirección de la flecha del logotipo del producto y sacar el módulo de protección contra sobretensiones con fuerza como se muestra en la figura 3 a continuaciónCuando se vuelva a instalar el módulo, se recomienda apretar los tornillos con un rango de par de 0,5 N-m.
Las notas:
La energía eléctrica deberá cortarse durante la instalación y el mantenimiento del asiento base del dispositivo de protección contra sobretensiones.
No utilice la línea protegida con la línea no protegida o con la línea PE una al lado de la otra.La longitud y los métodos de conexión del cable de puesta a tierra deben cumplir con la norma relativaEn caso contrario, el dispositivo de protección contra sobretensiones no podrá funcionar correctamente.Pero el cable de conexión y la ventana de alarma deben revisarse periódicamente.Cuando una ventana de alarma es roja, significa que el módulo de protección contra sobretensiones está fallando y debe reemplazarse inmediatamente. Si el puerto de alarma remoto está conectado, habrá una señal de alarma.
