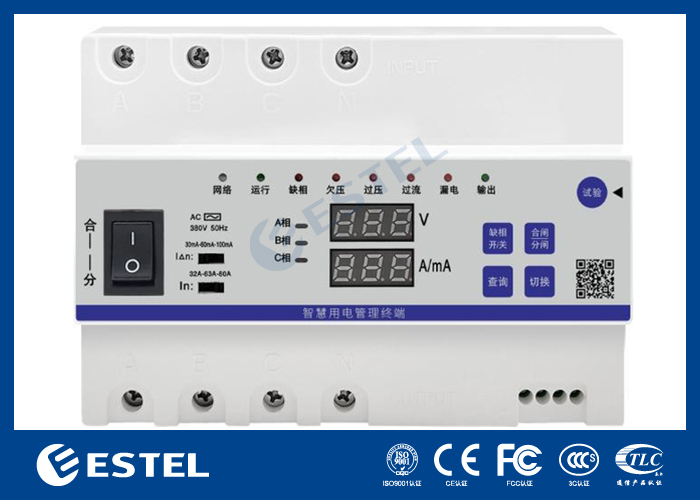

Terminal de gestión inteligente del consumo eléctrico de tres fases 80A/cuatro cables de tres fases El aislamiento de las partes activas del recinto es de 500VDC.
I. Resumen del producto:
El terminal de gestión inteligente de consumo eléctrico de tres fases integra todas las funciones del medidor de vatios hora de tres fases, el controlador de interruptor cronometrado, el interruptor de circuito (interruptor de aire),Protector contra fugas, sobre y bajo voltaje, protector de fase abierta, y tiene un potente sistema de gestión de la plataforma en la nube, que le permite configurar las funciones de protección del consumo de electricidad,monitorear los estados de funcionamiento de los dispositivos en tiempo realEl protector integra funciones de control inteligentes como la comunicación en red, las estadísticas de energía eléctrica, el control de interruptores cronometrados, etc.Protección contra fugas, protección contra sobrecorrientes, protección contra bajo voltaje/no voltaje, protección contra sobrevoltaje, protección contra fases abiertas, memoria de fallas, vigilancia de la red y visualización en tiempo real, comprobación antes del cierre, etc.,y el producto se utiliza ampliamente en la protección de energía de instalaciones públicas desatendidas como las telecomunicaciones, energía eléctrica, seguridad, transporte, etc., para reducir significativamente el coste del mantenimiento manual y mejorar eficazmente la eficiencia operativa de los dispositivos.
II. Funciones del producto:
1. Estadísticas del consumo de electricidad:
El protector tiene estadísticas de consumo de electricidad en tres fases, y la precisión de las estadísticas de consumo de electricidad alcanza el grado 1 o menos.eliminará automáticamente las estadísticas de consumo de electricidad del mes anterior.
2. Conmutador de tiempo
Con la función de registro en tiempo real y 8 grupos de temporizadores, el protector puede calibrar el tiempo y establecer la hora del temporizador en tiempo real a través del sistema de gestión de la plataforma en la nube,lograr el cambio cronometrado del protector.
3. Display en tiempo real (ajustable)
El protector puede mostrar el voltaje de corriente de cada fase y el valor total de la corriente residual (corriente de fuga) en tiempo real.que es conveniente para los clientes para monitorear la red eléctricaLa pantalla está siempre encendida por defecto.
Cuando el indicador de la fase correspondiente esté encendido, mostrará el voltaje y la corriente en tiempo real de esa fase.Los indicadores de las tres fases están encendidos., y se muestra información como "IE=012", lo que significa que la corriente residual total es de 12 mA.
4Protección contra fugas (ajustable)
Cuando hay una fuga de 15-30mA (default) en la línea, el protector se desconectará en 0,1 segundos. El valor de funcionamiento de la fuga es ajustable.corriente de funcionamiento de fuga = IΔnEste umbral de operación se puede establecer a través del sistema de gestión de la plataforma en la nube o del teclado del panel del dispositivo.
5Protección contra sobrecorriente (regulable)
Si la corriente en una o varias fases del circuito trifásico es superior al valor de sobrecorriente, o durante un período superior a 3 veces el valor de sobrecorriente (se considera un cortocircuito),el protector se desconectará inmediatamente para protegerEste umbral de operación se puede establecer a través del sistema de gestión de la plataforma en la nube o del teclado del panel del dispositivo.
6Protección contra bajo voltaje (regulable)
Cuando los voltajes en las tres fases sean inferiores a 160 V (default) pero todos superiores a 90 V, se considerará que es bajo voltaje y el protector se desconectará.Cuando el voltaje de una o más fases del circuito trifásico vuelve al valor normal (> 170 V), el protector se cerrará y activará automáticamente. Este umbral de operación se puede establecer a través del sistema de gestión de la plataforma en la nube o el teclado del panel del dispositivo.
7Protección contra el encendido o el desencadenamiento
Cuando los voltajes en las tres fases son inferiores a 90V, se considera que no hay voltaje (fallo de la red principal) y el protector se desconectará inmediatamente.Cuando una o más fases del circuito trifásico vuelvan a encenderse, el protector juzga si se cierra de acuerdo con las condiciones de cierre.
8Protección contra sobresaltos (ajustable)
Cuando el valor del voltaje en una o varias fases del circuito trifásico sea superior a 280 V (default), se considera que se trata de un sobrevoltado y el protector se desconectará inmediatamente.Cuando el voltaje de las tres fases sea inferior al valor normal (< 280 V), el protector se cerrará y activará automáticamente.
9Protección contra pérdidas de fase (ajustable)
Cuando el valor de voltaje de una o dos fases del circuito trifásico sea inferior a 90 V, se considerará que se ha producido una pérdida de fase y el protector se desconectará inmediatamente.Cuando el voltaje de las tres fases vuelva al valor normal (> 170 V), el protector juzga si debe cerrarse de acuerdo con las condiciones de cierre.
10Prueba manual de encendido/apagado
(1) Presione manualmente la tecla de prueba para simular la fuga, los cables de encendido de las tres fases del protector se desconectarán sin salida.el protector juzga si cierra según las condiciones de cierre.
(2) Abrir manualmente el interruptor de alimentación, los cables de encendido de las tres fases del protector se desconectarán sin salida.Cierre el interruptor de alimentación de nuevo y el protector juzga si se cierra de acuerdo con las condiciones de cierre después de unos segundos.
11Comunicación remota (opcional)
El dispositivo admite comunicación en serie (que proporciona una interfaz de comunicación 232 o 485), que no sólo puede controlar el estado de conmutación del dispositivo, sino también controlar el voltaje de corriente,fugas y otra información del dispositivo en tiempo realLos clientes que requieran este tipo de características deben ponerse en contacto con el fabricante antes de realizar un pedido.
12Comunicación en red (opcional)
El dispositivo admite la comunicación de red TCP/IP Ethernet cableada y la comunicación de red TCP 4G cat.1 y puede controlar el estado de conmutación del dispositivo, controlar el voltaje actual,fugas y otra información del dispositivo en tiempo real a través de la plataforma en la nubeLos clientes que requieran este tipo de características deben ponerse en contacto con el fabricante antes de realizar un pedido.
III. El Consejo EuropeoPrincipales parámetros técnicos del terminal de gestión inteligente trifásico del consumo de electricidad (380V/80A)
| - No, no es así. | Indicadores técnicos | Descripción de la función |
| 1 | Modelo modelo y número de postes de rotura | 80A/cuatro hilos de tres fases |
| 2 | Entorno de funcionamiento (temperatura, humedad, etc.) | -50 °C a 85 °C/≤ 80% |
| 3 | Las dimensiones (HxWxD, mm) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 4 | Descripción de los parámetros del panel del producto | Descripción de los parámetros del panel del producto |
| 5 | Indicadores de la función del producto |
Indicador del estado de funcionamiento del producto: Redes, funcionamiento, pérdida de fase, bajo voltaje, sobrevoltaje, sobrecorriente, fugas, salida Indicadores correspondientes:Fase A, fase B, fase C |
| 6 | Display de la función del producto | Display digital de doble pantalla, que muestra el valor de voltaje, el valor de corriente, el valor de fuga y el consumo de electricidad del mes en curso |
| 7 | Resistencia aislante | El aislamiento de las partes activas del recinto es de 500VDC. |
| 8 | Válvula de tensión de entrada nominal (rango de fluctuación de tensión de funcionamiento) | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. |
| 9 | Frecuencia de voltaje de entrada nominal (incluido el rango de fluctuación) | Se aplicarán los siguientes requisitos: |
| 10 | Corriente nominal (en) | Las demás: |
| 11 | Valor de protección contra la sobrecorriente (ajustable) | 1A-80A ajustable |
| 12 | Valor de protección contra la sobrevoltaje (ajustable) | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| 13 | Valor de protección contra la baja tensión (ajustable) | El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| 14 | Tiempo de activación de la protección contra sobre- y bajo-tensión | < 0,5 s |
| 15 | Tiempo de activación de la protección contra sobrecarga | < 0,5 s |
| 16 | Valor de protección contra cortocircuito y tiempo de activación | >En*1.15, < 0,1 s |
| 17 | Valor de la corriente de acción residual y tiempo de activación | 30 mA, < 0,1 s |
| 18 | Corriente residual sin funcionamiento | Corriente de fuga sin funcionamiento: 15 mA |
| 19 | Si la corriente de acción residual es ajustable | 30 mA-100 mA ajustable |
| 20 | ¿Es posible encender/apagar manualmente la "función de protección de la corriente de funcionamiento residual" en el panel del producto existente? | Cuando el interruptor de alimentación se apaga manualmente, ambos relés se desconectarán al mismo tiempo y no habrá salida. |
| 21 | Características de cierre automático | El encendido/apagado se puede ajustar. |
| 22 | Condiciones de disparo | Exceso del valor de protección de la función |
| 23 | Tiempo de cierre | 1 minuto/2 minutos/5 minutos/30 minutos/60 minutos - 10 veces |
| 24 | Condiciones de cierre | Control inteligente, cierre de nuevo, cierre manual, control remoto |
| 25 | Función de monitoreo remoto | Ethernet TCP/IP, Cat1 4G y comunicación remota de datos RS485 |
| 26 | Confiabilidad | Sensores dobles, circuitos de protección múltiples para protección simultánea, seguros y fiables |
| 27 | Conformidad del producto | Se aplicará el método de evaluación de la calidad de los productos. |
IV. Aspecto del producto, instalación del dispositivo y dimensiones
(1) Los clientes pueden optar por activar la "protección contra pérdidas de fase" según sus necesidades (desactivada por defecto), pero cuando se utiliza este protector, la fase A debe estar alimentada,De lo contrario, el protector desconectará la carga y dejará de funcionar.
(2) Instale un protector contra rayos (protector contra sobretensiones) de acuerdo con las necesidades del proyecto.ambos deben instalarse en la parte delantera de este protector.
(3) Conectar a la fuente de alimentación de 380 V trifásica de cuatro alambres de acuerdo con las marcas del panel de protección (La línea neutral debe pasar a través de este protector.), y tenga en cuenta que la entrada y la salida no se pueden revertir.
(4) Instale el protector en el chasis y, cuando se instale al aire libre, debe estar bien protegido de la lluvia y la luz solar.
(5) Si el indicador de falla en rojo correspondiente se enciende después de que el protector haya estado encendido durante 8 segundos, indica que existe una falla correspondiente en la línea.y debe comprobarse la línea correspondiente.
