Datos del producto:
Pago y Envío Términos:
|
| Rated input voltage (Vdc): | -48 | Rated input current (A): | 33.3 |
|---|---|---|---|
| Input DC voltage allowable range: | Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v | Allowable bypass voltage (Vac): | 120±20% |
| Bypass conversion time (ms): | ≤4ms | Rated capacity (VA): | 5000 |
| Rated output power (W): | 4000 | Rated output voltage and frequency: | 120Vac，60Hz |
| Resaltar: | Fuente de alimentación del inversor de telecomunicaciones de 5 KVA,Inversores de corriente continua de 48 V para sistemas de energía,Inversor de comunicación de 120 V a 60 Hz |
||

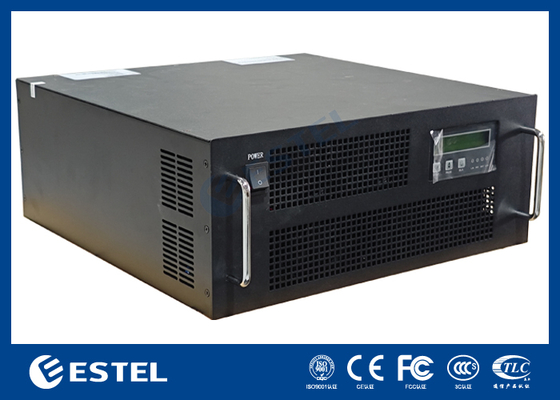

Fuente de alimentación del inversor
1. Especificaciones de la fuente de alimentación del inversor
| QST048120/050C-J4A | ||
| Entrada CC | Tensión de entrada nominal (Vcc) | -48 |
| Corriente de entrada nominal (A) | 95 | |
| Rango admisible de tensión CC de entrada |
Tensión de trabajo -40v ~ -58.8v Tensión de arranque -42v ~ -57v |
|
| Entrada de derivación CA | Tensión de derivación admisible (Vac) | 120±20% |
| Corriente de entrada nominal (A) | 33.3 | |
| Tiempo de conversión de derivación (ms) | ≤4ms | |
| Salida CA | Capacidad nominal (VA) | 5000 |
| Potencia de salida nominal (W) | 4000 | |
| Tensión y frecuencia de salida nominales | 120Vac,60Hz | |
| Corriente de salida nominal (A) | 33.3 | |
| Precisión de la tensión de salida (A) | 120±3% | |
| Precisión de la frecuencia de salida (Hz) | 60±0.1% | |
| Tasa de distorsión de la forma de onda (THD) | ≤3% (carga lineal) | |
| Respuesta dinámica | 10% (carga 25% ←→100%) | |
| Factor de potencia (FP) | 0.8 | |
| Capacidad de sobrecarga | ≥100%~125%, 10 minutos; 125%~150%, 15 segundos; 150%, apagado inmediato | |
| Eficiencia del inversor | ≥85% (carga resistiva del 80%) | |
|
Inversor tiempo de conversión (ms) |
≤4ms | |
| entorno de trabajo | Resistencia de aislamiento (entrada y salida) | 1500Vac, 1 minuto |
| Ruido (1 metro) | ≤65dB | |
| Temperatura ambiente | -5℃~+40℃ | |
| Humedad | 0~90%, sin condensación | |
| Altitud de uso (m) | ≤1000 | |
| Dimensiones mecánicas | Rack estándar | Montaje en rack de 19 pulgadas 4U |
| Peso (Kg) | 15 | |
| Función de protección | Protección contra subtensión de entrada, sobretensión de entrada; protección contra sobrecarga de salida, protección contra cortocircuitos de salida | |

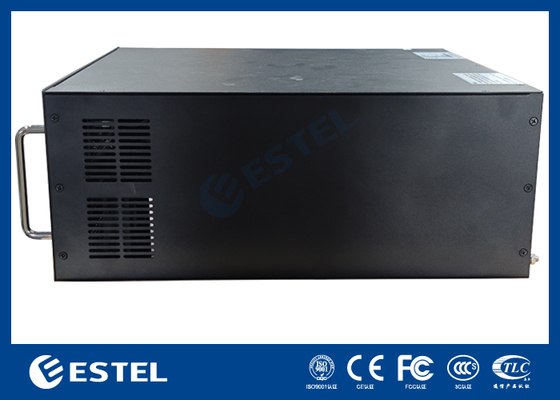

3. Dimensiones de la apariencia

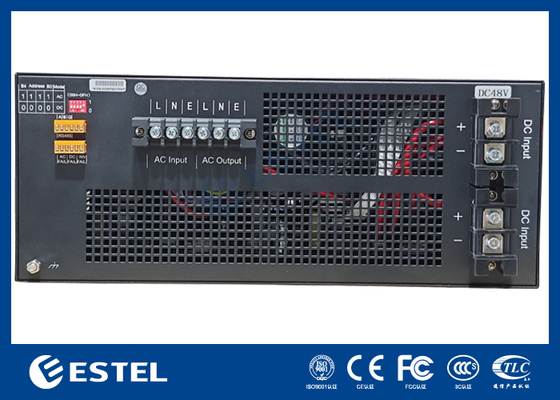

CC48V 5Vista trasera KVA

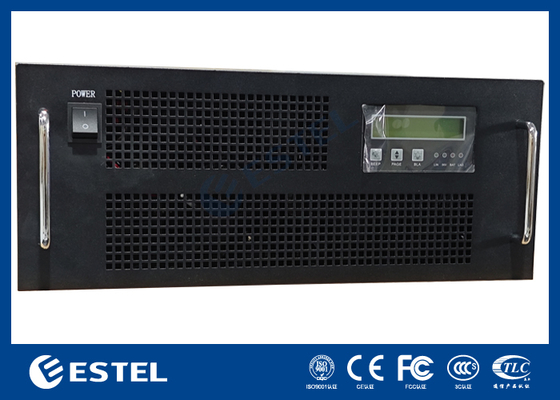

19 pulgadas 4Montaje en rack U Vista frontal y trasera
| Nombre del puerto | Descripción de la función | Observaciones | |
| Entrada CC + | Entrada de batería + | La entrada del módulo CC es positiva | |
| Entrada CC - | Entrada de batería - | El módulo CC entra negativo | |
| Salida CA l | Salida CA L | Línea de salida | |
| Salida CA n | Salida CA N | Línea cero de salida | |
|
Entrada CA
|
L | Entrada CA L | Línea de entrada |
| N | Entrada CA N | Línea cero de entrada | |
| E | Tierra | Cable de tierra | |
|
Contacto seco |
Fallo de la red | Dos puntos están conectados cuando ocurre la falla | |
| Fallo de CC | Dos puntos están conectados cuando ocurre la falla | ||
| Fallo del inversor | Dos puntos están conectados cuando ocurre la falla | ||
|
Interfaz de comunicación |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Interruptor DIP |
Selección de modo: Número 1, "1" unidad principal de CA; "0" es suministro de CC. Los rangos de direcciones bo-b3(2-5) van de 00 a 15, el más bajo es 0 y el más alto es 15. Puede configurar 15 direcciones. |
Después de operar el interruptor giratorio Para reiniciar la fuente de alimentación para que surta efecto El interruptor DIP al lado del número es 1, al lado no es 0 (0000-1111) |
|
