Datos del producto:
Pago y Envío Términos:
|
| Cabinet external dimensions: | 1600mm (W) * 1600mm (D) * 2200mm (H ) | Base height: | 150mm |
|---|---|---|---|
| Cabinet material: | 1.5mm hot-dip galvanized sheet + 20mm PEF | Cabinet coating color: | RAL7035 |
| Protection level: | IP55 | Delivery form: | Fully packed delivery (wooden box) |
| Installation: | Floor mounting | Cooling: | 1500W DC air conditioner |
| Resaltar: | Sistema de alimentación de telecomunicaciones para exteriores con gabinete,Sistema de alimentación de telecomunicaciones con batería pura,Gabinete de alimentación de telecomunicaciones para entornos hostiles |
||

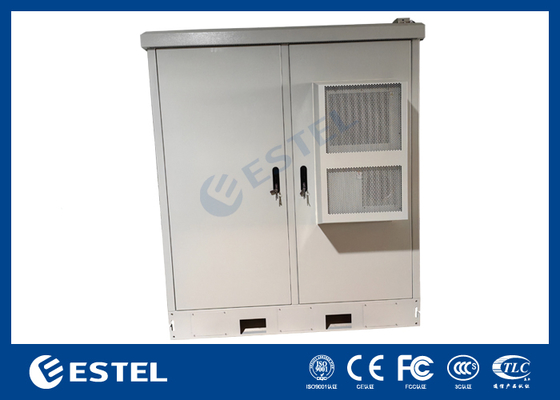

1 armario integrado + 1 armario de batería pura
Información básica de un solo armario
| Nº de serie | Artículo | Parámetro |
|
|
Dimensiones externas del armario |
1600 mm (ancho) * 1600 mm (profundidad) * 2200 mm (alto) (excluyendo el borde y las protuberancias delanteras y laterales) Carcasa metálica de una sola capa, adecuada para entornos exteriores |
|
|
Altura de la base | 150 mm |
|
|
Método de refrigeración | / |
|
|
Material del armario | Chapa galvanizada en caliente de 1,5 mm + PEF de 20 mm |
|
|
Color del revestimiento del armario | RAL7035 |
|
|
Nivel de protección | IP55 |
|
|
Forma de entrega | Entrega totalmente embalada (caja de madera) |
|
|
Instalación | Montaje en suelo |

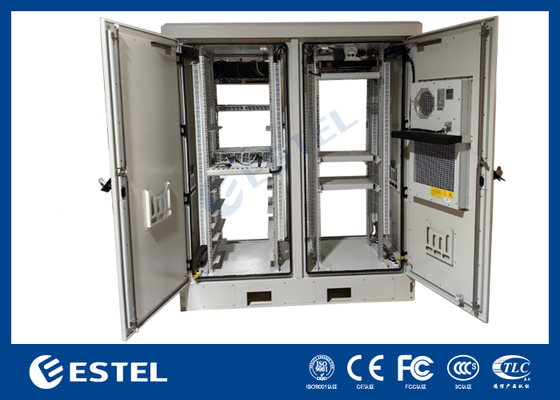

1 armario integrado
| Nº de serie | Nombre de la pieza | Especificación | Cantidad | Unidad | Observación |
|
|
Base | 1600*1600*150mm | 1 | uds | |
|
|
Puerta del armario | Puertas delantera y trasera | 4 | uds | |
|
|

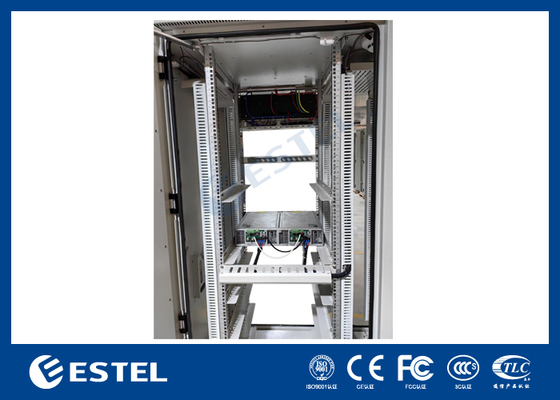

Espacio interno | Rack de 19 pulgadas 4*42 U | 1 | uds | |
|
|
Refrigeración | Aire acondicionado de CC de 1500W | 2 | uds | Uno se instala en la puerta delantera y el otro en la puerta trasera |
|
|
Ventilador de emergencia | -48VCC, 4 ventiladores 12038, protección IP55, con termostato | 1 | uds | |
|
|
Cerradura | Cerradura de enlace antirrobo de tres puntos (A7121-A112) | 4 | uds | |
|
|
Carpeta de documentos | Para colocar carpetas A4 | 2 | uds | |
|
|
Barra de bus de cobre de puesta a tierra | Área de sección transversal 60 mm², equipado con 6 tornillos M6 + 3 tornillos M8 | 1 | uds | |
|
|
Luces LED | -48VCC, luz LED + interruptor | 4 | uds | |
|
|
Fuente de alimentación | Fotovoltaico 60kW + Rectificador 24KW | 1 | uds | |
|
|
Batería | LFELI-48200, -48V 200Ah | 12 | uds | |
|
|
Inversor | 4KW, 1U | 1 | uds | |
|
|
FSU | PM5000, incluyendo sensores de puerta, sensores de humo, sensores de agua, sensores de temperatura y humedad | 1 | juego | |
|
|
Entrada de cable | Utilizado para la entrada y salida de cables | 16 | uds | Ubicado en la parte inferior del armario |
|
|
Placa de sellado de la base | Placa de sellado de la base y tornillos de montaje | 1 | juego | Accesorios de embalaje |
|
|
Cemento de sellado | Utilizado para sellar las entradas y salidas de cables | 1 | uds | Accesorios de embalaje |
|
|
Tornillos de expansión | M12*120 SUS304 | 8 | uds | Accesorios de embalaje |
|
|
-40℃~+70℃ | -5 a 55°C | |||
|
|
0~3000m (Cuando la altitud está entre 3000m y 4000m, la temperatura máxima de funcionamiento disminuye en 1°C con cada aumento de 200m de altitud) | ||||
|
|
Altitud | Altitud de arena/arenisca máxima 3000m |
1 armario de batería lista de configuración
| Nº de serie | Nombre de la pieza | Especificación | cantidad | unidad | Observación |
|
|
base | 1600*1600*150mm | 1 | uds | |
|
|
Puerta del armario | Puertas delantera y trasera | 4 | uds | |
|
|
Espacio interno | Rack de 19 pulgadas 4*42 U | 1 | uds | |
|
|
Refrigeración | Aire acondicionado de CC de 1500W | 2 | uds | Uno se instala en la puerta delantera y el otro en la puerta trasera |
|
|
Ventilador de emergencia | -48VCC, 4 ventiladores 12038, protección IP55, con termostato | 1 | uds | |
|
|
Cerradura | Cerradura de enlace antirrobo de tres puntos (A7121-A112 | 4 | uds | |
|
|
Carpeta de documentos | Para colocar carpetas A4 | 2 | uds | |
|
|
Barra de bus de cobre de puesta a tierra | Área de sección transversal 60 mm², equipado con 6 tornillos M6 + 3 tornillos M8 | 1 | uds | |
|
|
Luces LED | -48VCC, luz LED + interruptor | 4 | uds | |
|
|
Batería | LFELI-48200, -48V 200Ah | veinticuatro | uds | |
|
|
Entrada de cable | Prensaestopas certificados IEC 60529 para la entrada y salida del armario | 16 | uds | Ubicado en la parte inferior del armario |
|
|
Placa de sellado de la base | Placa de sellado de la base y tornillos de montaje | 1 | juego | Accesorios de embalaje |
|
|
Cemento de sellado | Utilizado para sellar las entradas y salidas de cables | 1 | uds | Accesorios de embalaje |
|
|
Tornillos de expansión | M12*120 SUS304 | 8 | uds | Accesorios de embalaje |
|
|
-40℃~+70℃ | -5 a 55°C | |||
|
|
0~3000m (Cuando la altitud está entre 3000m y 4000m, la temperatura máxima de funcionamiento disminuye en 1°C con cada aumento de 200m de altitud) | ||||
|
|
Altitud de arena/arenisca máxima 3000m |
| Modelo del producto ET481000-M7E6X | Fotovoltaico 60 kW + Rectificador 24KW | |
| Sistema | tamaño | / |
| peso | / | |
| Subrack del inversor | Aire acondicionado de CC | |
| Instalación | Montaje en rack de 19 pulgadas | |
| Método de enrutamiento | Entrada inferior y salida superior | |
| Método de mantenimiento | Mantenimiento frontal, soporte de intercambio en caliente | |
| Nivel de protección | IP20 | |
| Distribución de energía de CA | Entrada | Trifásica 380Vac, compatible con monofásica 220Vac |
| Disyuntor de entrada | 1×63A/3P | |
| Frecuencia | 45~65Hz, valor nominal: 50Hz/60Hz | |
| SPD de CA | 20kA/40kA, 8/20μs | |
| Batería | Tipo y especificaciones de la batería | Batería de litio, 48V/200Ah |
| Paquete de baterías | 36 piezas, 6× (6× 48V/200Ah ) | |
| Vida útil nominal de la batería | 55,3h@carga de 5KW@profundidad de descarga del 80% | |
| Vida útil máxima de la batería | 69,1h@carga de 5KW@profundidad de descarga del 100% | |
| Distribución de energía de CC | Salida | -43~-58VCC, salida nominal: -53,5VCC |
| Tensión de salida nominal | Fotovoltaico 60kW (3kW*20) + Rectificador 24kW (4kW*6) (la capacidad final está diseñada para 1000A) | |
| Fusible de batería | 6×250A | |
| Monitorización de energía | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (inversor) | ||
| SPD de CC | 10kA/20KA, 8/20μs | |
| Módulo rectificador | Eficiencia | 85VAC～300VAC, valor nominal: 220VAC |
| Potencia de salida nominal | ≥96,6% | |
| Corriente de salida | 4000W (176ac～300Vac) | |
| -40℃~+70℃ | Humedad de funcionamiento | |
| Capacidad máxima | 106,5 mm (ancho)×286 mm (profundidad)×41,5 mm (1U/alto) | |
| Método de refrigeración | ≤2,1 kg | |
| Subrack del inversor | y distribución de energía de salida | |
| Factor de potencia | ≥0,99 @220Vac 20-100% de carga | |
| Distribución de energía de entrada fotovoltaica | Entrada | 120Vcc ~ 420Vcc, valor nominal: 340Vcc |
| Disyuntor de entrada | 20 × 25A/2P | |
| SPD de entrada de CC | 20 × (20kA/40kA, 8/20μs) | |
| Paneles solaresPotencia por placa | 580W | Cantidad total |
| 108 piezas @ 18 × (6 × 580W, 6 cadenas) | Módulos fotovoltaicos | |
| Tensión de entrada120Vcc ~ 425Vcc, valor nominal: 340Vcc | Eficiencia | 96% |
| Potencia de salida nominal | 3000W | |
| Corriente de salida | -40℃~+75℃ (menos de 50℃ a plena carga) | |
| -40℃~+70℃ | 106,4 mm (ancho)×285 mm (profundidad)×41,5 mm (1U/alto) | |
| Capacidad máxima | ≤2 kg | |
| Método de refrigeración | Refrigeración por aire forzado | |
| Subrack del inversor | y distribución de energía de salida | |
| Módulo inversor | Tensión de entrada | |
| 42Vcc ~ 58Vcc, valor nominal: 53,5Vcc | Eficiencia | ≥9 3%@53,5V Entrada |
| Potencia de salida nominal | 2000VA /2000W @salida 220Vac | |
| Corriente de salida | Nominal 9,09A (RMS) / Máxima 15A (RMS) | |
| Método de refrigeración | Refrigeración por aire forzado | |
| Subrack del inversor | y distribución de energía de salida | |
| Tamaño 482,6 (ancho)*350,6 (profundidad)*1U (alto) | Capacidad máxima | 6KW (3* 2KW ) |
| Tensión de salida nominal | Nominal 220Vac | |
| Disyuntor de carga | 1*32A/2P | |
| Monitorización de energía | (MC2900) | |
|
Entrada de señal 3 vías AI (2 sensores de temperatura de la batería, 1 sensor de temperatura ambiente), 8 vías DI |
Salida de alarma | Salida de contacto seco de 8 vías |
| Puerto de comunicación | USB, RS485, SNMP | |
| Modo de visualización | LCD | |
| Entorno | Temperatura de funcionamiento | |
| -40℃~+75℃(menos de 50℃ a plena carga)Temperatura de almacenamiento | -40℃~+70℃ | Humedad de funcionamiento |
| 5%~95% | Altitud | |
| 0~3000m (Cuando la altitud está entre 3000m y 4000m, la temperatura máxima de funcionamiento disminuye en 1°C con cada aumento de 200m de altitud) | ||
