Fuente de alimentación por inversor DC48 2KVA 120V 60HZ para sistemas de energía y comunicaciones
Propiedades básicas
Lugar de origen:
Shenzhen, China (Mainland)
Nombre de la marca:
ESTEL
Certificación:
ISO9001, CE, 3C, FCC, TLC
Número de modelo:
EU-RLIS120K-2000VAN
Propiedades comerciales
Cantidad mínima de pedido:
1
Precio:
358-2143 usd
Condiciones de pago:
L/C, D/A, D/P, T/T, Western Union
Capacidad de suministro:
20,000 sets per month
Resumen del producto
Fuente de alimentación del inversor 1.Especificaciones de potencia del inversor Se aplicará el método de evaluación de la calidad. Entrada de corriente continua Válvula de entrada nominal (Vdc) -48 años Corriente de entrada nominal (A) 38 Rango permitido de voltaje de entrada en CC Válvula de ...
Detalles del producto
Resaltar:
Fuente de alimentación del inversor de corriente continua de 48 V
,Sistema de energía de telecomunicaciones de 2 KVA
,Inversor de comunicación de 120 V a 60 Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
Descripción del producto
Fuente de alimentación del inversor
1.Especificaciones de potencia del inversor
| Se aplicará el método de evaluación de la calidad. | ||
| Entrada de corriente continua | Válvula de entrada nominal (Vdc) | -48 años |
| Corriente de entrada nominal (A) | 38 | |
| Rango permitido de voltaje de entrada en CC |
Válvula de trabajo -40v ~ -58.8v Voltado de arranque -42v ~ -57v |
|
| Entrada de derivación de CA | Válvulas de desvío de corriente | 120 ± 20% |
| Corriente de entrada nominal (A) | 13.3 | |
| Tiempo de conversión del bypass (ms) | ≤ 10 ms | |
| Salida de CA | Capacidad nominal (VA) | 2000 |
| Potencia de salida nominal (W) | 1600 | |
| Tensión y frecuencia de salida nominal | 120Vac, 60Hz | |
| Corriente de salida nominal (A) | 13.3 | |
| Precisión del voltaje de salida (A) | 120 ± 3% | |
| Precisión de la frecuencia de salida (Hz) | 60 ± 0,1% | |
| Tasa de distorsión de la forma de onda (THD) | ≤ 3% (carga lineal) | |
| Respuesta dinámica | 10% (carga del 25% ←→100%) | |
| Factor de potencia (PF) | 0.8 | |
| Capacidad de sobrecarga | ≥ 100% ~ 125%, 10 minutos; 125% ~ 150%, 15 segundos; 150%, apagar inmediatamente | |
| Eficiencia del inversor | ≥ 85% (80% de carga resistiva) | |
|
Las demás máquinas tiempo de conversión (ms) |
≤ 4 ms | |
| Entorno de trabajo | Resistencia al aislamiento (entrada y salida) | 1500Vac, 1 minuto |
| Ruido (1 metro) | ≤ 65 dB | |
| Temperatura ambiente | -5°C~+40°C | |
| humedad | 0~90%, sin condensación | |
| Altitud de uso (m) | ≤ 1000 | |
| Las dimensiones mecánicas | Estante estándar | 19 pulgadas 2U montaje de bastidor |
| Peso (kg) | 8 | |
| Función de protección | Protección contra la subtensión de entrada, protección contra la sobretensión de entrada; protección contra la sobrecarga de salida, protección contra el cortocircuito de salida | |
2Diagrama del principio de funcionamiento de la fuente de alimentación del inversor
3.Dimensiones de apariencia

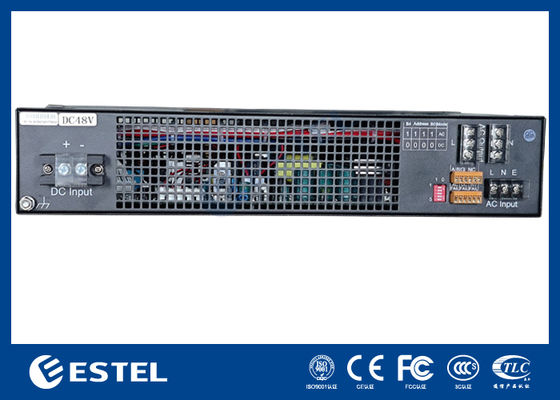

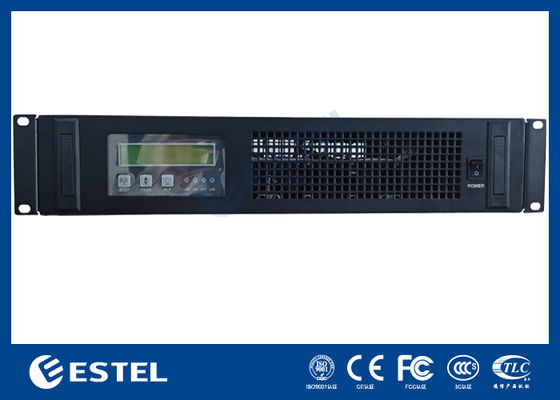

19 pulgadas 2U montaje delantero y trasero vista
| Nombre del puerto | Descripción de la función | Las observaciones | |
| Entrada de CC + | Entrada de la batería + | La entrada del módulo de CC es positiva | |
| Entrada de corriente continua | Entrada de la batería | Entrada negativa del módulo de CC | |
| Producción de CA | Producción de CA | Línea de salida | |
| Salida CA n | Salida CA n | Línea cero de salida | |
|
Entrada de CA
|
- ¿ Qué? | Entrada de CA | Firewire de entrada |
| No | Entrada de CA n | Línea cero de entrada | |
| - ¿ Por qué? | En el suelo | Cables de tierra | |
|
Contacto en seco |
Fallo de las líneas principales | Dos puntos están conectados cuando se produce la falla | |
| Falta de corriente continua | Dos puntos están conectados cuando se produce la falla | ||
| Fallo del inversor | Dos puntos están conectados cuando se produce la falla | ||
|
Interfaz de comunicación |
A. No | Se trata de un sistema de seguridad. | |
| B. El trabajo | Se trata de un sistema de seguridad. | ||
| G. | El GND | ||
| Interruptor DIP |
Selección del modo: número 1, "1" unidad principal de CA; "0" es el suministro de CC. La dirección bo-b3(2-5) oscila entre 00 y 15, la más baja es 0 y la más alta es 15. Puedes establecer 15 direcciones. |
Después de operar el interruptor de marcado Para reiniciar el suministro de energía para que surta efecto El interruptor DIP para el lado numérico es 1, para ningún lado es 0 (0000-1111) |
|
