Datos del producto:
Pago y Envío Términos:
|
| Housing: | Metal (AL5052, SPCC) | Efficiency: | 90% |
|---|---|---|---|
| Output Rated Current: | 20A | Usage: | Automobile |
| Operating Temperature: | -10°C To 60°C | Install: | Pad Mount |
| Battery Input: | 100A*2 | Warranty: | 1 Years |
| Integrated Accessories: | PDU, EMS,sensors for optional | Material: | High quality galvanized steel plate |
| Grounding Protection: | copper bar | Input Capacity: | 1×63A/2P |
| Full Capacity: | 23.2KW | Ip Level: | IP21 |
| Certificates: | CE | Storage Temperature: | -40°C to +85°C |
| Resaltar: | Sistema de alimentación de CC en subrack 5U,Fuente de alimentación industrial de 4-12kW,Sistema de alimentación de CC ET48200-003 |
||
Sistema de alimentación de CC empotrado en subrack de 4-12kW 5U en blanco o negro para eficiencia industrial ET48200-003
Introducción

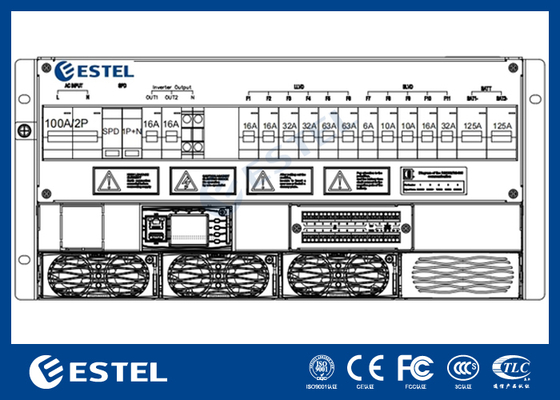

Fuente de alimentación de subrack 5U, diseño compacto de 5U de altura para satisfacer las necesidades de aplicaciones críticas de transmisión por fibra y microondas, dispositivos de acceso, conmutadores. La corriente máxima del sistema es de 200 A, con MCB de CA/batería/carga. Los cables acceden por la parte frontal con MCB y barra colectora.
Características principales
Escenarios de aplicación
Especificaciones ET48200-003
| Tipo | Subrack 5U de 4~12kW | |
| Sistema | Dimensión | 482,0(An)*350,6(Pr)*5U(Al) |
| Peso | ≤20 kg (sin rectificadores) | |
| Modo de refrigeración | Refrigeración natural | |
| Modo de instalación | Instalado en un rack de 19 pulgadas o dentro del armario | |
| Modo de cableado | Entrada superior y salida superior | |
| Modo de mantenimiento | Mantenimiento frontal, soporte de cambio de grado de módulo | |
| Nivel de protección | IP20 | |
|
CA Distribución |
Modo de entrada | 220VAC monofásico |
| Capacidad de entrada | 1×100A/2P | |
| Frecuencia de entrada | 45~65Hz, valor nominal: 50Hz/60Hz | |
| SPD de CA | 20kA/40kA, 8/20μs | |
| Capacidad de salida | 1×16A/1P, 1×10A/1P | |
|
CC Distribución |
Tensión de salida | -43~-58VDC, valor nominal: -53,5VDC |
| Capacidad máxima | 12kW(4KW*3) | |
| Interruptores automáticos de batería | 2×125A/1P | |
| Interruptores automáticos de carga |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| SPD de CC | 10kA/, 8/20μs | |

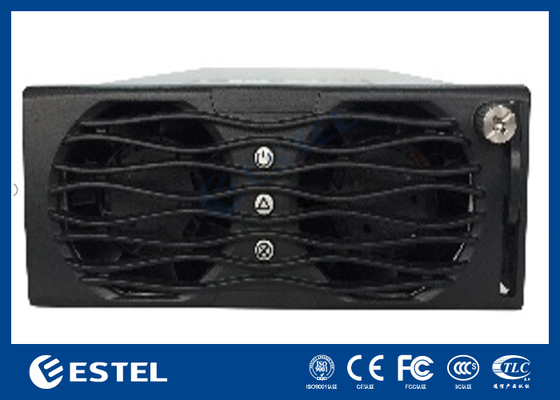

| Rectificador | Tensión de entrada | 85VAC～300VAC, nominal 220VAC |
| Eficiencia | ＞96,6% | |
| Potencia nominal | 4000W(176~300VAC) | |
| Temperatura de funcionamiento | -40℃~+75℃(salida completa por debajo de 50℃) | |
| Dimensión | 106,5 mm (An)×286 mm (Pr)×41,5 mm (1U/Al) | |
| Peso | ≤2,1 kg | |
| Modo de refrigeración | Refrigeración forzada | |
| Factor de potencia | ≥0,99 @220Vac 20-100% de carga | |
|

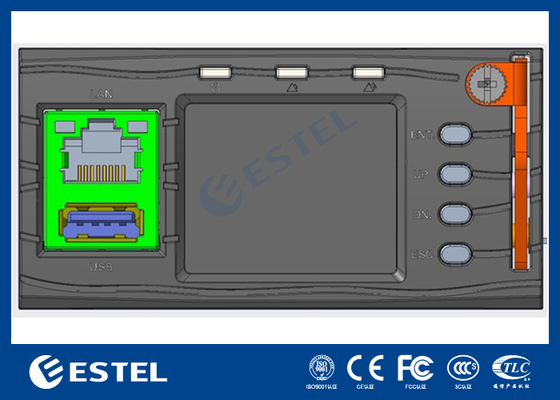

Controlador
|
Entrada de señal | 3 AI (2 temperatura de la batería, 1 temperatura ambiente), 8 DI, 2 RS485. |
| Salida de alarma | 8 contactos secos | |
| Puerto de comunicación | LAN, USB, RS485, SNMP | |
| Modo de visualización | LCD | |
| Entorno | Temperatura de funcionamiento | -40℃~+70℃ |
| Temperatura de almacenamiento | -40℃~+70℃ | |
| Humedad de funcionamiento | 5%~95% (sin condensación) | |
| Altitud | 0~3000 m (Si la altitud está en el rango de 2000 m a 3000 m, la temperatura máxima de funcionamiento disminuye en 1℃ a medida que la altitud aumenta en 200 m.) | |
