Datos del producto:
Pago y Envío Términos:
|
| Módulo del rectificador de potencia de salida: | 3000W | Solicitud: | Equipo industrial |
|---|---|---|---|
| Factor de potencia: | ≥ 099 | Frecuencia de entrada: | 47 Hz ∼ 63 Hz |
| Corriente de salida de Max. Rectifier Module: | 30A | Detalles del envase:: | Caja de cartón/madera |
| Voltaje de salida: | AC220V o DC48V | Standard: | GB 4943 |
| Resaltar: | Fuente de alimentación para telecomunicaciones 15U 3000W,Sistema de alimentación para telecomunicaciones 48V 650A,Alimentación de rack para telecomunicaciones con entrada de CA |
||

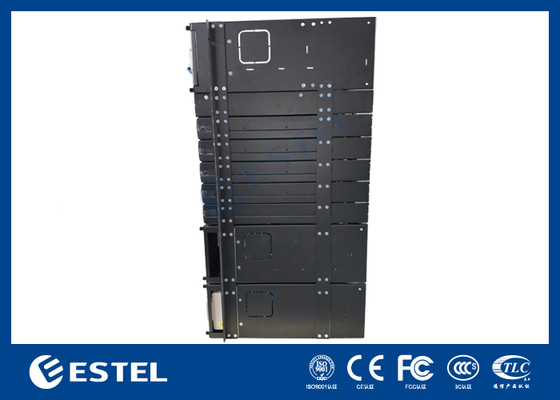

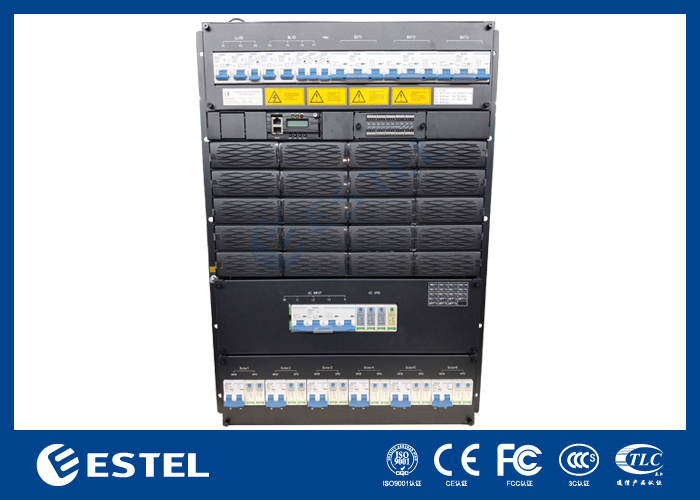

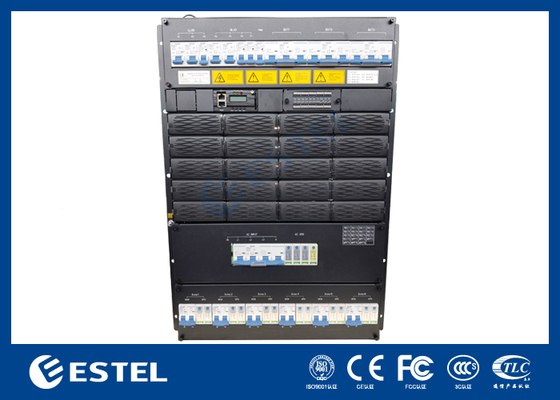

Sistema de Suministro de Energía Industrial Multipropósito
IPUM39K-B5D1315fuente de alimentación de sub-rack, diseño compacto de 15U de altura para satisfacer
las necesidades de aplicaciones críticas de transmisión de fibra y microondas, acceso
dispositivos, interruptores. La potencia máxima del sistema es de 3000KW, con AC/batería/carga
MCBs. Los cables acceden por la parte frontal con MCB y barra colectora.
IPUM39K-B5D1315 consta de unidad de distribución, módulo rectificador, módulo de conversión, módulo de monitoreo. La configuración es opcional, como se muestra en la tabla a continuación:
| Configuración | Módulo rectificador | Observación |
| Estándar | GB 4943 | Para más detalles, consulte las especificaciones de los módulos |
| Estándar | IEC/EN 62368-1 | |
| Estándar | EN 55032 Clase A, GR1089 Edición 4, R3-10, R3-11, R3-12 Clase B certificado por Norteamérica | |
| Estándar | EN300386, CLASSA |

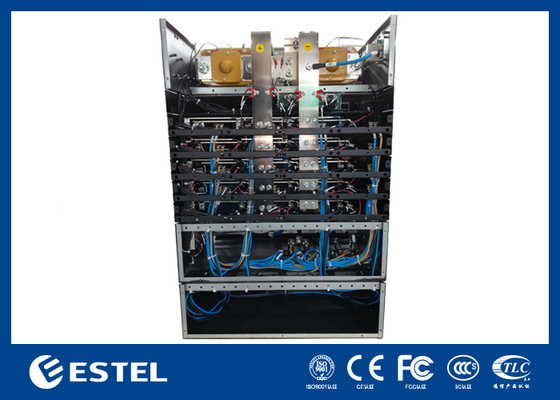

Construcción IPUM39K-B5D1315
IPUM39K-B5D1315 consta de dos módulos:
Módulo rectificador (MR483000HG2B)
Módulo fotovoltaico
Interruptores de batería: 3*125A/3P+4*Tornillo M8 (BAT-),
Interruptores de carga
Detalles rápidos:
| Lugar de origen: Shenzhen, China (continental) | Voltaje de entrada: AC220V o DC48V |
| Nombre de la marca: ESTEL | Voltaje de salida: AC220V o DC48V |
| Número de modelo:IPUM39K-B5D1315 | Potencia de salida del módulo rectificador: 3000KW |
| Nombre del producto: Fuentes de alimentación industrial | Frecuencia de entrada 47Hz～63Hz |
| Certificación: ISO9001, CE, 3C, FCC, TLC | Corriente máxima de salida del módulo rectificador: 50A |
| Aplicación: Equipos industriales | Factor de potencia: ≥0.99 |
Condiciones de pago y envío:
| Cantidad mínima de pedido: | 1 juego |
| Precio: | negociación |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union |
| Capacidad de suministro: | 20.000 juegos por mes |
| Tiempo de entrega: | 7-10 días hábiles |
| Detalles del embalaje: | cartón/caja de madera |
Dos métodos de funcionamiento:
(1) Entrada de CA: Inicie el módulo rectificador después de encender la CA, emite -48Vdc, al mismo tiempo carga la batería y alimenta el módulo de conversión, el módulo de conversión emite 220Vac.
En condiciones normales, los parámetros del módulo rectificador y la unidad de distribución están bajo el control del módulo de monitoreo, operando de acuerdo con los parámetros preestablecidos o los comandos del usuario. Si falla la red de CA, la batería alimentará el sistema y continuará emitiendo - 48 VCC y 220 VCA, con la descarga de la batería, el voltaje de la batería comienza a descender, cuando el voltaje está por debajo de 43,2 V + / - 0,5 V, el módulo de monitoreo envía una señal de bajo voltaje de la batería y cierra la salida de carga directamente, entonces el sistema de energía dejará de funcionar. Cuando la red de CA externa se recupera, el sistema funcionará normalmente de nuevo. (Todos los datos de monitoreo anteriores son valores predeterminados del sistema y pueden ser restablecidos por el usuario)
(2) Entrada de -48V: Sin corriente alterna o sin CA conectada, acceda a la alimentación externa -48V al puerto de carga de -48V, inicie el módulo de monitoreo y conversión, salida de 220Vac.
La función de compensación de temperatura está activada de forma predeterminada, que puede ser activada o prohibida por el comando del usuario si es necesario. Temperatura de funcionamiento ≥55℃, la potencia de salida de la fuente de alimentación se reducirá linealmente (@65℃, la potencia de salida será de 1300W).
Especificaciones
Dimensión del módulo rectificador como se muestra a continuación:
| Clasificación de aislamiento | ||
| parámetro | Estándar | Observación |
| Resistencia de aislamiento (entrada de CA) | Entrada-Salida: 3500Vdc/10mA//1min |
Sin descarga disruptiva ni avería. Retire el tubo de descarga/dispositivo de protección contra sobretensiones antes de la prueba, sin módulo rectificador ni módulo de monitoreo. Salida con 2 rutas de terminal de bajo voltaje, alto voltaje con función de derivación de CA, no se debe probar. |
| Entrada-carcasa: 3500Vdc/10mA//1min | ||
| Salida-carcasa: 750Vdc/10mA//1min | ||
| Resistencia de aislamiento (entrada de CC) | Entrada-Salida: 750Vdc/10mA//1min | |
| Entrada-carcasa: 750Vdc/10mA//1min | ||
| Salida-carcasa: 750Vdc/10mA//1min | ||
| Corriente de fuga | ≤3.5mA | Entrada de 280Vac, salida a plena carga |
| Resistencia de aislamiento | @ Atmósfera normal, humedad relativa del 90%, voltaje de prueba de CC 500V, la resistencia de aislamiento de entrada-salida, entrada-tierra, salida-tierra no será inferior a 10MΩ. Salida con 2 rutas de terminal de bajo voltaje, alto voltaje con función de derivación de CA, no se debe probar. | |
| Entorno | |||||
| Parámetro | Mín. | Típ. | Máx. | Unidad | Observación |
| Rango de temperatura de funcionamiento | -5 | 25 | +55 | °C | |
| Temperatura de almacenamiento | -40 | +70 | °C | ||
| Humedad relativa | 5 | 95 | % | Funcionamiento a largo plazo, sin condensación | |
| Presión atmosférica | 70 | 106 | KPa | ||
| Altitud | 0 | 3000 | m | ||
| Enfriamiento | Enfriamiento forzado, entrada frontal y salida trasera; el ventilador se encuentra en el panel frontal, con velocidad controlada por temperatura. | ||||
| Nivel de impermeabilidad y a prueba de polvo |
La fuente de alimentación debe funcionar correctamente en las siguientes condiciones: Densidad de polvo con un diámetro superior a 55µm≤3*104 gránulos/m3. El gránulo de polvo no es conductor, no es electromagnético, no es corrosivo, sin función de impermeabilidad. |
||||
Aplicación
(1) Acceso de integración
(2) Sistema de distribución y extensión en interiores
(3) Estación móvil y sistema de cobertura de extensión
(4) WLAN
(5) Estación terrestre de comunicación por satélite y estación de comunicación por microondas
(6) Sala de distribución de corriente débil
(7) Otro sistema de alimentación ininterrumpida AC/DC
(1) Dos salidas: -48Vdc, 220Vac
(2) Dos entradas: -48Vdc, 220Vac
(3) Adopción de tecnología de compensación activa del factor de potencia, factor de potencia >0.99
(4) Amplio rango de funcionamiento del voltaje de entrada de CA: 90~280Vac
(5) Amplio rango de temperatura de funcionamiento: -5℃~+55℃
(6) Tecnología de conmutación conducida,
(7) La gestión perfecta de la batería prolonga la vida útil de la batería: gestión de carga/descarga, compensación de temperatura de la batería, protección de bajo voltaje.
(8) Intercambiable en caliente
(9) Protección contra sobretensión/subtensión de entrada
(10) Protección contra sobretensión de salida, protección contra sobrecorriente de salida, protección contra cortocircuitos de salida
(11) Empotrado / montado en la pared
(12) Interfaz de comunicación RS485, RS232
