Gabinete de energía de telecomunicaciones al aire libre con rectificadores y MPPT para planta de carbón y patio de minas 9kW a 18kW escalable
Detalles del producto
Cabina de energía para telecomunicaciones al aire libre con rectificadores
,Sistema de energía de telecomunicaciones escalable para centrales de carbón
,Cabinet de energía de telecomunicaciones MPPT para el patio de la mina
Cabinet de energía de telecomunicaciones al aire libre con rectificadores y MPPT para planta de carbón y patio de la mina 9kW a 18kW escalable
1. Introducción

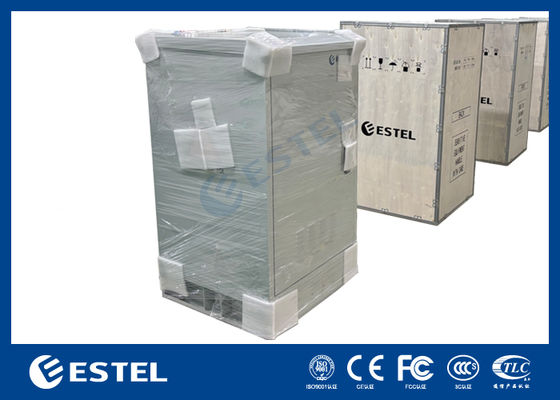

ET808014A-15U-9kW es un gabinete al aire libre de 15U diseñado para lugares industriales como patios de minas, plantas de carbón, etc., puede proteger el equipo del cliente de daños y condiciones climáticas extremas,Proporciona un suministro de energía continua estable y de alta calidad para equipos de telecomunicaciones y TI.El gabinete es una solución ideal para las conexiones físicas de equipos de telecomunicaciones exteriores que necesitan una fuente de alimentación en CC. Está equipado con una unidad de monitorización del medio ambiente,que proporciona un seguimiento en tiempo real de los parámetros de potencia y de los parámetros ambientales, y proporcionar a los usuarios alarmas y notificaciones remotas.
2Aplicaciones
Este gabinete de telecomunicaciones al aire libre es ampliamente utilizado en varios lugares industriales, tales como patios de minas, plantas de carbón, operadores de telecomunicaciones ̇ sitios de telecomunicaciones móviles, pequeños refugios al aire libre,los gabinetes de control eléctrico ferroviario, estaciones base de comunicación, estaciones de detección de aire al aire libre, gabinetes de control solar, etc.
3Características del gabinete
- Grado de protección elevado: IP55

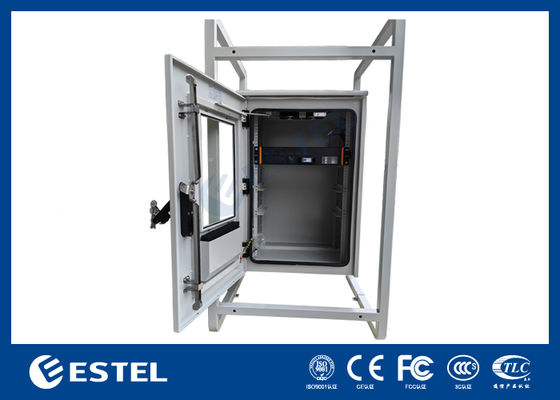

- Fuerte capacidad antirrobo, puerta incrustada, bisagras internas, cerradura de tres puntos, soporte de candado adicional

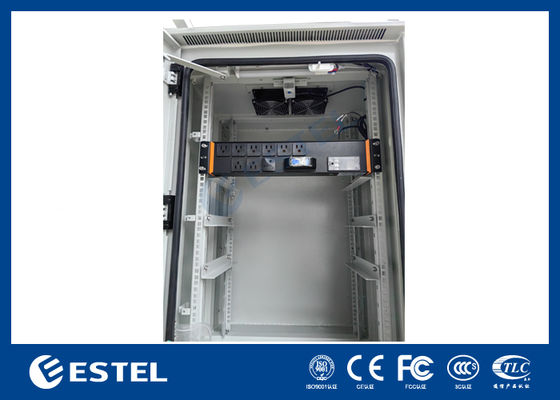

- Sistema de enfriamiento está instalado en la puerta del gabinete, conveniente para el mantenimiento, limpieza y reemplazo
- Apoyar la gestión remota, mejorar la seguridad y minimizar los costes operativos del cliente
4Características del sistema de alimentación del rectificador

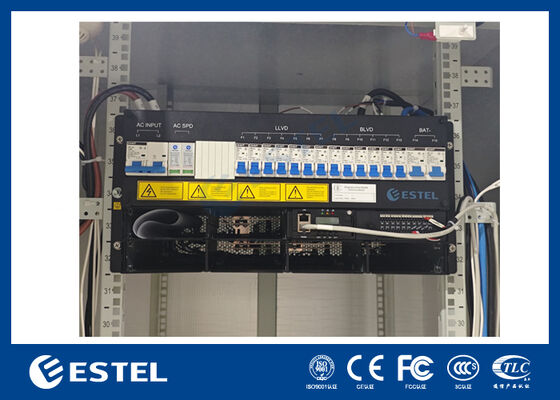

- Capacidad del sistema eléctrico: de 9 a 18 kW, de 3 a 6 módulos rectificadores + 1 módulo de monitorización (escalable, capacidad máxima de 18 kW);
- altura del sistema de alimentación: 5 unidades de bastidor;
- Especificación del módulo rectificador: 3 kW.
- Modulo de seguimiento: soporte SNMP;

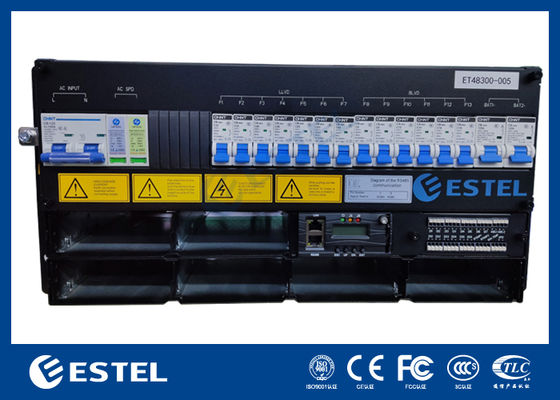

- Distribución de energía:
- LVD1: 2x80A, 2x63A;
- LVD2: 1x63A, 4x32A, 2x16A;
5Características del sistema de refrigeración
Aire acondicionado o ventiladores montados en la puerta, según la potencia y el presupuesto de disipación de calor del equipo del cliente.
6. Parámetros técnicos
| Configuración | Punto de trabajo | Parámetro técnico |
| El gabinete | Modelo |
Se aplican las siguientes condiciones: |
| Nivel de protección | Protección IP55 | |
| Dimensión externa | HxWxD = 800x800×1400mm (puede ser personalizado) | |

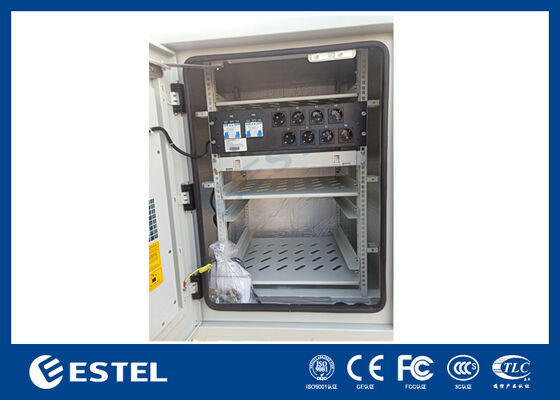

| Dimensión interna | 19 pulgadas | |
| El material | Acero galvanizado, de 1,2 mm de espesor, con una sola pared. | |
| espesor de las piezas de rodamiento: 2,0 mm | ||
| El aislamiento | PEF de 20 mm | |
| Revestimiento | Revestimiento en polvo de poliéster | |
| El color | Se aplicará el procedimiento siguiente: | |
| Encierra | Sistema de bloqueo de tres puntos antirrobo | |
| Las bisagras | Las bisagras interiores | |
| Opciones de instalación | Montado en el suelo | |
| Enrutamiento por cable | Cable dentro y fuera de la parte inferior del gabinete | |
| Mantenimiento | Una puerta delantera y una puerta trasera. | |
| Sistema de refrigeración | Aire acondicionado | No se puede optar |
| El ventilador | 2 ventiladores con un controlador de ventilador | |
| Válvula de entrada | Ac 220V 60 Hz | |
| Sensor de puertas | Sensor de puertas | - ¿ Qué? |
| Sensor de temperatura | Sensor de temperatura | - ¿ Qué? |
| Sistema de rectificador | Sistema de rectificador |
9kW 19" montaje de bastidor, sistema rectificador 5U (Escalable, capacidad máxima 18 kW) |
|

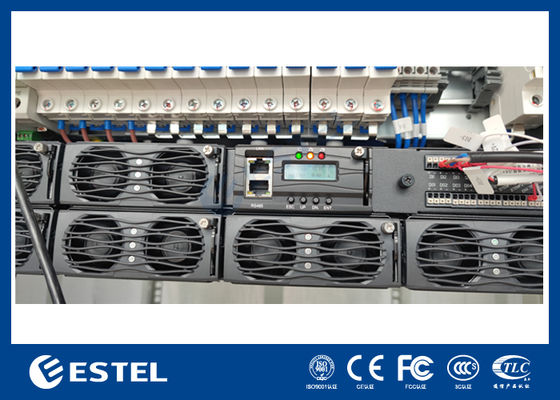

3 unidades de módulos rectificadores de 3 kW (máximo 6 módulos rectificadores de 3 kW) |
||
| Módulo de control de vigilancia, puerto de comunicación SNMP | ||
| Distribución de energía: | ||
| El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | ||
| El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | ||
| Lámpara de LED | Lámpara LED para iluminación con interruptor, Voltado: AC220V, 60 Hz. | |
| Medio ambiente | Temperatura de trabajo | -40 °C ~ +55 °C (+ Radiación solar) |
| Temperatura de almacenamiento | -40°C~+70°C | |
| Humedad de trabajo | 5% ~ 95% ((sin condensación) | |
| Altitud de trabajo | 0 ~ 4000 metros | |
-
