Sistema de alimentación de corriente continua de 312 kW 5U Subrack, entrada 220VAC, salida 4358VDC, eficiencia > 96%, módulos rectificadores ≤ 2 kg, montaje en bastidor de 19 pulgadas

Resumen del producto

El Subrack 5U del sistema de alimentación de CC de 312kW es una solución de energía compacta y de alta eficiencia diseñada para aplicaciones de telecomunicaciones, centros de datos e industriales.soporta una entrada monofásica de 220 VAC y proporciona una salida estable de 43 a 58 VDC con un valor nominal de 53.5VDC. El sistema alcanza una eficiencia superior al 96%, garantizando un rendimiento fiable y una baja pérdida de energía.

El diseño modular tiene capacidad para hasta cuatro módulos rectificadores, cada uno con una potencia nominal de 3000 W y un peso ≤ 2 kg. El enfriamiento forzado garantiza un funcionamiento estable bajo cargas pesadas,mientras que el sistema mantiene una excelente calidad de potencia con un factor de potencia ≥0.99 y THD ≤ 5%. La capacidad total alcanza los 12 kW, adecuados para escenarios de respaldo y distribución exigentes.

Para el control y monitoreo, el sistema integra 4 entradas analógicas (batería y temperatura ambiente), 7 entradas digitales y 6 salidas de alarma de contacto seco.,con una pantalla LCD intuitiva para la gestión local.

Diseñada para ambientes hostiles, la unidad opera entre 40 ° C y + 65 ° C (carga completa por debajo de 50 ° C), tolera la humedad del 5% al 95% sin condensación y soporta altitudes de hasta 3000 m.Su diseño robusto garantiza su fiabilidad a largo plazo incluso en condiciones difíciles.

Con sus módulos rectificadores ligeros, soporte de mantenimiento frontal y protección IP20, este sistema de alimentación de CC ofrece una solución rentable y escalable para los operadores que requieren una alta disponibilidad,tamaño compacto, y fácil mantenimiento.

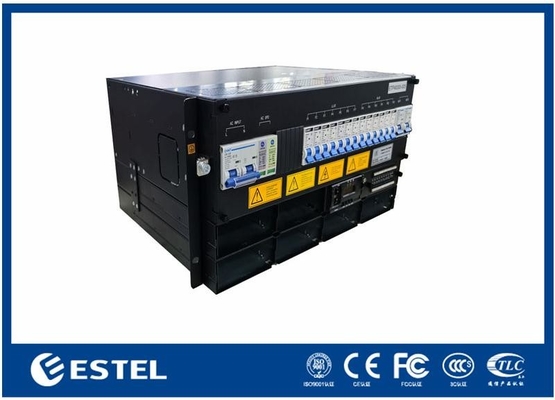

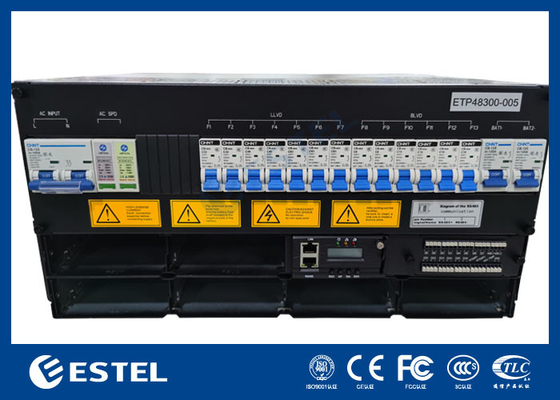

3-12kW 5U Subrack

El sistema

• Dimensión: 482,0 ((W) × 350,0 ((D) × 5U ((H)

• Peso: ≤ 20 kg (sin rectificadores)

• Modo de refrigeración: refrigeración natural

• Modo de instalación: Instalado en un bastidor de 19 pulgadas o dentro del armario

• Modo de cableado: entrada superior y salida superior

• Modo de mantenimiento: mantenimiento frontal, cambio de grado del módulo de apoyo

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada: 220 VAC de una sola fase

• Capacidad de entrada: 1×100A/2P

• La frecuencia de entrada es de 4566 Hz, el valor nominal es de 50Hz/60Hz.

• Las emisiones de gases de efecto invernadero de los motores de combustión renovable deberán ser iguales a las emisiones de gases de efecto invernadero de los motores de combustión renovable.

Distribución de CC

• La tensión de salida es de ¥43 ~ ¥58VDC, valor nominal: ¥53,5VDC.

• Capacidad máxima: 12 kW (3 kW × 4)

• Los interruptores de la batería: 2×63A/1P

• Los dispositivos de corte de carga: LLVD: Ninguno; BLVD: 2×63A/1P.

• DSP de corriente continua: 10kA, 8/20μs

Rectificador

• Válvula de entrada: 85VAC ~ 300VAC, con una potencia nominal de 220VAC

• Eficiencia: > 96%

• Potencia nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamiento: ∼40 °C ~ +75 °C (pleno de salida por debajo de 50 °C)

• Dimensión: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Peso: ≤ 2 kg

• Modo de enfriamiento: enfriamiento forzado

• Factor de potencia: ≥ 0.99

• THD: ≤ 5%

El controlador

• Entrada de la señal:4 AI (3 temperatura de la batería, 1 temperatura ambiente), 7 DI

• Producción de alarma:6 contacto en seco

• Puerto de comunicación:Se trata de un sistema de transmisión de datos.

• Modo de visualizaciónDisplay de pantalla

Medio ambiente

• Temperatura de funcionamiento:¥40°C ~ +65°C (pleno de salida por debajo de 50°C)

• Temperatura de almacenamiento:¥40°C ~ +70°C

• Humedad de funcionamiento:5% ~ 95% (no condensado)

• Alturas:0 ~ 3000 m (Si la altitud se encuentra entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m.)
