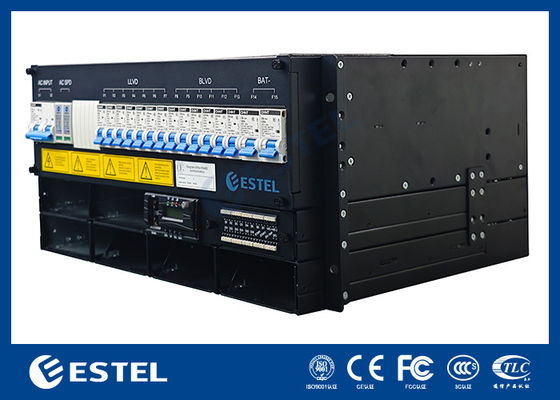

Solución de alimentación de CC compacta de 3 a 9 kW, montaje en rack de 6U, alta eficiencia >96%, rectificadores modulares de 3000 W, entrada de CA flexible

Descripción general del producto

La solución de alimentación de CC de 3 a 9 kW montada en rack de 6U está diseñada para ofrecer energía confiable y eficiente para telecomunicaciones, infraestructura de TI y sitios industriales. Compatible con entrada trifásica de 380 VCA y monofásica de 220 VCA, proporciona una salida regulada de –43 a –58 VCC con –53,5 VCC nominal, lo que la hace adecuada para un suministro de CC estable en redes críticas.

Este sistema alcanza una capacidad de salida máxima de 9 kW a través de tres módulos rectificadores intercambiables en caliente, cada uno con una potencia nominal de 3000 W y un peso inferior a 2 kg. Con refrigeración por aire forzado, factor de potencia alto ≥0,99 y distorsión armónica total ≤5%, los rectificadores garantizan un rendimiento estable y una conversión de energía de alta calidad incluso bajo cargas exigentes.

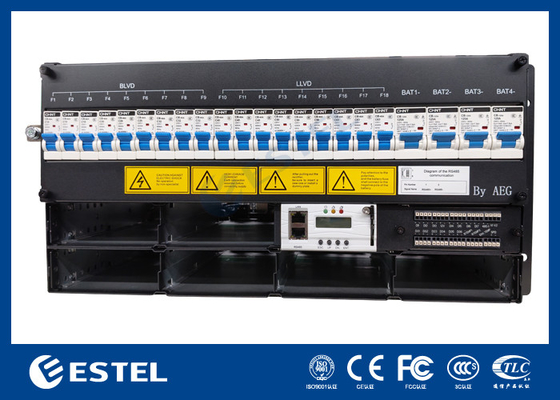

Equipado con disyuntores de batería duales de 125 A y múltiples disyuntores de carga BLVD, el sistema ofrece una distribución de CC flexible y mayor seguridad. Su controlador integra monitoreo de temperatura (batería y ambiente), entradas digitales y alarmas de contacto seco, mientras que los puertos de comunicación (RS232/485, SNMP) permiten la supervisión remota. Una pantalla LCD en el panel frontal proporciona una gestión local intuitiva.

Diseñado para la durabilidad, el bastidor secundario funciona de –40℃ a +65℃, tolera una humedad sin condensación del 5 al 95 % y mantiene un rendimiento fiable hasta una altitud de 3000 m. El factor de forma compacto de 6U, el mantenimiento de acceso frontal y la protección IP20 lo convierten en una opción práctica para los operadores que buscan eficiencia, escalabilidad y facilidad de implementación en aplicaciones de misión crítica.

Sistema

• Dimensión: 482,0 (An) × 350,0 (Pr) × 6U (Al)

• Peso: ≤25 kg (sin rectificadores)

• Modo de refrigeración: Refrigeración natural

• Modo de instalación: Instalado en un rack de 19 pulgadas o dentro del gabinete

• Modo de cableado: Entrada superior y salida superior

• Modo de mantenimiento: Mantenimiento frontal, cambio de grado del módulo de soporte

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada: Trifásico de 380 VCA o monofásico de 220 VCA

• Capacidad de entrada: 1×63A/3P

• Frecuencia de entrada: 45–66 Hz, valor nominal: 50 Hz/60 Hz

• SPD de CA: 20 kA/40 kA, 8/20μs

Distribución de CC

• Tensión de salida: –43 ~ –58 VCC, valor nominal: –53,5 VCC

• Capacidad máxima: 9 kW (3 kW × 3)

• Disyuntores de batería: 2×125A/1P

• Disyuntores de carga: LLVD: Ninguno; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• SPD de CC: 10 kA, 8/20μs

Rectificador

• Tensión de entrada: 85 VCA ~ 300 VCA, nominal 220 VCA

• Eficiencia: >96%

• Potencia nominal: 3000 W (176–300 VCA)

• Temperatura de funcionamiento: –40℃ ~ +75℃ (salida completa por debajo de 50℃)

• Dimensión: 106,5 mm (An) × 286 mm (Pr) × 41,5 mm (Al) (1U/Al)

• Peso: ≤2 kg

• Modo de refrigeración: Refrigeración forzada

• Factor de potencia: ≥0,99

• THD: ≤5%

• Salida de CC: –43 ~ –58 VCC, nominal –53,5 VCC, máximo 55 A

Controlador

• Entrada de señal: 4 AI (3 temperatura de la batería, 1 temperatura ambiente), 7 DI

• Salida de alarma: 6 contactos secos

• Puerto de comunicación: RS232/485, SNMP

• Modo de visualización: LCD

Entorno

• Temperatura de funcionamiento: –40℃ ~ +65℃ (salida completa por debajo de 50℃)

• Temperatura de almacenamiento: –40℃ ~ +70℃

• Humedad de funcionamiento: 5% ~ 95% (sin condensación)

• Altitud: 0 ~ 3000 m (Si la altitud está dentro del rango de 2000 m a 3000 m, la temperatura máxima de funcionamiento disminuye en 1℃ a medida que la altitud aumenta en 200 m.)
